一种带有刻度的倒引流装置的制作方法

本技术涉及医疗护理设备领域，具体为一种带有刻度的倒引流装置。

背景技术：

1、当人体内因为疾病造成出现大量积液时，往往需要通过引流将体内的积液排出，或因为特殊需要将膀胱内的尿液导出，在进行引流护理过程中，医护人员需要将患者的引流液进行度量体积并处理；

2、如公开号为cn215386263u公开的一种倒引流装置，包括收集袋，收集袋的顶部设置有测量瓶，测量瓶的顶部设置有可供引流管端部穿入的通孔；测量瓶底部设置有连接管，连接管的远端插入收集袋内腔中，连接管上设置有阀门一；测量瓶外壁在靠近顶部的位置设置有清洁管，清洁管的出口端出液方向沿测量瓶内壁切线方向设置；收集袋的底部设置有排液管，排液管上设置有阀门二。本实用新型通过可以实现对测量瓶内壁的无死角清洗，保证对测量瓶的清洗效果，操作便捷，且无需进行测量瓶的更换；清洗用水或消毒水再经连接管流入收集袋，晃动收集袋即可对收集袋进行清洗，最后由排液管将清洗液排出，便于测量瓶和收集袋的重复使用。

3、上述该倒引流装置在使用时，在测量时无法保证测量瓶水平放置，从而导致测量数据不准确，因此亟需设计一种带有刻度的倒引流装置来解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种带有刻度的倒引流装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种带有刻度的倒引流装置，包括测量杯，所述测量杯的下端固定连接有排液管，所述排液管的中部固定安装有阀门，所述排液管的下端套设有软管，所述软管的下端套设有收集袋，所述测量杯外侧表面设置有刻度线，所述测量杯的上端设置有悬挂组件，所述测量杯的内部设置有过滤组件；

4、所述悬挂组件包括底座，所述底座左端的中部固定连接有支撑杆，所述支撑杆的上端固定连接有安装板，所述安装板右端的中部固定连接有u型挂环，所述测量杯上端的外侧固定连接有侧耳，所述侧耳的中部固定连接有连接杆，所述连接杆的上端固定连接有挂钩，所述挂钩挂设在u型挂环上。

5、作为本实用新型再进一步的方案：所述底座的下表面粘合有橡胶垫，所述橡胶垫的下端开设有防滑槽。

6、作为本实用新型再进一步的方案：所述过滤组件包括安装槽，所述测量杯下端的中部设置有安装槽，所述安装槽内卡合有安装环套，所述安装环套中部的下端固定连接有过滤网，所述排液管的与安装槽的内腔相互连通。

7、作为本实用新型再进一步的方案：所述安装环套的中部固定连接有u型提拉杆，所述u型提拉杆的高度大小大于测量杯内腔的深度大小。

8、作为本实用新型再进一步的方案：所述安装环套的外侧粘合有密封垫，所述密封垫与安装槽的内壁相互抵合。

9、作为本实用新型再进一步的方案：所述测量杯的下端内壁呈漏斗状设计。

10、与现有技术相比，本实用新型的有益效果是：

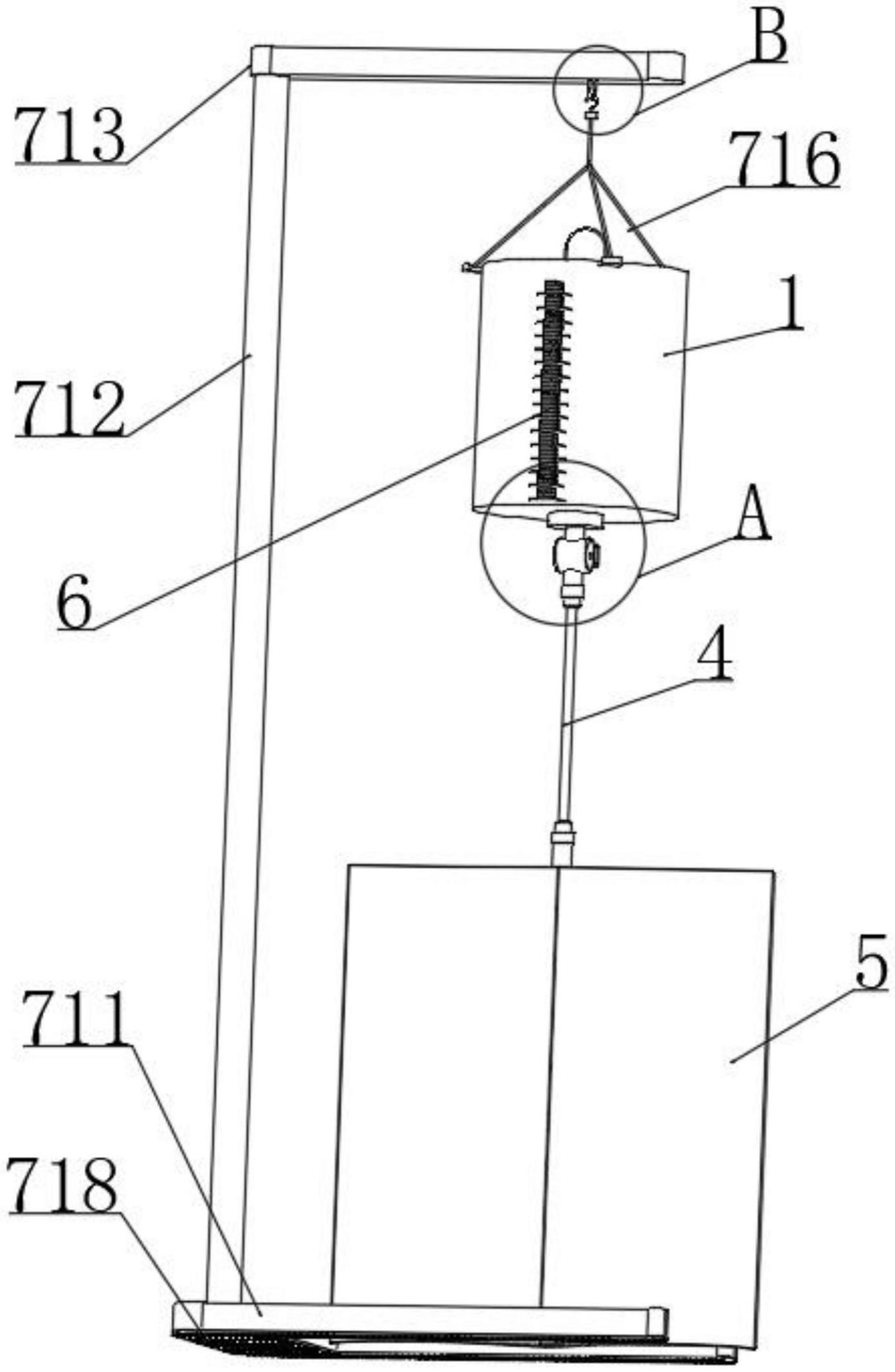

11、1、通过设置的悬挂组件，在对引流液进行体积测量时，通过将挂钩挂在u型挂环上，使得测量杯悬挂在安装板上，将引流液倒入到测量杯内，即使底座放置的桌面不平整，通过测量杯和引流液的重量，使得测量杯始终保持竖直状态，从而保证通过刻度线读取的数据更加准确。

12、2、通过设置的过滤组件，在将测量杯内的引流液排入到收集袋时，难免引流液中会残渣一些结块，从而通过过滤网可以对引流液进行过滤，避免引流液中的残渣将排液管、阀门或软管堵塞。

技术特征：

1.一种带有刻度的倒引流装置，其特征在于，包括测量杯(1)，所述测量杯(1)的下端固定连接有排液管(2)，所述排液管(2)的中部固定安装有阀门(3)，所述排液管(2)的下端套设有软管(4)，所述软管(4)的下端套设有收集袋(5)，所述测量杯(1)外侧表面设置有刻度线(6)，所述测量杯(1)的上端设置有悬挂组件，所述测量杯(1)的内部设置有过滤组件；

2.根据权利要求1所述的一种带有刻度的倒引流装置，其特征在于：所述底座(711)的下表面粘合有橡胶垫(718)，所述橡胶垫(718)的下端开设有防滑槽。

3.根据权利要求1所述的一种带有刻度的倒引流装置，其特征在于：所述过滤组件包括安装槽(811)，所述测量杯(1)下端的中部设置有安装槽(811)，所述安装槽(811)内卡合有安装环套(812)，所述安装环套(812)中部的下端固定连接有过滤网(813)，所述排液管(2)的与安装槽(811)的内腔相互连通。

4.根据权利要求3所述的一种带有刻度的倒引流装置，其特征在于：所述安装环套(812)的中部固定连接有u型提拉杆(814)，所述u型提拉杆(814)的高度大小大于测量杯(1)内腔的深度大小。

5.根据权利要求3所述的一种带有刻度的倒引流装置，其特征在于：所述安装环套(812)的外侧粘合有密封垫(815)，所述密封垫(815)与安装槽(811)的内壁相互抵合。

6.根据权利要求1所述的一种带有刻度的倒引流装置，其特征在于：所述测量杯(1)的下端内壁呈漏斗状设计。

技术总结
本技术涉及医疗护理设备领域，具体为一种带有刻度的倒引流装置，包括测量杯，所述测量杯的下端固定连接有排液管，所述排液管的中部固定安装有阀门，所述排液管的下端套设有软管，所述软管的下端套设有收集袋，所述测量杯外侧表面设置有刻度线，所述测量杯的上端设置有悬挂组件，所述测量杯的内部设置有过滤组件。本技术中，通过设置的悬挂组件，在对引流液进行体积测量时，通过将挂钩挂在U型挂环上，使得测量杯悬挂在安装板上，将引流液倒入到测量杯内，即使底座放置的桌面不平整，通过测量杯和引流液的重量，使得测量杯始终保持竖直状态，从而保证通过刻度线读取的数据更加准确。
