一种肢体训练仪的制作方法

本技术涉及康复训练仪器的，具体涉及一种肢体训练仪。

背景技术：

1、在保持身体健康方面，活动四肢是一种有效的方法，活动四肢不仅能够增强身体的灵活性，促进新陈代谢、血液循环以及肠蠕动，还能够刺激肌肉运动，进而锻炼脑部的神经系统。

2、近年来，出现了一些运动器械，其包括支架以及手柄，手柄与支架转动配合，通过转动手柄，进而实现对上肢的活动；针对这类运动器械，发明人认为有些使用者在做过几次活动后，就会感到疲劳，一些行动不便的人更是难以做上几组。

技术实现思路

1、为了能够辅助使用者进行肢体运动，本实用新型提供一种肢体训练仪，其包括外箱、减速电机、旋转臂以及手柄，所述减速电机固定于外箱上，旋转臂与减速电机相连接，且手柄套设在旋转臂上；所述外箱的侧壁上固定贴合有轴承座，轴承座内固定有圆柱滚子轴承，圆柱滚子轴承的内周面固定有旋转轴，旋转轴分别连接旋转臂以及减速电机的驱动轴。

2、可选地，所述减速电机设置有两个，两个减速电机分别固定于外箱相互正对的侧壁上；所述旋转臂以及手柄均设置有两个，且每个旋转臂对应一个减速电机。

3、可选地，所述外箱上嵌合有控制面板，控制面板分别电连接于两个减速电机。

4、可选地，所述旋转臂包括粗杆以及细杆，粗杆的两端分别连接旋转轴以及细杆，细杆插入至粗杆的端部，且细杆与粗杆滑动配合。

5、可选地，所述手柄包括套筒以及保护套，套筒套设在细杆上，且套筒与细杆转动配合；保护套固定套设在套筒的外面，且保护套为棉线材质的保护套。

6、可选地，所述保护套上固定有弹性材质的松紧带。

7、可选地，所述外箱的内壁贴合有吸音板。

8、可选地，所述外箱的底部固定有底板，底板的下表面固定有吸盘。

9、本实用新型技术方案，具有如下优点：

10、1.本实用新型通过设置减速电机、旋转臂以及手柄，能够辅助使用者进行持续的肢体运动，不仅适用于平时较少主动做运动的人群，还适用于行动不便的无力量人群。

11、2.本实用新型设置有两个独立的减速电机，并且与控制面板电连接，使用者不仅能够调节减速电机的旋转方向，还能够调节运转时间以及运转频率，以使得旋转臂的运动适合使用者的需求。

12、3.本实用新型在外箱上额外设置有轴承座以及圆柱滚子轴承，用来承受旋转臂的径向力，这有助于提升旋转臂的负载力与平稳性，同时减少对减速电机的损伤。

13、4.本实用新型提供的旋转臂长度可调，这使得使用者能够调节至自己适合的旋转幅度；除此之外，手柄上的松紧带能够对使用者的手掌进行固定，减少使用者手掌的滑落。

14、5.本实用新型在外箱的底部设置有底板，在底板上设置有吸盘，使用者能够将该肢体训练仪放置于桌子上，并且通过吸盘进行固定，便于在家使用，且稳定性高。

技术特征：

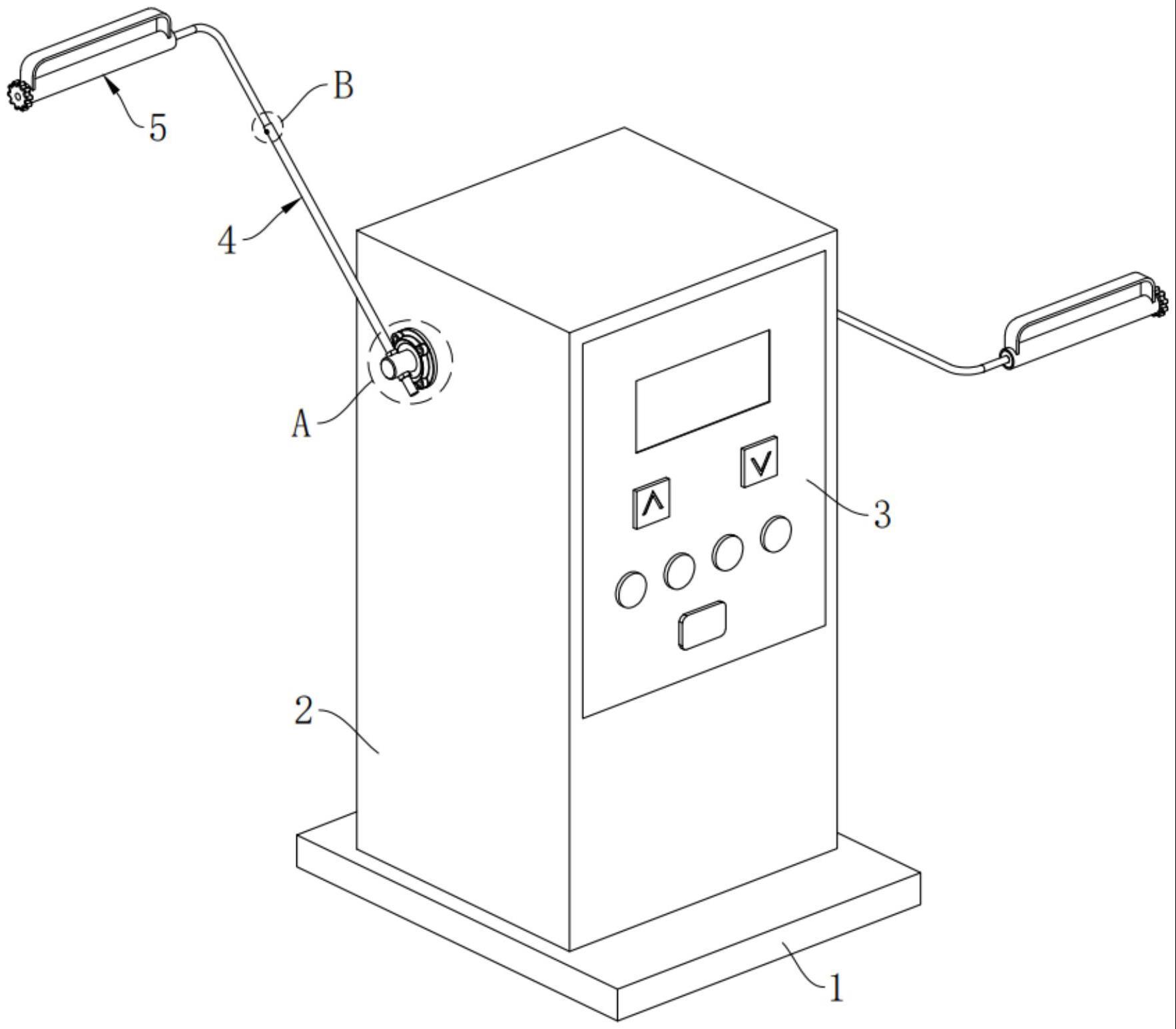

1.一种肢体训练仪，其特征在于，包括外箱(2)、减速电机(6)、旋转臂(4)以及手柄(5)，所述减速电机(6)固定于外箱(2)上，旋转臂(4)与减速电机(6)相连接，且手柄(5)套设在旋转臂(4)上；所述外箱(2)的侧壁上固定贴合有轴承座(22)，轴承座(22)内固定有圆柱滚子轴承(23)，圆柱滚子轴承(23)的内周面固定有旋转轴(24)，旋转轴(24)分别连接旋转臂(4)以及减速电机(6)的驱动轴。

2.根据权利要求1所述的一种肢体训练仪，其特征在于，所述减速电机(6)设置有两个，两个减速电机(6)分别固定于外箱(2)相互正对的侧壁上；所述旋转臂(4)以及手柄(5)均设置有两个，且每个旋转臂(4)对应一个减速电机(6)。

3.根据权利要求2所述的一种肢体训练仪，其特征在于，所述外箱(2)上嵌合有控制面板(3)，控制面板(3)分别电连接于两个减速电机(6)。

4.根据权利要求1所述的一种肢体训练仪，其特征在于，所述旋转臂(4)包括粗杆(41)以及细杆(42)，粗杆(41)的两端分别连接旋转轴(24)以及细杆(42)，细杆(42)插入至粗杆(41)的端部，且细杆(42)与粗杆(41)滑动配合。

5.根据权利要求4所述的一种肢体训练仪，其特征在于，所述手柄(5)包括套筒(51)以及保护套(52)，套筒(51)套设在细杆(42)上，且套筒(51)与细杆(42)转动配合；保护套(52)固定套设在套筒(51)的外面，且保护套(52)为棉线材质的保护套(52)。

6.根据权利要求5所述的一种肢体训练仪，其特征在于，所述保护套(52)上固定有弹性材质的松紧带(521)。

7.根据权利要求1所述的一种肢体训练仪，其特征在于，所述外箱(2)的内壁贴合有吸音板(21)。

8.根据权利要求1所述的一种肢体训练仪，其特征在于，所述外箱(2)的底部固定有底板(1)，底板(1)的下表面固定有吸盘(11)。

技术总结
本技术提供一种肢体训练仪，属于康复训练仪器的技术领域，其包括外箱、减速电机、旋转臂以及手柄，外箱的侧壁上嵌合有控制面板，控制面板与减速电机电连接，在使用时，通过控制面板调节减速电机的方向以及转速，随后将手掌搭在手柄上，即可跟随手柄做旋转运动；经过长时间的使用与训练，使用者的大脑与手臂更加协调配合，不仅有助于提升使用者的关节灵活度，还能够改善脑部神经，预防老年痴呆，操作简单且使用方便。

技术研发人员：李科
受保护的技术使用者：石家庄华行医疗器械有限公司
技术研发日：20230209
技术公布日：2024/1/11
