一种高度可调节的俯卧位通气床垫的制作方法

本技术涉及俯卧位通气床垫领域，具体涉及一种高度可调节的俯卧位通气床垫。

背景技术：

1、俯卧位可显著改善肺氧合，对于病人患有呼吸道疾病时，俯卧位能够促进病人的呼吸顺畅，为了病人能够舒适俯卧，医院会为病人提供俯卧位床垫，但现有的大部分床垫采用海绵垫的结构，通过将病人的腹部架空，便于病人进行呼吸。但由于海绵垫的支撑高度无法调节，使得病人躺在床垫上时，有部分关节由于支撑位置的影响（所述的部分关节位置，例如胸骨、大腿骨与小腿骨处的关节，小腿骨和脚掌处的关节），会十分难受。因此需要设置一种能够便于调节支撑高度的俯卧位床垫，且还需要针对不同的人群，能够水平调节支撑点的位置，使其能够应对不同年龄段的人群使用。

技术实现思路

1、本实用新型的目的在于提供一种高度可调节的俯卧位通气床垫。

2、为达此目的，本实用新型采用以下技术方案：

3、提供一种高度可调节的俯卧位通气床垫，包括卡接底板、多个软性垫座和多个调节卡座，多个软性垫座均固定安装于卡接底板，且多个软性垫座沿着卡接底板的长度方向均匀排列，多个调节卡座安装于卡接底板上，多个调节卡座可沿着卡接底板的长度方向调节，每个调节卡座上均设置有高度调节气垫，高度调节气垫的外缘上设置有用于对其内部充气的充气口，充气口通过密封机构封堵。

4、进一步的，卡接底板上设置有多个t形卡槽，调节卡座上设置有与t形卡槽卡接的t形卡板。

5、进一步的，调节卡座包括两个侧板和安装于两个侧板顶部的安装顶板，两个侧板的内侧分别与t形卡板的两个外侧贴合，t形卡板上设置有呈竖直状态的卡条，侧板上开设有与卡条配合的卡槽。

6、进一步的，每个软性垫座均包括支撑杆和海绵垫，支撑杆的两端均通过支撑座固定安装于卡接底板，支撑杆安装于海绵垫的中部，海绵垫的底部与卡接底板的顶部接触，安装顶板的底部与海绵垫的顶部接触。

7、进一步的，每两个相邻的海绵垫之间留有供侧板塞入的间隙。

8、进一步的，密封机构包括卷轴、夹板和至少两个螺柱，将充气口卷绕在卷轴的外缘上，两个螺柱分别固定安装于卷轴的两端，每个螺柱贯穿夹板，夹板上开设有供螺柱贯穿的穿孔，夹板用于将卷绕后的充气口压紧于卷轴，每个螺柱的外缘上均啮合设置有螺母。

9、本实用新型的有益效果：该高度可调节的俯卧位通气床垫，通过采用多个高度调节气垫，通过充气的方式，以用来实现床垫支撑高度的调节，使得病人躺在床垫上时，能够更加的舒适，并且多个高度调节气垫可水平调节位置，使其能够应对不同年龄段的人群使用。

技术特征：

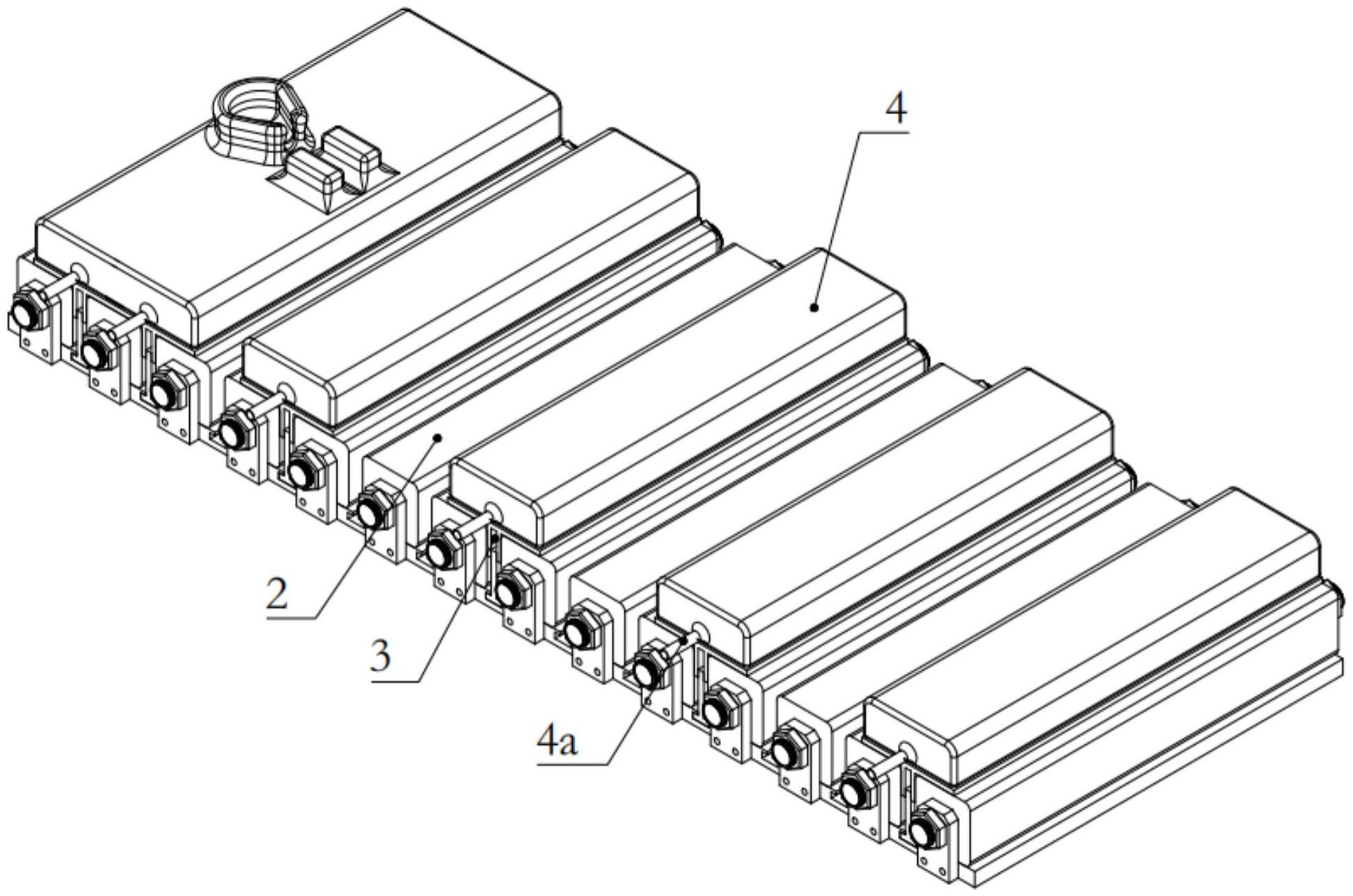

1.一种高度可调节的俯卧位通气床垫，其特征在于，包括卡接底板（1）、多个软性垫座（2）和多个调节卡座，多个软性垫座（2）均固定安装于卡接底板（1），且多个软性垫座（2）沿着卡接底板（1）的长度方向均匀排列，多个调节卡座（3）安装于卡接底板（1）上，多个调节卡座（3）可沿着卡接底板（1）的长度方向调节，每个调节卡座（3）上均设置有高度调节气垫（4），高度调节气垫（4）的外缘上设置有用于对其内部充气的充气口（4a），充气口（4a）通过密封机构（5）封堵。

2.根据权利要求1所述的一种高度可调节的俯卧位通气床垫，其特征在于，卡接底板（1）上设置有多个t形卡槽（1a），调节卡座（3）上设置有与t形卡槽（1a）卡接的t形卡板（3a）。

3.根据权利要求1或2所述的一种高度可调节的俯卧位通气床垫，其特征在于，调节卡座（3）包括两个侧板（3b）和安装于两个侧板（3b）顶部的安装顶板（3d），两个侧板（3b）的内侧分别与t形卡板（3a）的两个外侧贴合，t形卡板（3a）上设置有呈竖直状态的卡条（3c），侧板（3b）上开设有与卡条（3c）配合的卡槽（3b1）。

4.根据权利要求3所述的一种高度可调节的俯卧位通气床垫，其特征在于，每个软性垫座（2）均包括支撑杆（2a）和海绵垫（2b），支撑杆（2a）的两端均通过支撑座固定安装于卡接底板（1），支撑杆（2a）安装于海绵垫（2b）的中部，海绵垫（2b）的底部与卡接底板（1）的顶部接触，安装顶板（3d）的底部与海绵垫（2b）的顶部接触。

5.根据权利要求4所述的一种高度可调节的俯卧位通气床垫，其特征在于，每两个相邻的海绵垫（2b）之间留有供侧板（3b）塞入的间隙。

6.根据权利要求1所述的一种高度可调节的俯卧位通气床垫，其特征在于，密封机构（5）包括卷轴（5a）、夹板（5c）和至少两个螺柱（5b），将充气口（4a）卷绕在卷轴（5a）的外缘上，两个螺柱（5b）分别固定安装于卷轴（5a）的两端，每个螺柱（5b）贯穿夹板（5c），夹板（5c）上开设有供螺柱（5b）贯穿的穿孔，夹板（5c）用于将卷绕后的充气口（4a）压紧于卷轴（5a），每个螺柱（5b）的外缘上均啮合设置有螺母（5d）。

技术总结
本技术涉及俯卧位通气床垫领域，具体涉及一种高度可调节的俯卧位通气床垫，包括卡接底板、多个软性垫座和多个调节卡座，多个软性垫座均固定安装于卡接底板，且多个软性垫座沿着卡接底板的长度方向均匀排列，多个调节卡座安装于卡接底板上，多个调节卡座可沿着卡接底板的长度方向调节，每个调节卡座上均设置有高度调节气垫，高度调节气垫的外缘上设置有用于对其内部充气的充气口，充气口通过密封机构封堵，该高度可调节的俯卧位通气床垫，通过采用多个高度调节气垫，通过充气的方式，以用来实现床垫支撑高度的调节，使得病人躺在床垫上时，能够更加的舒适，并且多个高度调节气垫可水平调节位置，使其能够应对不同年龄段的人群使用。

技术研发人员：贾丽丽,黄迎春,李祖花
受保护的技术使用者：中国人民解放军东部战区总医院
技术研发日：20230209
技术公布日：2024/1/12
