气管插管吸痰教学装置的制作方法

本申请涉及一种教学装置，尤其涉及一种气管插管吸痰教学装置。

背景技术：

1、目前的气管插管的吸痰教学中，一般使用假人模拟患者。将气管插管插入假人的气道，由此来模拟气管插管患者。学生进行吸痰练习时，将吸痰管插入该气管插管中进行抽吸，以期由此掌握吸痰的技巧。由于假人不会分泌痰液，也不存在呼吸和咳嗽，因此不管是假人的气道中还是气管插管中均没痰液，练习中不会遇到真实情况中那样的呼吸和咳嗽的干扰，吸痰效果无法直观地体现出来，学生对吸痰管插入深度、吸痰时的旋转提拉等操作与吸痰的效果没办法产生关联性感受，存在教学与实际操作脱节较大的问题。

技术实现思路

1、鉴于上述问题，本申请旨在提出一种气管插管吸痰教学装置，以尽可能真实地模拟处于患者气道中的气管插管的情况，使得学生可以获得较为真实的吸痰练习。

2、本申请的气管插管吸痰教学装置，其包括：壳体、气管插管、注射器；

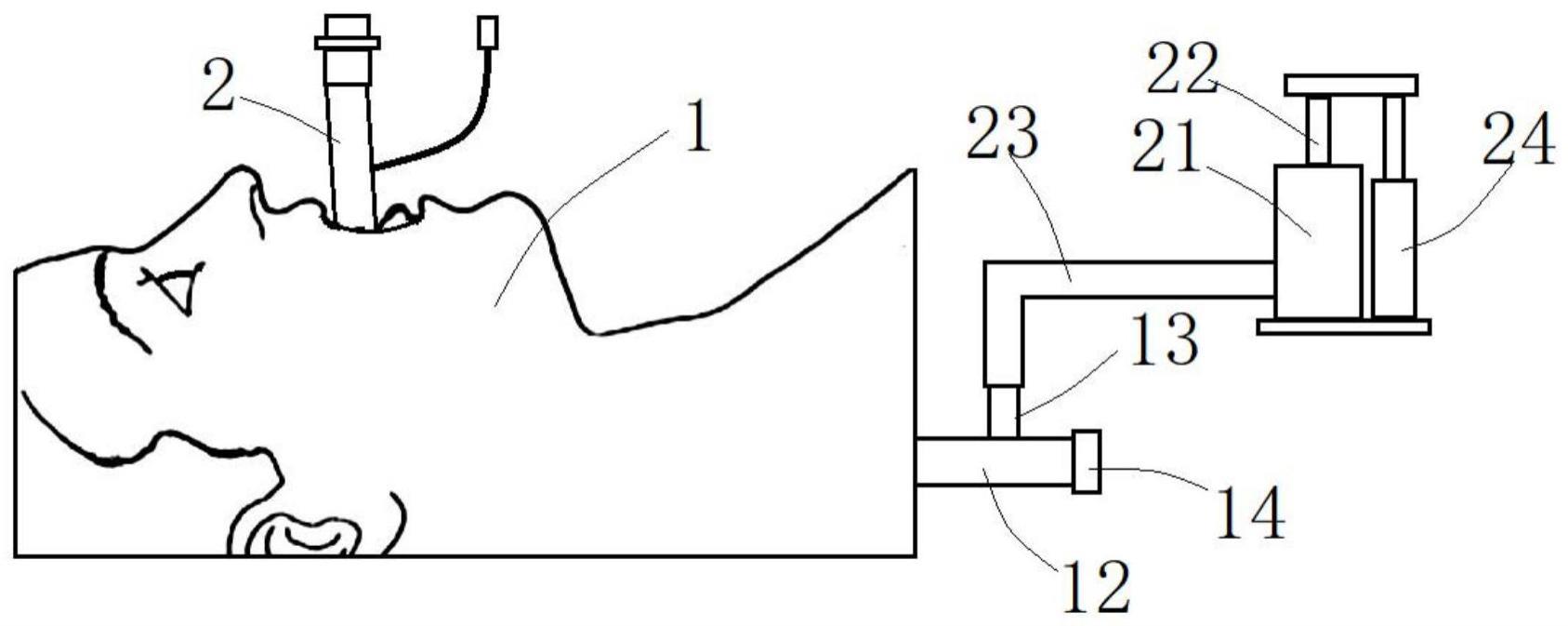

3、壳体形成为包括头部和颈部的形状；壳体的内部形成模拟气道；壳体在靠近颈部的一端形成导管；导管与模拟气道连通，形成直线贯通的管道；导管的端部能够拆卸地安装有盖帽；导管上形成有第一歧管，第一歧管通过软管连接有活塞构件；活塞构件包括筒体、活塞杆、活塞头；活塞杆的第一端连接于活塞头，活塞头能够往复运动地安装在筒体内；筒体的侧壁与所述软管连接，由此活塞构件的筒体与模拟气道连通；活塞杆的第二端与直线电机的输出端连接，通过直线电机带动活塞杆往复运动，由此活塞头在筒体内往复运动，模拟肺的呼吸运动，在模拟气道中形成呼吸气流；

4、注射器包括长的管状针头，针头顶端形成弯曲的，以方便将注射器中容纳的模拟痰液附着到气管插管的内壁上；

5、需要在气管插管内壁附着模拟痰液时，盖帽被取下，注射器的针头自导管的端部插入模拟气道中，然后进入气管插管中，推注注射器，使得模拟痰液自针头顶端输出而粘附到气管插管的内壁上。

6、优选地，所述模拟痰液为多种，分别容纳在一个注射器中。

7、优选地，所述多种模拟痰液具有不同的颜色，包括透明、淡黄、深绿色。

8、优选地，所述导管上形成有第二歧管，第二歧管上安装有打气球囊，以通过迅速按压打气球囊模拟咳嗽。

9、本申请的气管插管吸痰教学装置，不但在形态上模仿了人的头部和颈部、气道；还通过往复运动的活塞构件，模仿人的呼吸运动；在另一个实施方式中，还可以通过迅速按压打气球囊来模仿患者咳嗽，尽可能地模仿患者的真实状况；此外，通过注射器向气管插管中输注不同颜色和不同粘稠度的模拟痰液，学生在操作练习中手感上与真实情况十分接近，有利于教学练习和工作实践的统一。

技术特征：

1.一种气管插管吸痰教学装置，其包括：壳体、气管插管、注射器；

2.根据权利要求1所述的气管插管吸痰教学装置，其特征在于：

3.根据权利要求2所述的气管插管吸痰教学装置，其特征在于：

4.根据权利要求1所述的气管插管吸痰教学装置，其特征在于：

技术总结
本申请提出一种气管插管吸痰教学装置，其包括：壳体、气管插管、注射器；壳体形成为包括头部和颈部的形状；壳体的内部形成模拟气道；壳体在靠近颈部的一端形成导管；导管与模拟气道连通，形成直线贯通的管道；导管的端部能够拆卸地安装有盖帽；导管上形成有第一歧管，第一歧管通过软管连接有活塞构件；筒体的侧壁与所述软管连接；活塞杆的第二端与直线电机的输出端连接，通过直线电机带动活塞杆往复运动，由此活塞头在筒体内往复运动，模拟肺的呼吸运动，在模拟气道中形成呼吸气流；注射器包括长的管状针头，针头顶端形成弯曲的。

技术研发人员：章洁,田玉洁,霍春暖
受保护的技术使用者：中国人民解放军总医院第六医学中心
技术研发日：
技术公布日：2024/1/13
