一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置的制作方法

本技术涉及饮料生产，特别涉及一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置。

背景技术：

1、在饮料罐头生产流水线中，加工完成的饮料罐头需要进行集中消毒才能销售到市面上，而在进行集中消毒时，所使用到的设备包括杀菌笼框以及回转式杀菌锅，待消毒的饮料罐头需要集中堆放在杀菌笼框，然后将杀菌笼框输送到回转式杀菌锅内进行杀菌，而目前的加工厂为了提高杀菌的效率，会在杀菌笼框的两侧设置挂钩，在将杀菌笼框输送到回转式杀菌锅内前，通过挂钩将杀菌笼框连接成为一组后进行统一的输送，并且为了方便工作人员将杀菌笼框连接成一体，会将其中一侧的挂钩设置成为活动式的，以便于将活动式的挂钩扣接在固定式的挂钩上。

2、在进行杀菌消毒时，回转式杀菌锅会带动杀菌笼框转动，例如公开号为cn208639510u的一种用于饮品生产的回转式杀菌锅(以下简称d1)，包括电机、减速器、锅体和锅盖，杀菌笼框输送到锅体内，并进行回转式杀菌，然而d1内锅体内并没有设置相应的防脱钩机构，当锅体内部带动杀菌笼框转动时，活动式的挂钩会从固定式的挂钩上脱落，在杀菌完成后，无法保证所有的杀菌笼框依然连接成一组的状态，从而无法将一组杀菌笼框同时从锅体中运输出来，导致流水线效率降低。

技术实现思路

1、鉴于此，本实用新型提出一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，可以在杀菌过程中对金属活动挂钩进行限位，避免脱钩，提高流水线加工效率。

2、本实用新型的技术方案是这样实现的：

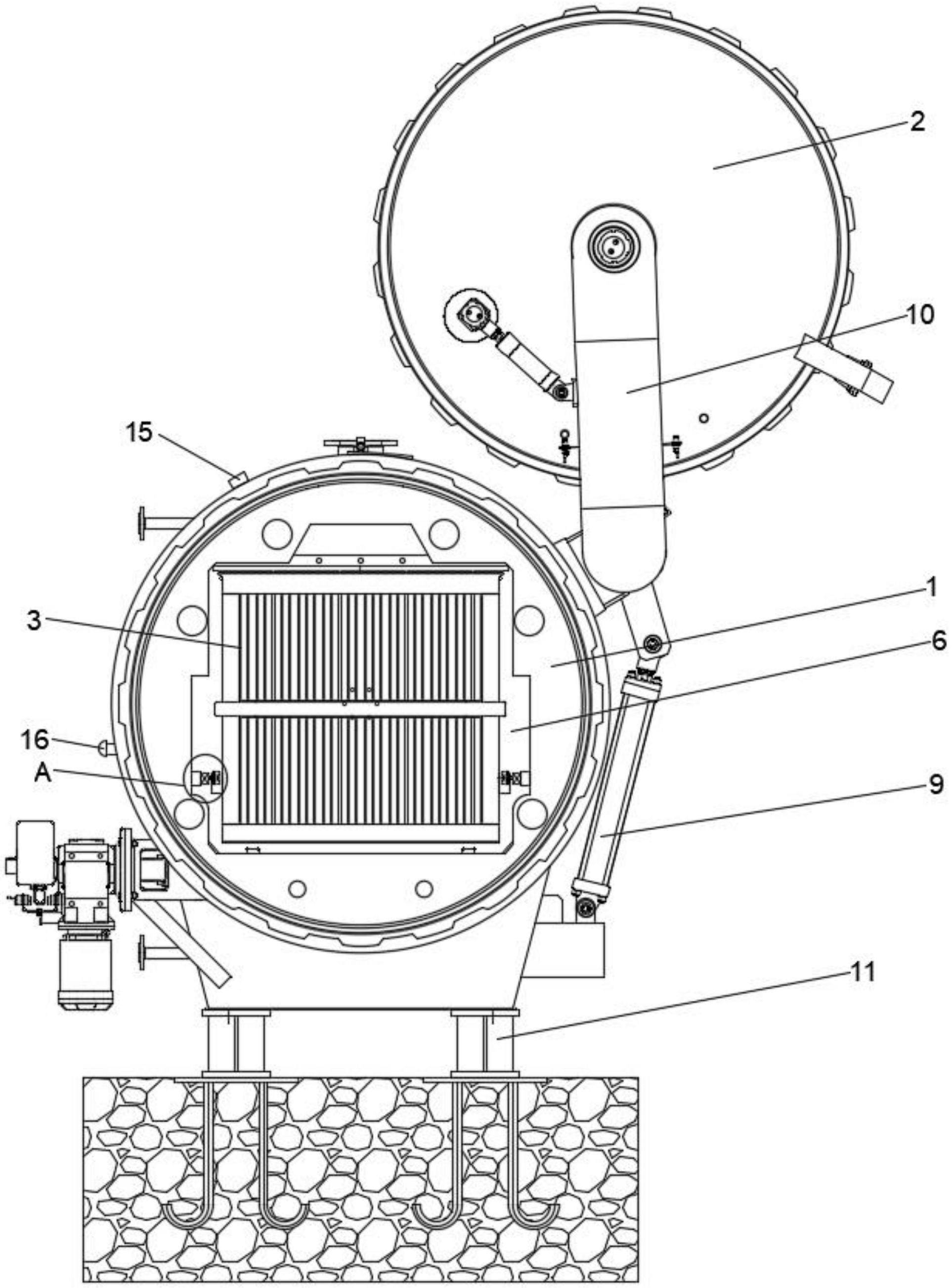

3、一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，包括锅体、锅盖、杀菌笼框、金属活动挂钩、固定挂钩以及防脱钩机构，所述锅盖设置在锅体两侧，所述锅体内部设置有收纳腔，所述杀菌笼框设置在收纳腔中，所述金属活动挂钩设置在杀菌笼框一侧，所述固定挂钩设置在杀菌笼框远离金属活动挂钩的一侧，所述金属活动挂钩挂接在另一杀菌笼框的固定挂钩上；所述防脱钩机构包括不锈钢方管以及强力磁铁，所述不锈钢方管设置在收纳腔内侧壁，所述强力磁铁设置在不锈钢方管上，并位于金属活动挂钩一侧。

4、优选的，所述金属活动挂钩一侧通过转轴与杀菌笼框侧壁连接。

5、优选的，还包括液压开启机构，所述液压开启机构包括液压杆以及转动悬臂，所述液压杆设置在锅体侧壁，其输出轴与转动悬臂一端连接，所述转动悬臂另一端与锅盖外侧壁连接。

6、优选的，还包括支撑脚，所述支撑脚设置在锅体底部。

7、优选的，还包括定位机构，所述定位机构包括发射管、接收管、反射镜片以及主控单元，所述发射管设置在强力磁铁侧壁，所述接收管设置在强力磁铁远离发射管的侧壁，所述发射管以及接收管均朝向强力磁铁中轴线倾斜，所述反射镜片设置在金属活动挂钩靠近强力磁铁的侧壁上，所述主控单元设置在锅体外侧壁上，并分别与发射管以及接收管电连接。

8、优选的，所述定位机构还包括指示灯，所述指示灯设置在锅体外表面，所述主控单元与指示灯电连接。

9、与现有技术相比，本实用新型的有益效果是：

10、①用于杀菌的杀菌笼框的两侧分别设置了金属活动挂钩和固定挂钩，在将杀菌笼框输送到收纳腔中时，可以预先通过金属活动挂钩与另一杀菌笼框的固定挂钩连接，使杀菌笼框扣接成一组，以便于将一组杀菌笼框同时输送到收纳腔或者同时从收纳腔中输出，提高流水线生产效率；

11、②在收纳腔内部的不锈钢方管一侧设置了强力磁铁，强力磁铁位于金属活动挂钩的一侧，当收纳腔进行转动杀菌时，强力磁铁所提供的磁力可以对金属活动挂钩进行限位，避免金属活动挂钩在转动的过程中从固定挂钩处脱落，从而可以保证在杀菌完成后杀菌笼框仍然为连成一排的结构，以便于同时向外输送，提高流水线生产效率。

技术特征：

1.一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，其特征在于，包括锅体、锅盖、杀菌笼框、金属活动挂钩、固定挂钩以及防脱钩机构，所述锅盖设置在锅体两侧，所述锅体内部设置有收纳腔，所述杀菌笼框设置在收纳腔中，所述金属活动挂钩设置在杀菌笼框一侧，所述固定挂钩设置在杀菌笼框远离金属活动挂钩的一侧，所述金属活动挂钩挂接在另一杀菌笼框的固定挂钩上；所述防脱钩机构包括不锈钢方管以及强力磁铁，所述不锈钢方管设置在收纳腔内侧壁，所述强力磁铁设置在不锈钢方管上，并位于金属活动挂钩一侧。

2.根据权利要求1所述的一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，其特征在于，所述金属活动挂钩一侧通过转轴与杀菌笼框侧壁连接。

3.根据权利要求1所述的一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，其特征在于，还包括液压开启机构，所述液压开启机构包括液压杆以及转动悬臂，所述液压杆设置在锅体侧壁，其输出轴与转动悬臂一端连接，所述转动悬臂另一端与锅盖外侧壁连接。

4.根据权利要求1所述的一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，其特征在于，还包括支撑脚，所述支撑脚设置在锅体底部。

5.根据权利要求1所述的一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，其特征在于，还包括定位机构，所述定位机构包括发射管、接收管、反射镜片以及主控单元，所述发射管设置在强力磁铁侧壁，所述接收管设置在强力磁铁远离发射管的侧壁，所述发射管以及接收管均朝向强力磁铁中轴线倾斜，所述反射镜片设置在金属活动挂钩靠近强力磁铁的侧壁上，所述主控单元设置在锅体外侧壁上，并分别与发射管以及接收管电连接。

6.根据权利要求5所述的一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，其特征在于，所述定位机构还包括指示灯，所述指示灯设置在锅体外表面，所述主控单元与指示灯电连接。

技术总结
本技术提供一种用于回转式杀菌锅防止杀菌笼筐挂钩脱钩磁吸装置，包括锅体、锅盖、杀菌笼框、金属活动挂钩、固定挂钩以及防脱钩机构，杀菌笼框可以通过两侧的金属活动挂钩和固定挂钩连接成为一排，整排杀菌笼框可以一起输送到锅体内部进行杀菌，或者从锅体内部向外进行输送，提高流水线生产效率，而为了避免在进行回转杀菌的过程中金属活动挂钩从固定挂钩上脱落，在锅体的收纳腔内设置了防脱钩机构，防脱钩机构包括不锈钢方管以及强力磁铁，强力磁铁位于金属活动挂钩的一侧，当杀菌笼框在收纳腔内进行回转杀菌时，强力磁铁的磁力会对金属活动挂钩进行限位，避免金属活动挂钩从固定挂钩上脱落，保证杀菌笼框连接的一体性。

技术研发人员：翁宏权,黎庆宏,周定秧
受保护的技术使用者：海口高新区宏邦机械有限公司
技术研发日：20230209
技术公布日：2024/1/11
