一种可拆卸式口腔外科缝线用拉钩的制作方法

本技术涉及口腔临床医学，尤其涉及一种可拆卸式口腔外科缝线用拉钩。

背景技术：

1、随着社会经济的快速发展，口腔临床医学是一个研究学科，对病患口腔内部进行检查和进行治疗，口腔是消化道的起始部分，前借口裂与外界相通，后经咽峡与咽相续，口腔内有牙、舌等器官，口腔的前壁为唇、侧壁为颊、顶为腭、口腔底为黏膜和肌等结构，口腔外科缝线用拉钩是指对口腔进行缝合时使用的一种装置。

2、现有公开号为：cn213430315u公开了一种可拆卸式口腔外科缝线用拉钩，包括手柄，所述手柄的外侧活动安装有旋转环，所述旋转环的内壁固定安装有齿轮环，所述齿轮环与手柄的中间活动安装有动力齿轮，所述动力齿轮的中间贯穿固定安装有传动轴承，所述传动轴承的顶端外侧固定安装有同步齿轮，所述同步齿轮的一侧设置有传动齿轮，所述传动齿轮的中间贯穿固定安装有内螺纹套管，所述内螺纹套管的上方活动安装有活动端板。本实用新型通过安装有a类拉钩、b类拉钩、c类拉钩、连接螺柱和内螺纹套管可以在进行外科手术如拔牙，种植时，能够更大地暴露术区视野，同时提高患者舒适度，且便于进行快速的安装和拆卸，方便手术进行，结构简单、操作方便。

3、虽然上述方案具有拔牙，种植时，能够更大地暴露术区视野，同时提高患者舒适度，且便于进行快速的安装和拆卸，方便手术进行，结构简单、操作方便的优势，但是在使用拉钩再进行缝合的时候，由于口腔内部的大小有限，拉钩进行缝合对患者进行治疗的时候需要上下移动，此时医生需要移动整个装置才能对伤口进行缝合，因为口腔内部的大小有限，频繁移动装置可能使得患者在进行治疗的时候感到不适，增加了医生的操作难度，从而降低了其使用效率。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在医生需要移动整个装置才能对伤口进行缝合，因为口腔内部的大小有限，频繁移动装置可能使得患者在进行治疗的时候感到不适，增加了医生的操作难度，从而降低了其使用效率的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种可拆卸式口腔外科缝线用拉钩，包括：防滑套，所述防滑套的外表面均开设有防滑槽，所述防滑套的内部开设有转动槽，所述转动槽的外表面活动连接有圆筒，所述圆筒的顶部活动嵌设有螺纹杆，所述螺纹杆的顶部固定连接有把手，所述圆筒的内部固定连接有固定套，所述圆筒内壁靠近两侧的顶部均固定连接有伸缩固定杆，两个所述伸缩固定杆均活动嵌设在固定套的内部，两个所述伸缩固定杆的底部固定连接有拆装筒。

3、作为一种优选的实施方式，所述拆装筒的内部开设有圆孔，所述圆孔的内部均固定连接有阻尼器，两个所述阻尼器呈相对一侧，两个所述阻尼器的相背一侧均固定连接有卡块。

4、采用上述进一步方案的技术效果是：按压卡块，使得内部的弹簧向内侧伸缩，弹簧对卡块具有限位固定作用，当卡块向内侧伸缩的时候向下抽动卡套，使得卡孔从卡块外表面脱落从而实现拆卸。

5、作为一种优选的实施方式，所述圆孔的内部均固定连接有弹簧，两个所述弹簧呈相对一侧，两个所述弹簧均固定连接在卡块的相对一侧。

6、采用上述进一步方案的技术效果是：当需要安装的时候，将卡套对准拆装筒然后将卡孔卡进卡块上，因为卡块外表面是一个斜面从而使得只需要轻轻用力推动卡套便可以将其卡到拆装筒的外表面，实现轻松的安装。

7、作为一种优选的实施方式，所述拆装筒的外表面活动连接有卡套，所述卡套的外表面两侧均开设有卡孔。

8、采用上述进一步方案的技术效果是：将卡套对准拆装筒然后将卡孔卡进卡块上，因为卡块外表面是一个斜面从而使得只需要轻轻用力推动卡套便可以将其卡到拆装筒的外表面，实现轻松的安装。

9、作为一种优选的实施方式，所述卡孔活动连接在两个卡块的外表面。

10、采用上述进一步方案的技术效果是：在即将开始使用的时和使用完毕后可以将拉钩从装置上进行拆卸。

11、作为一种优选的实施方式，所述卡套靠近中心出的底部固定连接有拉钩，所述拉钩的外表面开设有穿线孔。

12、采用上述进一步方案的技术效果是：将线穿进穿线孔然后通过拉钩对口腔内部伤口进行缝合。

13、与现有技术相比，本实用新型的优点和积极效果在于，

14、1、本实用新型，在使用时，转动把手使得螺纹杆在圆筒的顶部转动，然后卡套将会向下或者向上移动，从而使得拉钩可以适应口腔内部任意的位置，对口腔内部不同位置的伤口进行缝合，增加了其适用范围和使用效率。

15、2、本实用新型，在使用时，按压卡块，使得内部的弹簧向内侧伸缩，弹簧对卡块具有限位固定作用，使得卡块在对卡套进行固定时更加的稳定，当卡块向内侧伸缩的时候向下抽动卡套，使得卡孔从卡块外表面脱落从而实现拆卸，当需要安装的时候，将卡套对准拆装筒然后将卡孔卡进卡块上，因为卡块外表面是一个斜面从而使得只需要轻轻用力推动卡套便可以将其卡到拆装筒的外表面，实现轻松的安装和轻松拆卸。

技术特征：

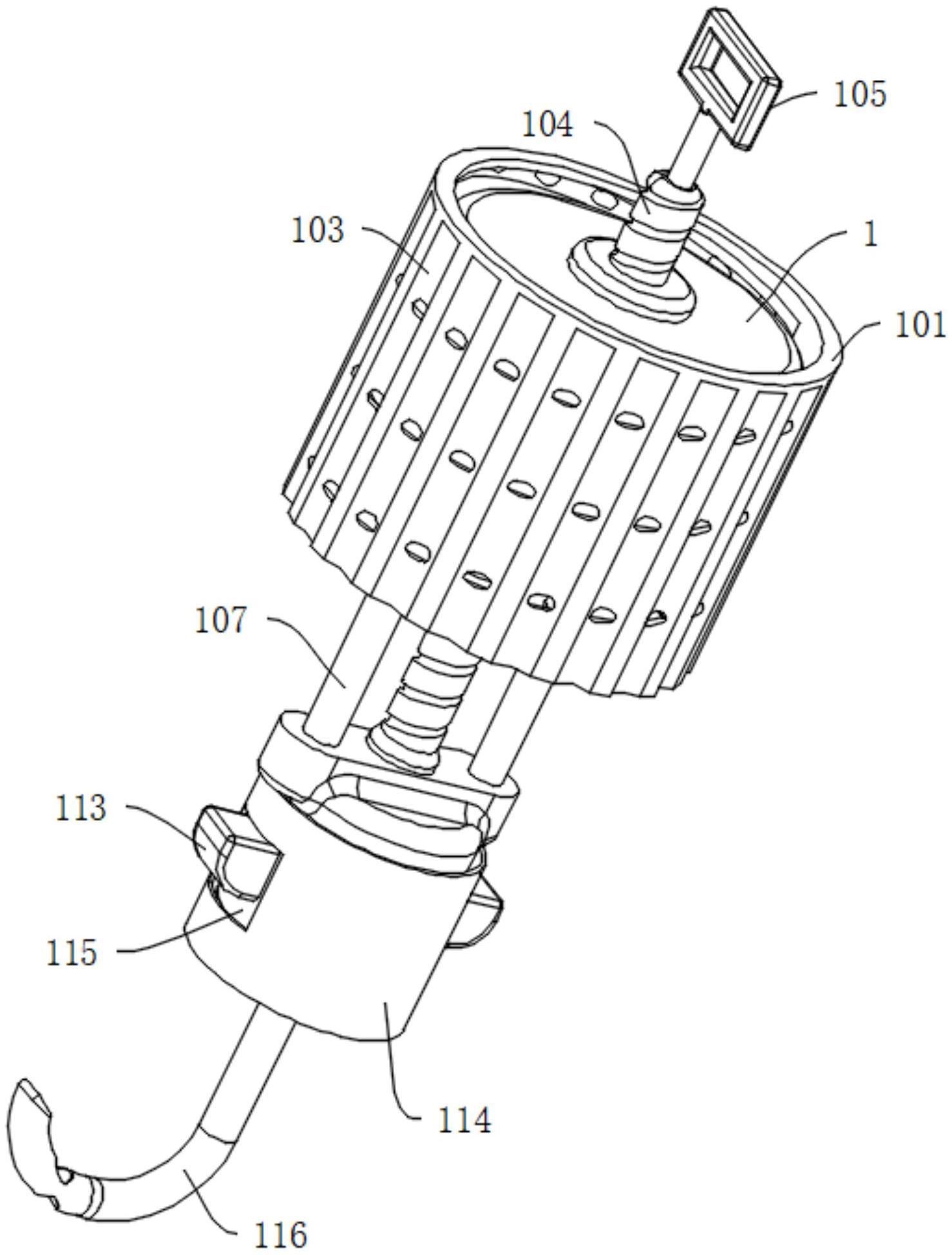

1.一种可拆卸式口腔外科缝线用拉钩，其特征在于，包括：防滑套(101)，所述防滑套(101)的外表面均开设有防滑槽(103)，所述防滑套(101)的内部开设有转动槽(108)，所述转动槽(108)的外表面活动连接有圆筒(1)，所述圆筒(1)的顶部活动嵌设有螺纹杆(104)，所述螺纹杆(104)的顶部固定连接有把手(105)，所述圆筒(1)的内部固定连接有固定套(106)，所述圆筒(1)内壁靠近两侧的顶部均固定连接有伸缩固定杆(107)，两个所述伸缩固定杆(107)均活动嵌设在固定套(106)的内部，两个所述伸缩固定杆(107)的底部固定连接有拆装筒(109)。

2.根据权利要求1所述的一种可拆卸式口腔外科缝线用拉钩，其特征在于：所述拆装筒(109)的内部开设有圆孔(110)，所述圆孔(110)的内部均固定连接有阻尼器(111)，两个所述阻尼器(111)呈相对一侧，两个所述阻尼器(111)的相背一侧均固定连接有卡块(113)。

3.根据权利要求2所述的一种可拆卸式口腔外科缝线用拉钩，其特征在于：所述圆孔(110)的内部均固定连接有弹簧(112)，两个所述弹簧(112)呈相对一侧，两个所述弹簧(112)均固定连接在卡块(113)的相对一侧。

4.根据权利要求3所述的一种可拆卸式口腔外科缝线用拉钩，其特征在于：所述拆装筒(109)的外表面活动连接有卡套(114)，所述卡套(114)的外表面两侧均开设有卡孔(115)。

5.根据权利要求4所述的一种可拆卸式口腔外科缝线用拉钩，其特征在于：所述卡孔(115)活动连接在两个卡块(113)的外表面。

6.根据权利要求5所述的一种可拆卸式口腔外科缝线用拉钩，其特征在于：所述卡套(114)靠近中心处的底部固定连接有拉钩(116)，所述拉钩(116)的外表面开设有穿线孔(117)。

技术总结
本技术提供一种可拆卸式口腔外科缝线用拉钩，涉及口腔临床医学技术领域，包括：防滑套，所述防滑套的外表面均开设有防滑槽，所述防滑套的内部开设有转动槽，所述转动槽的外表面活动连接有圆筒，所述圆筒的顶部活动嵌设有螺纹杆，所述螺纹杆的顶部固定连接有把手，所述圆筒的内部固定连接有固定套，所述圆筒内壁靠近两侧的顶部均固定连接有伸缩固定杆，两个所述伸缩固定杆均活动嵌设在固定套的内部，本技术，在使用时，转动把手使得螺纹杆在圆筒的顶部转动，然后卡套将会向下或者向上移动，从而使得拉钩可以适应口腔内部任意的位置，对口腔内部不同位置的伤口进行缝合，增加了其适用范围和使用效率。

技术研发人员：姜小兰
受保护的技术使用者：成都市成华区第七人民医院
技术研发日：20230220
技术公布日：2024/1/12
