一种雏鸡断喙用鸡头夹持组件的制作方法

本技术涉及养殖设备的，具体地，主要涉及一种雏鸡断喙用鸡头夹持组件。

背景技术：

1、给雏鸡断喙是一种养殖技术，主要是为了控制鸡的捕食行为和减少鸡之间的互相啄羽现象，以避免鸡群中的残杀现象和伤害。一些养鸡场也会选择给雏鸡断喙以控制鸡的食量，因为鸡断喙后会吃得更慢，需要更长时间才能吃到足够的食物。

2、目前，商业化养殖中对雏鸡断喙通常使用专业的雏鸡断喙设备，这种设备有的还具有为雏鸡打疫苗的功能，其在使用时，通过夹持装置将雏鸡进行夹住进行上述的操作。

3、例如，授权公告号为cn207252562u的中国专利文件公开了一种断喙机的固定装置，包括具有固定孔的固定座、装设于所述固定座上的夹持机构、装设于所述固定座的感应机构及用于控制所述断喙机的固定装置运作的控制机构。所述夹持机构包括轴设于固定座上的固定孔两侧的夹持手、用于驱动夹持手进行旋转从而执行夹持动作或松开动作的夹持动力件及与所述夹持动力件的输出轴连接用于带动夹持手旋转的曲柄连杆组件。所述夹持动力件采用电机或气缸。这种断喙机的固定装置可以对雏鸡的头部进行固定。

4、但是，上述的断喙机的固定装置存在如下的缺陷：当上述的固定装置设有多组时，每组夹持手及曲柄连杆组件均需要连接一个作为夹持动力件的气缸或者电机，在生产时需要操控多个气缸或电机按照一定的规则发生动作，这样不仅浪费电力，而且对电子控制系统的精度要求较高，容易产生控制误差。

5、有鉴于此，需要对现有的鸡头固定装置进行改进。

技术实现思路

1、针对现有技术的不足，本实用新型提供一种雏鸡断喙用鸡头夹持组件，以解决现有的鸡头固定装置浪费电力、对控制系统精度要求高的问题，从而节省电力并提高控制精度。

2、本实用新型公开的一种雏鸡断喙用鸡头夹持组件，包括：容置组件，所述容置组件具有内腔，所述容置组件上设有传动孔，所述传动孔与所述内腔相连通；传动组件，所述传动组件包括承压传动件、联动件和传动件，所述承压传动件穿过所述传动孔，并与所述容置组件滑动连接，所述联动件转动安装在所述容置组件上，所述联动件与所述承压传动件相连接；夹持件，所述夹持件转动安装在所述容置组件上，所述传动件连接在所述夹持件与所述联动件之间；按压组件，所述按压组件包括按压部，所述按压部具有弧形的压片，所述压片能够推动与其相接触的所述承压传动件。

3、优选地，所述承压传动件包括受压部和传动部，所述受压部穿过所述传动孔，所述传动部位于所述内腔中；所述受压部设有受压端，所述受压端具有弧形的光滑表面，所述受压端用于和所述压片相接触。

4、优选地，所述传动部上设置有连接杆，所述联动件上设置有连接槽，所述连接杆插设在所述连接槽内。

5、优选地，所述容置组件在所述内腔设置有引导槽，所述连接杆与所述引导槽相接触。

6、优选地，所述承压传动件上设置有止动体，所述容置组件设置有止动台，所述止动台具有面向所述止动体的表面，所述止动体与所述止动台相接触时，所述承压传动件移动到所述内腔内的极限位置。

7、优选地，所述联动件上开设有联动槽，所述夹持件上开设有传动槽，所述联动槽和所述传动槽均为非圆形槽；所述传动件具有联动端和传动端，所述联动端与所述联动槽的形状相同，所述传动端与所述传动槽的形状相同，所述联动端插入所述联动槽内，所述传动端插入所述传动槽内。

8、优选地，所述容置组件包括容置部和挡板，所述容置部与所述挡板之间形成所述的内腔。

9、优选地，所述容置部上开设有置喙孔，所述置喙孔为通孔，所述挡板上开设有与所述置喙孔相对应的让位孔。

10、优选地，所述夹持件上开设有锁定孔，所述锁定孔内穿设有锁定件，所述锁定件与所述传动件相连接。

11、优选地，所述按压组件还包括安装座，所述按压部安装在所述安装座上。

12、本实用新型的有益效果在于：

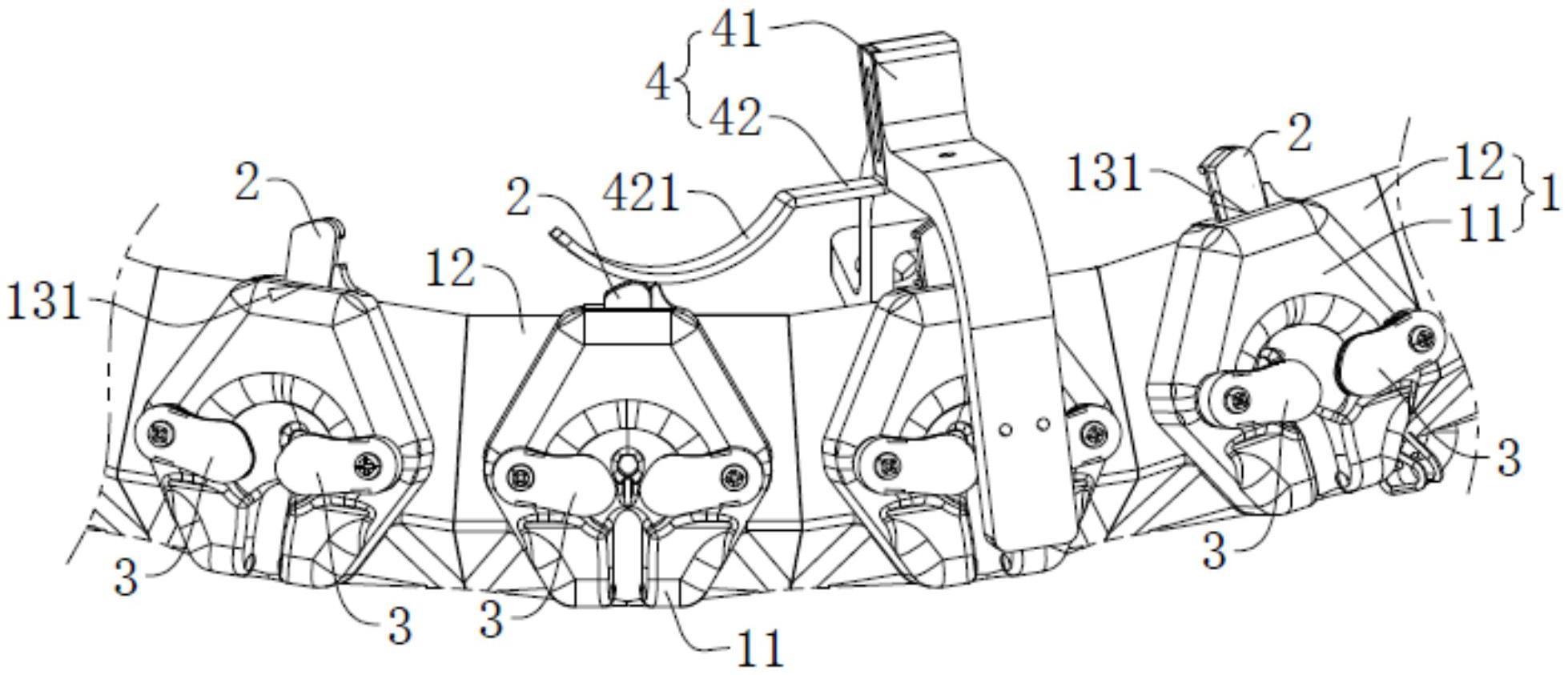

13、当容置组件、传动组件及夹持件整体从压片的下方经过时，压片的凸面朝向传动组件，压片逐渐向下推动承压传动件的受压端，从而能够推动受压部向传动孔内移动，进而可带动联动件发生转动，再通过传动件带动夹持件转动，由于传动件与容置部相对转动时具有阻尼，因此夹持件被带动转动后，可将放置在容置部上的雏鸡的脖颈牢固地夹紧，释放雏鸡时只需将受压部向传动孔外拉动即可使夹持件将雏鸡释放，整个过程通过传动组件与按压组件的配合可自动实现，无需在传动组件上安装额外的动力装置，通过机械的方式即可控制传动组件的动作，精度更高，因此，本实用新型具有节省电力并提高控制精度的效果。

技术特征：

1.一种雏鸡断喙用鸡头夹持组件，其特征在于，包括：

2.根据权利要求1所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述承压传动件(21)包括受压部(211)和传动部(212)，所述受压部(211)穿过所述传动孔(131)，所述传动部(212)位于所述内腔(13)中；

3.根据权利要求2所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述传动部(212)上设置有连接杆(214)，所述联动件(22)上设置有连接槽(221)，所述连接杆(214)插设在所述连接槽(221)内。

4.根据权利要求3所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述容置组件(1)在所述内腔(13)设置有引导槽(113)，所述连接杆(214)与所述引导槽(113)相接触。

5.根据权利要求1-4任一所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述承压传动件(21)上设置有止动体(215)，所述容置组件(1)设置有止动台(112)，所述止动台(112)具有面向所述止动体(215)的表面，所述止动体(215)与所述止动台(112)相接触时，所述承压传动件(21)移动到所述内腔(13)内的极限位置。

6.根据权利要求1-4任一所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述联动件(22)上开设有联动槽(222)，所述夹持件(3)上开设有传动槽(32)，所述联动槽(222)和所述传动槽(32)均为非圆形槽；

7.根据权利要求1-4任一所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述容置组件(1)包括容置部(11)和挡板(12)，所述容置部(11)与所述挡板(12)之间形成所述的内腔(13)。

8.根据权利要求7所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述容置部(11)上开设有置喙孔(111)，所述置喙孔(111)为通孔，所述挡板(12)上开设有与所述置喙孔(111)相对应的让位孔(121)。

9.根据权利要求1-4任一所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述夹持件(3)上开设有锁定孔(33)，所述锁定孔(33)内穿设有锁定件(331)，所述锁定件(331)与所述传动件(23)相连接。

10.根据权利要求1-4任一所述的雏鸡断喙用鸡头夹持组件，其特征在于，所述按压组件(4)还包括安装座(41)，所述按压部(42)安装在所述安装座(41)上。

技术总结
本技术公开了一种雏鸡断喙用鸡头夹持组件，属于养殖设备的技术领域，主要技术方案包括：容置组件，所述容置组件具有内腔，所述容置组件上设有传动孔，所述传动孔与所述内腔相连通；传动组件，所述传动组件包括承压传动件、联动件和传动件，所述承压传动件穿过所述传动孔，并与所述容置组件滑动连接，所述联动件转动安装在所述容置组件上，所述联动件与所述承压传动件相连接；夹持件，所述夹持件转动安装在所述容置组件上，所述传动件连接在所述夹持件与所述联动件之间；按压组件，所述按压组件包括按压部，所述按压部具有弧形的压片，所述压片能够推动与其相接触的所述承压传动件。本技术能够节省电力并提高控制精度。

技术研发人员：许玉英,许启花,肖慧霞
受保护的技术使用者：集利（深圳）智能装备有限公司
技术研发日：20230508
技术公布日：2024/1/15
