一种消防运输装置的制作方法

本技术涉及转运装置领域，更具体的说，它涉及一种消防运输装置。

背景技术：

1、高层建筑火灾或山火时，需要搬运些大型装备或人员，高层建筑消防电梯存在一定的危险性易在装备人员运输时发生故障造成人员伤亡。因此一些大型装备或伤员往往需要多人通过楼梯进行搬运。

2、中国专利cn213552986u，公开了一种多地形救护车转运担架，其包括担架本体、垫子、垫子升降装置和四个上车轮，所述担架本体是中间为空的方形杆结构，其中间设有若干个垫子支撑板，所述垫子设置在若干个垫子支撑板的顶面，所述担架本体的底面设有中空的方形担架台板，所述垫子由前中后三部分组成，所述四个上车轮分别设置在担架本体前后两端的左右两侧，其中，还包括支撑移动装置；所述支撑移动装置包括两个第一支撑架、两个第二支撑架、两个第一折叠支撑架、两个第二折叠支撑架、两个万向轮、两个三角轮、复位电机、蓄电池、两个连杆、两个s型支撑臂和四个滚轮，所述两个第一支撑架的上端分别与方形担架台板底面中后部的左右两侧饺接，所述两个第一折叠支撑架的上端分别与方形担架台板底面中部的左右两侧饺接，所述两个第一支撑架的下端设有三角轮，所述两个第一支撑架的下部与两个第一折叠支撑架的下端饺接，所述两个第二支撑架的上端与方形担架台板底面的左右两侧饺接并位于第一折叠支撑架的后面，所述两个第二折叠支撑架的上端与方形担架台板底面中前部的左右两侧饺接，所述两个第二支撑架的下端设有两个万向轮，所述两个第二支撑架的下部与两个第二折叠支撑架的下端饺接，所述复位电机装在两个第二支撑架之间的连接杆中间，所述复位电机的两侧输出端通过连杆与两个s型支撑臂的中间相连，所述每个s型支撑臂的两端均设有滚轮，所述蓄电池设置在方形担架台板内。

3、该专利中三角轮和s型支撑臂能够满足爬楼梯及不平地面等复杂地形的使用需求，但其在楼梯上运输时，处于倾斜状态，需要将垫子的两端抬升起来才能避免垫子上的物品或伤员滑落。在垫子两端抬升的状态下物品底部处于悬空状态不利于固定，伤员则无法平躺不利于伤情，因此该专利仍有待于进一步提高。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种消防运输装置，其通过在承载物品重量的长方形架体下设置了高度可调的第一支撑装置和高度不可调的第二支撑装置，通过第一支撑装置和第二支撑装置下的三角爬楼轮实现爬楼需求，通过第一支撑装置的高度调节使得长方形架体在楼梯上仍可保持水平，有利于大型物体与伤员的运输。

2、为实现上述目的，本实用新型提供了如下技术方案：一种消防运输装置，其包括长方形架体、三角爬楼轮、第一支撑装置、第二支撑装置和负载装置；所述负载装置可拆卸固定在长方形架体上，负载装置为平面垫体或置物筐；第一支撑装置、第二支撑装置均位于长方形架体下方，第一支撑装置、第二支撑装置分别固定在长方形架体的两端。所述第一支撑装置设置两个，第一支撑装置的支撑高度可调，两个第一支撑装置沿长方形架体宽边方向排布；两个第一支撑装置底部分别与两个三角爬楼轮转动连接；所述第二支撑装置设置两个，第二支撑装置的支撑高度固定，两个第二支撑装置沿长方形架体宽边方向排布，两个第二支撑装置底部分别与两个三角爬楼轮转动连接。

3、本实用新型进一步设置为：还包括开关式棘轮装置，所述开关式棘轮装置安装在第一支撑装置或第二支撑装置与三角爬楼轮的连接处；开关式棘轮装置开启后，三角爬楼轮只能沿前进方向向前转动。

4、本实用新型进一步设置为：还包括轮轴，两第一支撑装置与一根轮轴连接，轮轴两端分别连接两个三角爬楼轮；两第二支撑装置与另一根轮轴连接，该轮轴两端分别连接另外两个三角爬楼轮。

5、本实用新型进一步设置为：三角爬楼轮与轮轴转动连接，所述开关式棘轮装置包括棘轮和止推件，所述棘轮固定在轮轴上，所述止推件通过螺栓组件转动连接在三角爬楼轮，螺栓组件拧紧后止推件与三角爬楼轮固定连接；所述止推件可与棘轮啮合。

6、本实用新型进一步设置为：所述第一支撑装置包括伸缩杆，所述伸缩杆顶端与长方形架体固定连接，所述伸缩杆底端与三角爬楼轮转动连接。

7、本实用新型进一步设置为：所述第一支撑装置还包括第一斜拉支撑杆和固定件；第一斜拉支撑杆底端与伸缩杆底端转动连接；第一斜拉支撑杆与伸缩杆成锐角，第一斜拉支撑杆顶端与长方形架体转动连接，并沿长方形架体长度方向滑动；所述固定件用于将第一斜拉支撑杆顶端固定在长方形架体长度方向上的不同位置。

8、本实用新型进一步设置为：所述长方形架体为钢架，所述固定件为电磁铁；长方形架体上开设有限定第一斜拉支撑杆顶端滑动方向的滑槽，所述固定件设置两个，两个固定件均固定在滑槽内，并分别夹紧在第一斜拉支撑杆顶端两侧。

9、本实用新型进一步设置为：所述第一支撑装置包括伸缩杆、第一斜拉支撑杆和固定件，所述伸缩杆顶端与长方形架体转动连接，所述伸缩杆底端与第一斜拉支撑杆底端转动连接；第一斜拉支撑杆与伸缩杆成锐角，第一斜拉支撑杆顶端与长方形架体转动连接，并沿长方形架体长度方向滑动；所述固定件用于将第一斜拉支撑杆顶端固定在长方形架体长度方向上的不同位置；所述第一斜拉支撑杆包括第一杆体和第二杆体，第一杆体和第二杆体铰接；第一杆体和第二杆体上均设置有垂直于自身长度方向的第一限位平面，伸缩杆垂直于长方形架体时，两第一限位平面紧密贴合；所述第二支撑装置包括支撑杆、第二斜拉支撑杆，所述支撑杆顶端与长方形架体转动连接，所述支撑杆底端与第二斜拉支撑杆底端转动连接；第二斜拉支撑杆与支撑杆成锐角，第二斜拉支撑杆顶端与长方形架体转动连接；第三杆体和第四杆体上均设置有垂直于自身长度方向的第二限位平面，支撑杆垂直于长方形架体时，两第二限位平面紧密贴合。

10、本实用新型进一步设置为：还包括把手，所述把手设置两个，两个把手对称固定在长方形架体的外边沿。

11、本实用新型进一步设置为：两个把手分别固定在长方形架体的两条长边上。

12、综上所述，本实用新型相比于现有技术具有以下有益效果：

13、1、本实用新型通过在承载物品重量的长方形架体下设置了高度可调的第一支撑装置和高度不可调的第二支撑装置，通过第一支撑装置和第二支撑装置下的三角爬楼轮实现爬楼需求，通过第一支撑装置的高度调节使得长方形架体在楼梯上仍可保持水平，有利于大型物体与伤员的运输。

14、2、本实用新型通过设置开关式棘轮装置，使得三角爬楼轮在沿楼梯上行时，可以只沿前进方向向前转动，减少了本实用新型借由惯性从楼梯滑下的可能。

15、3、本实用新型中第一支撑装置和第二支撑装置可为折叠式结构，更便于收纳。

技术特征：

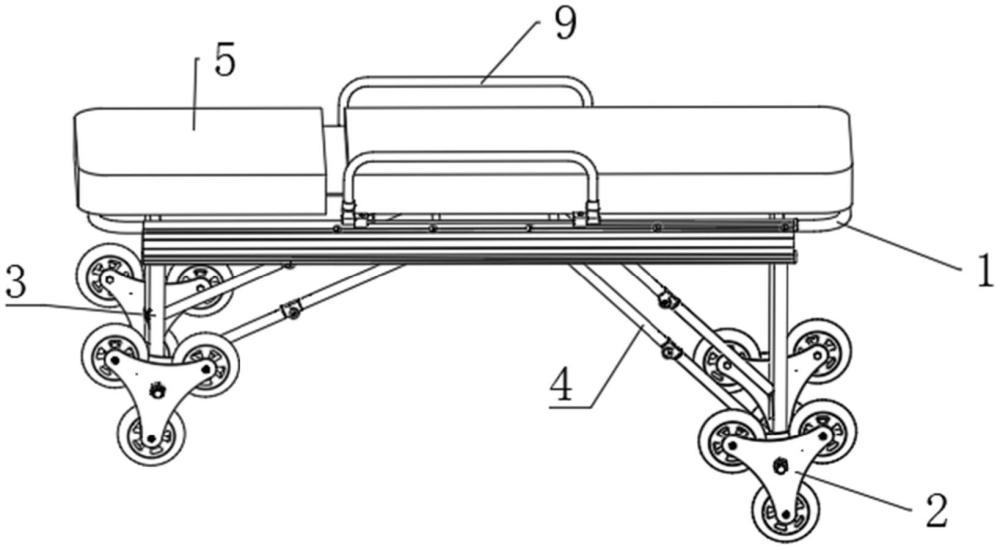

1.一种消防运输装置，其特征在于：包括长方形架体(1)、三角爬楼轮(2)、第一支撑装置(3)、第二支撑装置(4)和负载装置(5)；所述负载装置(5)可拆卸固定在长方形架体(1)上，负载装置(5)为平面垫体或置物筐；第一支撑装置(3)、第二支撑装置(4)均位于长方形架体(1)下方，第一支撑装置(3)、第二支撑装置(4)分别固定在长方形架体(1)的两端；

2.根据权利要求1所述的一种消防运输装置，其特征在于：还包括开关式棘轮装置(6)，所述开关式棘轮装置(6)安装在第一支撑装置(3)或第二支撑装置(4)与三角爬楼轮(2)的连接处；开关式棘轮装置(6)开启后，三角爬楼轮(2)只能沿前进方向向前转动。

3.根据权利要求2所述的一种消防运输装置，其特征在于：还包括轮轴(7)，两第一支撑装置(3)与一根轮轴(7)连接，轮轴(7)两端分别连接两个三角爬楼轮(2)；两第二支撑装置(4)与另一根轮轴(7)连接，该轮轴(7)两端分别连接另外两个三角爬楼轮(2)。

4.根据权利要求3所述的一种消防运输装置，其特征在于：三角爬楼轮(2)与轮轴(7)转动连接，所述开关式棘轮装置(6)包括棘轮(61)和止推件(62)，所述棘轮(61)固定在轮轴(7)上，所述止推件(62)通过螺栓(314)组件转动连接在三角爬楼轮(2)，螺栓(314)组件拧紧后止推件(62)与三角爬楼轮(2)固定连接；所述止推件(62)可与棘轮(61)啮合。

5.根据权利要求1-4任一所述的一种消防运输装置，其特征在于：所述第一支撑装置(3)包括伸缩杆(31)，所述伸缩杆(31)顶端与长方形架体(1)固定连接，所述伸缩杆(31)底端与三角爬楼轮(2)转动连接。

6.根据权利要求5所述的一种消防运输装置，其特征在于：所述第一支撑装置(3)还包括第一斜拉支撑杆(32)和固定件(33)；第一斜拉支撑杆(32)底端与伸缩杆(31)底端转动连接；第一斜拉支撑杆(32)与伸缩杆(31)成锐角，第一斜拉支撑杆(32)顶端与长方形架体(1)转动连接，并沿长方形架体(1)长度方向滑动；所述固定件(33)用于将第一斜拉支撑杆(32)顶端固定在长方形架体(1)长度方向上的不同位置。

7.根据权利要求6所述的一种消防运输装置，其特征在于：所述长方形架体(1)为钢架，所述固定件(33)为电磁铁；长方形架体(1)上开设有限定第一斜拉支撑杆(32)顶端滑动方向的滑槽(11)，所述固定件(33)设置两个，两个固定件(33)均固定在滑槽(11)内，并分别夹紧在第一斜拉支撑杆(32)顶端两侧。

8.根据权利要求1-4任一所述的一种消防运输装置，其特征在于：所述第一支撑装置(3)包括伸缩杆(31)、第一斜拉支撑杆(32)和固定件(33)，所述伸缩杆(31)顶端与长方形架体(1)转动连接，所述伸缩杆(31)底端与第一斜拉支撑杆(32)底端转动连接；第一斜拉支撑杆(32)与伸缩杆(31)成锐角，第一斜拉支撑杆(32)顶端与长方形架体(1)转动连接，并沿长方形架体(1)长度方向滑动；所述固定件(33)用于将第一斜拉支撑杆(32)顶端固定在长方形架体(1)长度方向上的不同位置；

9.根据权利要求1-4任一所述的一种消防运输装置，其特征在于：还包括把手(9)，所述把手(9)设置两个，两个把手(9)对称固定在长方形架体(1)的外边沿。

10.根据权利要求7所述的一种消防运输装置，其特征在于：两个把手(9)分别固定在长方形架体(1)的两条长边上。

技术总结
本技术公开了一种消防运输装置，其涉及转运装置领域，技术方案要点包括长方形架体、三角爬楼轮、第一支撑装置、第二支撑装置；第一支撑装置、第二支撑装置分别固定在长方形架体底部的两端；所述第一支撑装置设置两个，第一支撑装置的支撑高度可调，两个第一支撑装置沿长方形架体宽边方向排布；两个第一支撑装置底部分别与两个三角爬楼轮转动连接；所述第二支撑装置设置两个，第二支撑装置的支撑高度固定，两个第二支撑装置沿长方形架体宽边方向排布，两个第二支撑装置底部分别与两个三角爬楼轮转动连接。本技术中第一支撑装置的高度可调节，从而使得长方形架体在楼梯上仍可保持水平，有利于大型物体与伤员的运输。

技术研发人员：赖俊宏,宋思岐,易宗发,温辰宗,刘宇辉
受保护的技术使用者：四会市消防救援大队
技术研发日：20230810
