一种精神科药物分配器

本技术涉及药物分配器，具体为一种精神科药物分配器。

背景技术：

1、精神科是医院中治疗表现在行为、心理活动上的紊乱为主的神经系统疾病的科室；随着医学的发展，精神科这一领域已经划分出了更多专科，其中包括：儿童青年精神医学、成人精神医学、老年精神医学、照会精神医学、急诊精神医学、成瘾精神医学、司法精神医学、睡眠医学、行为医学、身心医学等。

2、通过检索发现中国专利公开号cn216630460u公开的《一种精神科治疗用药物分配器》，提出了现有一些分配器不便于对不同液体药物进行分配，分配后的药物不便于混合搅拌，降低分配器整体的实用性，影响使用，该专利通过将对应的放置壳将不同的药物通过下料管进行排出，通过控制器控制电磁阀进行工作，便于电磁阀控制下料管排料工作，便于不通过药液流入混合壳中，启动伺服电机，伺服电机驱动搅拌轴转动，搅拌轴带动搅拌片对混合壳中的药液进行混合，提高药液的混合均匀效果，通过排出管进行排出，方便食用药液，满足工作者的使用需求。

3、但是，该装置中缺少对药物的测量手段，对药物配比产生影响，导致药物配比不够精确。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种精神科药物分配器，来解决上述装置中缺乏药物测量手段，药物配比不够精确的问题。

2、本实用新型的目的是这样实现的：

3、一种精神科药物分配器，包括定量装置，所述定量装置的右端设有研磨装置；

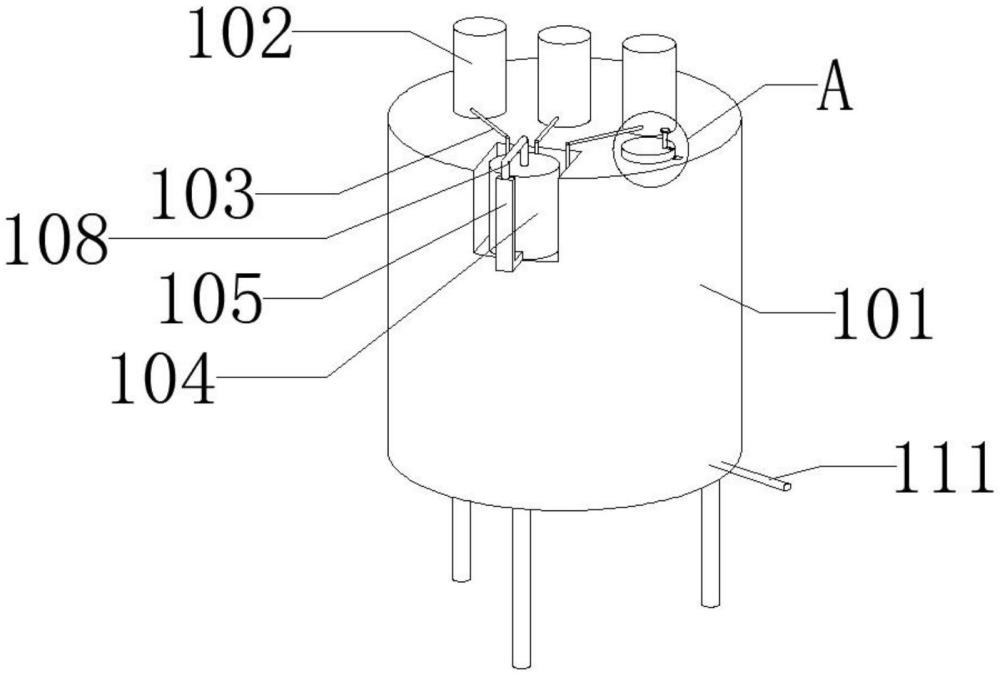

4、所述定量装置包括箱体，所述箱体的上端设有若干个储存桶，所述储存桶的下端固定连接有导管，所述导管的另一端固定连接有量筒，所述量筒的前端固定连接有导轨，所述导轨的下端固定连接有电机一，所述电机一的上端固定连接有螺杆，所述螺杆的外表面螺纹连接有u形杆，所述u形杆的另一端固定连接有挡板，所述量筒的下端固定连接有下料口；

5、所述研磨装置包括底座，所述底座的上端设有料盒，所述底座的上端铰接有盖板，所述盖板的下端内表面转动连接有切割网，所述盖板的内顶壁固定连接有电机二，所述电机二的下端固定连接有转轴，所述转轴的外表面滑动连接有磨板，所述磨板的上端活动连接有限位杆。

6、优选的，所述u形杆与导轨滑动连接，所述挡板的外表面与量筒滑动连接。

7、优选的，所述下料口贯穿箱体并延伸至箱体的内部，所述箱体的底端固定连接有电机三，所述电机三的上端固定连接有搅拌轴，所述搅拌轴的外表面固定连接有搅拌叶。

8、优选的，所述箱体的底端两侧安装有加热块，所述箱体的下端右侧设有出料口。

9、优选的，所述底座与箱体固定连接，所述磨板的下端与切割网滑动连接。

10、优选的，所述盖板的上端滑动连接有插杆，所述限位杆的右端开设有与插杆相适配的插槽。

11、优选的，所述底座的上端两侧设有定位块，所述底座的右端开设有凹槽。

12、有益效果：

13、第一、本实用新型，通过根据需要配比的药品量，启动电机一，电机一带动螺杆转动，螺杆带动u形杆沿导轨上下移动，u形杆带动挡板在量筒上下移动，通过量筒上的刻度尺确定挡板停留的位置，将储存桶内的药液通过导管输送进入量筒内，从而达到药品快速定量配比，提高混合效率和混合精度的效果。

14、第二、本实用新型，通过将固体颗粒放在料盒内，关闭盖板，盖板带动切割网对固体颗粒进行切割破碎，接着按压限位杆，限位杆带动磨板下降，使磨板的下端与切割网的下端位于同一水平面上，启动电机二，电机二带动转轴转动，转轴带动磨板和切割网转动，从而对固体颗粒进一步研磨粉碎，达到便于快速粉碎固体颗粒，提高配药效率的效果。

技术特征：

1.一种精神科药物分配器，包括定量装置(1)，其特征在于：所述定量装置(1)的右端设有研磨装置(2)；

2.根据权利要求1所述的一种精神科药物分配器，其特征在于：所述u形杆(108)与导轨(105)滑动连接，所述挡板(109)的外表面与量筒(104)滑动连接。

3.根据权利要求1所述的一种精神科药物分配器，其特征在于：所述下料口(110)贯穿箱体(101)并延伸至箱体(101)的内部，所述箱体(101)的底端固定连接有电机三，所述电机三的上端固定连接有搅拌轴，所述搅拌轴的外表面固定连接有搅拌叶。

4.根据权利要求1所述的一种精神科药物分配器，其特征在于：所述箱体(101)的底端两侧安装有加热块，所述箱体(101)的下端右侧设有出料口(111)。

5.根据权利要求1所述的一种精神科药物分配器，其特征在于：所述底座(201)与箱体(101)固定连接，所述磨板(207)的下端与切割网(204)滑动连接。

6.根据权利要求1所述的一种精神科药物分配器，其特征在于：所述盖板(203)的上端滑动连接有插杆(2030)，所述限位杆(208)的右端开设有与插杆(2030)相适配的插槽。

7.根据权利要求1所述的一种精神科药物分配器，其特征在于：所述底座(201)的上端两侧设有定位块(209)，所述底座(201)的右端开设有凹槽。

技术总结
本技术涉及药物分配器技术领域，且公开了一种精神科药物分配器，包括定量装置，所述定量装置的右端设有研磨装置所述定量装置包括箱体，所述箱体的上端设有若干个储存桶，所述储存桶的下端固定连接有导管，所述导管的另一端固定连接有量筒，所述量筒的前端固定连接有导轨，所述导轨的下端固定连接有电机一。该精神科治疗用药物分配器，通过根据需要配比的药品量，启动电机一，电机一带动螺杆转动，螺杆带动U形杆沿导轨上下移动，U形杆带动挡板在量筒上下移动，通过量筒上的刻度尺确定挡板停留的位置，将储存桶内的药液通过导管输送进入量筒内，从而达到药品快速定量配比，提高混合效率和混合精度的效果。

技术研发人员：梁馨月
受保护的技术使用者：哈尔滨医科大学
技术研发日：20230823
技术公布日：2024/7/11
