一种指夹式脉搏血氧仪的制作方法

本技术涉及脉搏血氧仪，具体为一种指夹式脉搏血氧仪。

背景技术：

1、脉搏血氧仪是检测血氧饱和度的设备，其中血氧饱和度代表血液中氧含量的变化，一般认为血氧饱度正常值应不低于94％，在94％以下被视为供氧不足，以便携的指夹式脉搏血氧仪为例，部分的指夹式脉搏血氧仪由内置复位弹簧夹提供转动压夹的作用力，通过上下两个壳体围绕一个可旋转轴体进行转动压夹待测手指，其斜向压夹开口的压夹测量方式与待测手指的贴合面积不大，易出现指夹式脉搏血氧仪脱落的情况，因此，针对上述问题提出一种指夹式脉搏血氧仪。

技术实现思路

1、本实用新型的目的在于提供一种指夹式脉搏血氧仪，以解决上述背景技术中提出的部分的指夹式脉搏血氧仪由内置复位弹簧夹提供转动压夹的作用力，通过上下两个壳体围绕一个可旋转轴体进行转动压夹待测手指，其斜向压夹开口的压夹测量方式与待测手指的贴合面积不大，易出现指夹式脉搏血氧仪脱落的情况的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种指夹式脉搏血氧仪，包括底壳体，所述底壳体顶部设置有顶壳体，所述底壳体左右端外侧以及顶壳体左右端外侧均固定设置有贴板，所述贴板外侧固定设置有条带，所述条带一端固定设置有柔性指带，所述柔性指带内壁固定设置有硅胶衬垫，所述底壳体左右端外侧以及顶壳体左右端外侧均固定设置有筒壳，所述筒壳顶端内壁、底端内壁之间均固定设置有弹簧阻尼器，所述底壳体顶端以及顶壳体底端均固定设置有压片，位于顶部的所述压片底端固定设置有导向杆。

4、优选的，所述贴板、条带、弹簧阻尼器、压片以及导向杆均有四个，所述底壳体竖向中轴线为对称分布位置处，所述底壳体左右端、顶壳体左右端设置的贴板与底壳体顶端、顶壳体底端设置的压片垂直。

5、优选的，所述柔性指带内部设置的硅胶衬垫有三个，所述柔性指带前后端向中轴线为对称分布位置处。

6、优选的，所述筒壳共有八个，所述底壳体左右端向中轴线为对称分布位置处，位于顶端的所述筒壳底端面与位于底端的筒壳的顶端面之间的距离为压片厚度的三倍。

7、优选的，位于顶端的所述压片底端面与位于底端的设置的压片顶端面贴合接触，位于底部的所述压片内部以及底壳体顶端内部均开设有圆孔，所述导向杆与底壳体顶端内部圆孔以及位于底部的压片内部圆孔嵌合接触。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型中，通过设置的底壳体、顶壳体、贴板、条带、柔性指带、硅胶衬垫、筒壳、弹簧阻尼器、压片以及导向杆，贴板外侧设置的条带、柔性指带为对食指以及无名指进行穿戴的辅助柔性带，通过柔性指带以及内部设置的硅胶衬垫起到对食指以及无名指的滑动摩擦穿戴，在弹簧阻尼器的作用下，可时刻保持中指与顶壳体以及底壳体感应区的高贴合接触的柔性压夹，以解决上述提出的部分的指夹式脉搏血氧仪由内置复位弹簧夹提供转动压夹的作用力，通过上下两个壳体围绕一个可旋转轴体进行转动压夹待测手指，其斜向压夹开口的压夹测量方式与待测手指的贴合面积不大，易出现指夹式脉搏血氧仪脱落的情况的问题。

技术特征：

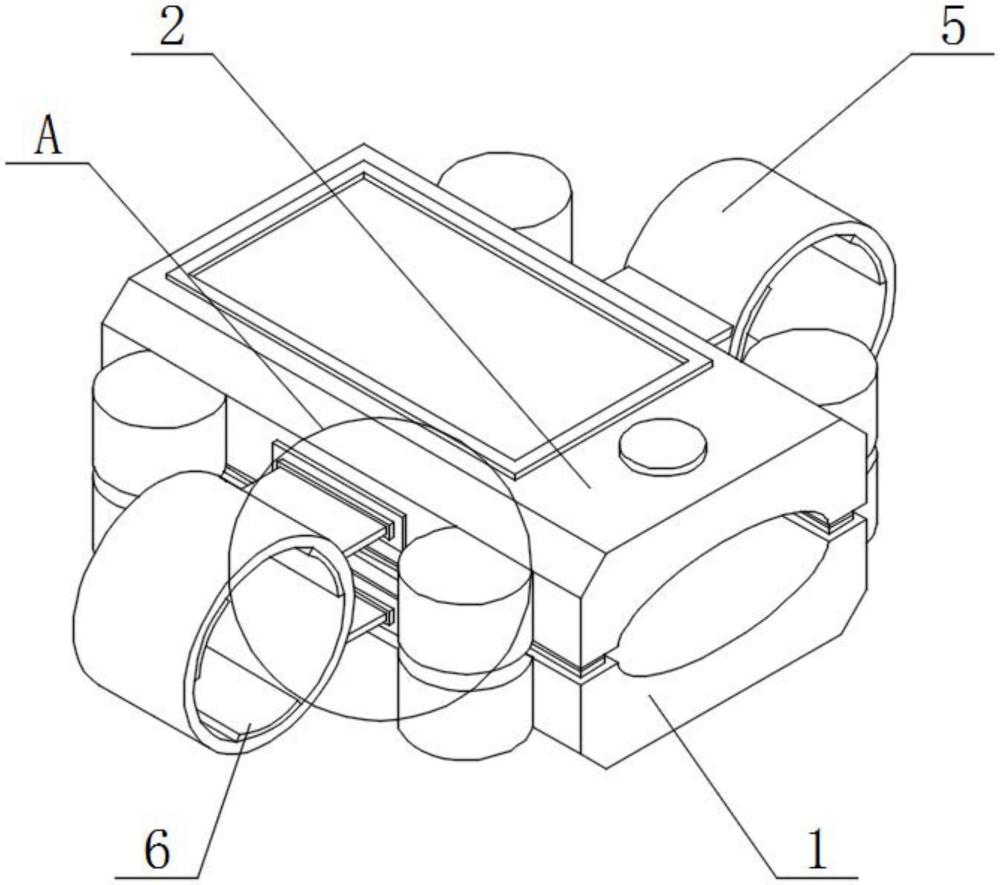

1.一种指夹式脉搏血氧仪，包括底壳体(1)，其特征在于：所述底壳体(1)顶部设置有顶壳体(2)，所述底壳体(1)左右端外侧以及顶壳体(2)左右端外侧均固定设置有贴板(3)，所述贴板(3)外侧固定设置有条带(4)，所述条带(4)一端固定设置有柔性指带(5)，所述柔性指带(5)内壁固定设置有硅胶衬垫(6)，所述底壳体(1)左右端外侧以及顶壳体(2)左右端外侧均固定设置有筒壳(7)，所述筒壳(7)顶端内壁、底端内壁之间均固定设置有弹簧阻尼器(8)，所述底壳体(1)顶端以及顶壳体(2)底端均固定设置有压片(9)，位于顶部的所述压片(9)底端固定设置有导向杆(10)。

2.根据权利要求1所述一种指夹式脉搏血氧仪，其特征在于：所述贴板(3)、条带(4)、弹簧阻尼器(8)、压片(9)以及导向杆(10)均有四个，所述底壳体(1)竖向中轴线为对称分布位置处，所述底壳体(1)左右端、顶壳体(2)左右端设置的贴板(3)与底壳体(1)顶端、顶壳体(2)底端设置的压片(9)垂直。

3.根据权利要求1所述一种指夹式脉搏血氧仪，其特征在于：所述柔性指带(5)内部设置的硅胶衬垫(6)有三个，所述柔性指带(5)前后端向中轴线为对称分布位置处。

4.根据权利要求1所述一种指夹式脉搏血氧仪，其特征在于：所述筒壳(7)共有八个，所述底壳体(1)左右端向中轴线为对称分布位置处，位于顶端的所述筒壳(7)底端面与位于底端的筒壳(7)的顶端面之间的距离为压片(9)厚度的三倍。

5.根据权利要求1所述一种指夹式脉搏血氧仪，其特征在于：位于顶端的所述压片(9)底端面与位于底端的设置的压片(9)顶端面贴合接触，位于底部的所述压片(9)内部以及底壳体(1)顶端内部均开设有圆孔，所述导向杆(10)与底壳体(1)顶端内部圆孔以及位于底部的压片(9)内部圆孔嵌合接触。

技术总结
本技术涉及脉搏血氧仪技术领域，尤其为一种指夹式脉搏血氧仪，包括底壳体，底壳体顶部设置有顶壳体，底壳体左右端外侧以及顶壳体左右端外侧均固定设置有贴板，贴板外侧固定设置有条带，条带一端固定设置有柔性指带，柔性指带内壁固定设置有硅胶衬垫，底壳体左右端外侧以及顶壳体左右端外侧均固定设置有筒壳，筒壳顶端内壁、底端内壁之间均固定设置有弹簧阻尼器，底壳体顶端以及顶壳体底端均固定设置有压片，位于顶部的压片底端固定设置有导向杆，本技术通过底壳体、顶壳体、贴板、条带、柔性指带、硅胶衬垫、筒壳、弹簧阻尼器、压片以及导向杆形成指夹式脉搏血氧仪的柔性压夹以及防脱落的结构。

技术研发人员：邱伟铭,陈伟健,李健全,陈挺
受保护的技术使用者：悠健电子（东莞）有限公司
技术研发日：20230831
技术公布日：2024/7/29
