一种手持式肩颈按摩器的制作方法

本技术涉及按摩器，尤其涉及一种手持式肩颈按摩器。

背景技术：

1、随着社会的快速发展，人们的生活水平逐渐提高，长期坐着工作的人身体长期不同，特别是肩颈部分容易僵硬、酸痛，为了缓解工作的劳累，按摩设备广泛运用在人们的生活中，相对与座椅式和卧式的按摩设备，手持式按摩器因其轻便、容易携带、价格实惠等优点，越来越受人们的欢迎。

2、现有的一种手持式肩颈按摩器(公开号：cn219614350u)至少有以下弊端：

3、上述专利在使用时，通过按摩头本体带动按摩头震动，使按摩头对肩颈部位进行按摩，由于以上专利中按摩头的角度是固定的，固定角度的按摩头只能在特定的肩颈部位进行按摩，无法灵活地适应不同位置的按摩需求，降低了装置的实用性。

技术实现思路

1、本实用新型的目的是为了解决现有技术中按摩头的角度是固定的，固定角度的按摩头只能在特定的肩颈部位进行按摩，无法灵活地适应不同的按摩需求，降低了装置的实用性的问题，而提出的一种手持式肩颈按摩器。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种手持式肩颈按摩器，包括按摩器本体，所述按摩器本体一端的端面安装有按摩头，所述按摩头与按摩器本体螺纹连接，所述按摩器本体底端的外表面转动安装有握柄，所述握柄为中空结构，所述握柄的内部设有调整按摩头角度的调节机构，所述调节机构包括固定安装于握柄内壁的滑套，所述滑套的内壁滑动安装有方形滑柱，所述按摩器本体靠近底端的一侧外表面固定安装有连杆，所述连杆与按摩器本体的中心线夹角为90°，所述方形滑柱的顶端固定安装有支座，所述支座的内壁转动安装有驱动杆，所述驱动杆远离支座的一端与连杆的一端转动安装，所述握柄的内部设有带动方形滑柱滑动的驱动机构。

4、作为本实用新型的进一步方案，所述驱动机构包括固定安装于握柄靠近底端内壁的固定块，所述固定块靠近按摩头一侧的外表面转动安装有丝杆。

5、作为本实用新型的进一步方案，所述丝杆远离固定块的一端插设于方形滑柱的内部，并与其螺纹连接。

6、作为本实用新型的进一步方案，所述丝杆靠近固定块一端的外表面固定安装有旋钮，所述握柄相对按摩头一侧的外表面贯穿开设有开口，所述旋钮的圆周外表面通过开口裸露在握柄外部。

7、作为本实用新型的进一步方案，所述按摩器本体的圆周外表面开设有安装槽，所述安装槽的内壁安装有弹性橡胶圈，所述弹性橡胶圈的外表面固定安装有护罩，所述护罩为柔软型棉布材料制成。

8、作为本实用新型的进一步方案，所述旋钮的圆周外表面设置有防滑条纹。

9、与现有技术相比，本实用新型具有如下有益效果：

10、通过手中转动旋钮，使旋钮带动丝杆转动，通过丝杆带动方形滑柱沿着滑套上下移动，使方形滑柱带动支座上下移动，通过支座带动驱动杆上下移动，驱动杆通过连杆带动按摩头绕着转动位置转动，通过本装置可以调整按摩头的角度，便于使用人员根据需要按摩的位置灵活的调整按摩头的角度，提高了装置使用的实用性。

技术特征：

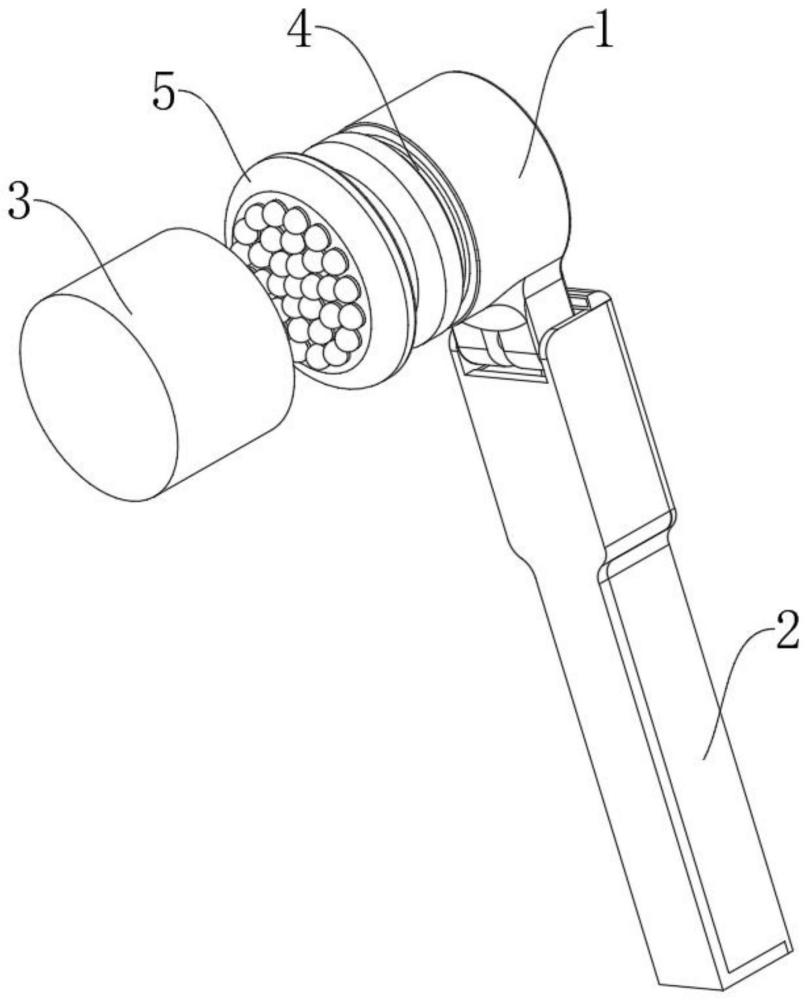

1.一种手持式肩颈按摩器，包括按摩器本体(1)，其特征在于，所述按摩器本体(1)一端的端面安装有按摩头(5)，所述按摩头(5)与按摩器本体(1)螺纹连接，所述按摩器本体(1)底端的外表面转动安装有握柄(2)，所述握柄(2)为中空结构，所述握柄(2)的内部设有调整按摩头(5)角度的调节机构，所述调节机构包括固定安装于握柄(2)内壁的滑套(6)，所述滑套(6)的内壁滑动安装有方形滑柱(7)，所述按摩器本体(1)靠近底端的一侧外表面固定安装有连杆(9)，所述连杆(9)与按摩器本体(1)的中心线夹角为90°，所述方形滑柱(7)的顶端固定安装有支座(13)，所述支座(13)的内壁转动安装有驱动杆(8)，所述驱动杆(8)远离支座(13)的一端与连杆(9)的一端转动安装，所述握柄(2)的内部设有带动方形滑柱(7)滑动的驱动机构。

2.根据权利要求1所述的一种手持式肩颈按摩器，其特征在于，所述驱动机构包括固定安装于握柄(2)靠近底端内壁的固定块(11)，所述固定块(11)靠近按摩头(5)一侧的外表面转动安装有丝杆(12)。

3.根据权利要求2所述的一种手持式肩颈按摩器，其特征在于，所述丝杆(12)远离固定块(11)的一端插设于方形滑柱(7)的内部，并与其螺纹连接。

4.根据权利要求2所述的一种手持式肩颈按摩器，其特征在于，所述丝杆(12)靠近固定块(11)一端的外表面固定安装有旋钮(10)，所述握柄(2)相对按摩头(5)一侧的外表面贯穿开设有开口，所述旋钮(10)的圆周外表面通过开口裸露在握柄(2)外部。

5.根据权利要求1所述的一种手持式肩颈按摩器，其特征在于，所述按摩器本体(1)的圆周外表面开设有安装槽(4)，所述安装槽(4)的内壁安装有弹性橡胶圈(14)，所述弹性橡胶圈(14)的外表面固定安装有护罩(3)，所述护罩(3)为柔软型棉布材料制成。

6.根据权利要求4所述的一种手持式肩颈按摩器，其特征在于，所述旋钮(10)的圆周外表面设置有防滑条纹。

技术总结
本技术涉及按摩器技术领域，公开了一种手持式肩颈按摩器，包括按摩器本体，所述按摩器本体一端的端面安装有按摩头，所述按摩头与按摩器本体螺纹连接，所述按摩器本体底端的外表面转动安装有握柄。本技术通过手中转动旋钮，使旋钮带动丝杆转动，通过丝杆带动方形滑柱沿着滑套上下移动，使方形滑柱带动支座上下移动，通过支座带动驱动杆上下移动，驱动杆通过连杆带动按摩头绕着转动位置转动，通过本装置可以调整按摩头的角度，便于使用人员根据需要按摩的位置灵活的调整按摩头的角度，提高了装置使用的实用性。

技术研发人员：张爱忠
受保护的技术使用者：山东北大医疗鲁中医院有限公司
技术研发日：20230919
技术公布日：2024/9/9
