一种手臂固定架

本技术属于医疗保健设备，更具体的说是涉及一种手臂固定架。

背景技术：

1、乳腺手术作为一种成熟的技术，被广泛应用，救治了无数患者，但随之而来的术后康复问题也成为了一大难题，经历手术一侧的手臂，术后难以活动，手臂长时间不活动会发生发青、溃烂等现象，强行活动患者手臂，则会给患者带来极大的痛苦，现有技术中国专利(cn216168168u)公开了一种手臂固定架，其装置通过第一固定臂与第二固定臂铰接，活动患者大小臂，通过拉筋装置避免聚筋现象发生，但其忽略了患者手臂长时间放在第一固定臂与第二固定臂之中，手臂表面会受到压迫，长时间的压迫会导致手臂发生发青、溃烂等现象。

2、因此，如何提供一种手臂固定架是本领域技术人员亟需解决的问题。

技术实现思路

1、有鉴于此，本实用新型提供了一种手臂固定架，具有可根据手臂的弯曲程度进行充气或者放气，保证患者手臂所受压力适宜，手臂可以随意转动的优点。

2、为了实现上述目的，本实用新型采用如下技术方案：

3、一种手臂固定架，包括：底板、支撑杆、肘座、手臂套件、转动机构、放气机构、充气泵、充气软管、气囊和充气机构；所述底板安装在病床一侧，所述支撑杆安装在底板上，所述转动机构安装在支撑杆上，所述肘座安装在转动机构上，所述手臂套件安装在肘座上，所述转动机构用于以肘座为圆心转动手臂套件，所述手臂套件内侧安装有气囊，所述放气机构安装在手臂套件的一侧，并与气囊连通，所述充气泵安装在底板上，所述充气软管一端与充气泵的输出端连接，另一端与充气机构连通，所述充气机构安装在手臂套件的一侧，且与气囊连通。

4、进一步地，所述转动机构包括：u型板、转动板、螺栓、第一弹簧和垫片；所述u型板安装在支撑杆上，所述转动板内侧与u型板抵接，转动板顶端与肘座相连，所述螺栓穿过u型板与转动板栓接，所述垫片滑动套设在螺栓上，所述第一弹簧的一端与螺栓的头部抵接，另一端与垫片抵接。

5、进一步地，所述放气机构包括：放气管、第一圆管、第二弹簧和第一圆管扣件；所述放气管安装在手臂套件的一侧，所述第一圆管套设在放气管内部，且穿过手臂套件与气囊连通，所述第二弹簧一端与放气管的一侧连接，另一端与第一圆管扣件连接，所述第一圆管扣件位于放气管的内部，所述第一圆管扣件的直径与第一圆管的内径相同。

6、进一步地，所述充气机构包括充气管、第二圆管、第三弹簧和第二圆管扣件；所述充气管安装在手臂套件的一侧，所述第二圆管套设在充气管内部，所述第三弹簧一端与手臂套件抵接，所述充气管内部的手臂套件上开设有通孔，所述气囊通过通孔与充气管连通，另一端与第二圆管扣件连接，所述第二圆管扣件位于充气管内部，所述第二圆管扣件的直径与第二圆管的内径相同，所述充气管与充气软管连通。

7、进一步地，所述气囊数量为多个，截面为圆形，沿手臂套件内侧周向设置，所述放气机构与气囊连接的截面，气囊的形状为环形，所述充气机构与气囊连接的截面，气囊的形状为环形，所述形状为环形的气囊紧贴手臂套件的内侧，所述形状为环形的气囊与截面为圆形的气囊连通。

8、本实用新型的有益效果在于：

9、本实用新型结构简单，使用方便，使用时，将患者手臂放入手臂套件内部，手臂套件内部的气囊完全包裹住患者手臂，保证患者手臂不会发生发青、溃烂等现象，当患者活动手臂时，手臂弯曲导致气囊内部气压增大，第一圆管扣件被顶开，对气囊进行放气，避免气囊内部气压过大，压迫患者手臂，在进行放气时，由于气囊内部气压大，所以第二圆管扣件会扣在第二圆管上，避免充气软管中的气体进入气囊，当气囊中的气压与外界气压相同时，第二弹簧会推动第一圆管扣件扣在第一圆管上，避免放气过多，导致气囊内部气压过低，当患者完成活动放平手臂时，此时，气囊内部气压减小，小于外界气压，第二圆管扣件在外界气压的作用下被顶开，充气软管中的气体进入气囊，直至气囊中的气压等于外界气压，第二圆管扣件才会在第三弹簧的作用下与第二圆管抵接，完成整个气囊的充放气过程。同时转动机构可以使得患者手臂可以自由的左右转动。从而使得本实用新型具有可根据手臂的弯曲程度进行充气或者放气，保证患者手臂所受压力适宜，手臂可以随意转动的优点。

技术特征：

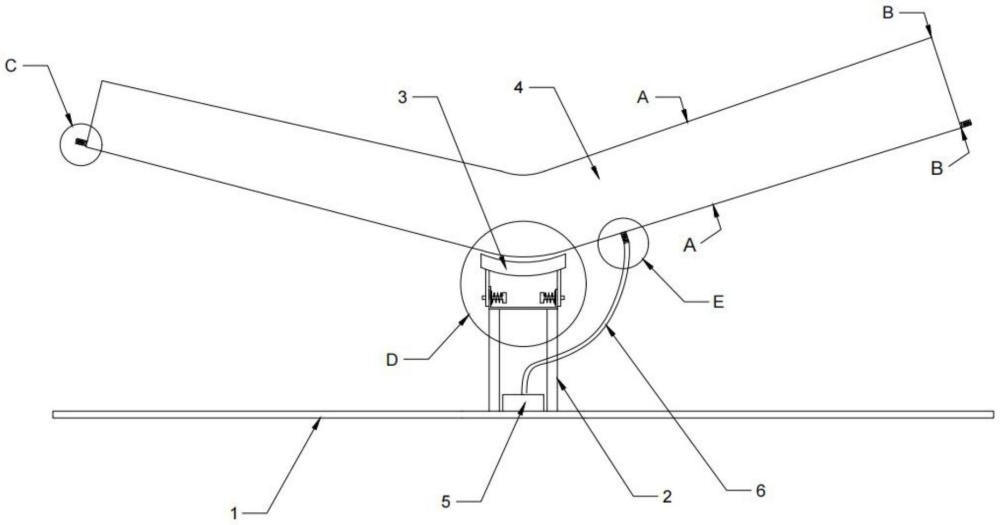

1.一种手臂固定架，其特征在于，包括：底板(1)、支撑杆(2)、肘座(3)、手臂套件(4)、转动机构、放气机构、充气泵(5)、充气软管(6)、气囊(7)和充气机构；所述底板(1)安装在病床一侧，所述支撑杆(2)安装在底板(1)上，所述转动机构安装在支撑杆(2)上，所述肘座(3)安装在转动机构上，所述手臂套件(4)安装在肘座(3)上，所述转动机构用于以肘座(3)为圆心转动手臂套件(4)，所述手臂套件(4)内侧安装有气囊(7)，所述放气机构安装在手臂套件(4)的一侧，并与气囊(7)连通，所述充气泵(5)安装在底板(1)上，所述充气软管(6)一端与充气泵(5)的输出端连接，另一端与充气机构连通，所述充气机构安装在手臂套件(4)的一侧，且与气囊(7)连通。

2.根据权利要求1所述的一种手臂固定架，其特征在于，所述转动机构包括：u型板(8)、转动板(9)、螺栓(10)、第一弹簧(11)和垫片(12)；所述u型板(8)安装在支撑杆(2)上，所述转动板(9)内侧与u型板(8)抵接，转动板(9)顶端与肘座(3)相连，所述螺栓(10)穿过u型板(8)与转动板(9)栓接，所述垫片(12)滑动套设在螺栓(10)上，所述第一弹簧(11)的一端与螺栓(10)的头部抵接，另一端与垫片(12)抵接。

3.根据权利要求1所述的一种手臂固定架，其特征在于，所述放气机构包括：放气管(13)、第一圆管(14)、第二弹簧(15)和第一圆管扣件(16)；所述放气管(13)安装在手臂套件(4)的一侧，所述第一圆管(14)套设在放气管(13)内部，且穿过手臂套件(4)与气囊(7)连通，所述第二弹簧(15)一端与放气管(13)的一侧连接，另一端与第一圆管扣件(16)连接，所述第一圆管扣件(16)位于放气管(13)的内部，所述第一圆管扣件(16)的直径与第一圆管(14)的内径相同。

4.根据权利要求1所述的一种手臂固定架，其特征在于，所述充气机构包括充气管(17)、第二圆管(18)、第三弹簧(19)和第二圆管扣件(20)；所述充气管(17)安装在手臂套件(4)的一侧，所述第二圆管(18)套设在充气管(17)内部，所述第三弹簧(19)一端与手臂套件(4)抵接，所述充气管(17)内部的手臂套件(4)上开设有通孔，所述气囊(7)通过通孔与充气管(17)连通，另一端与第二圆管扣件(20)连接，所述第二圆管扣件(20)位于充气管(17)内部，所述第二圆管扣件(20)的直径与第二圆管(18)的内径相同，所述充气管(17)与充气软管(6)连通。

5.根据权利要求1所述的一种手臂固定架，其特征在于，所述气囊(7)数量为多个，截面为圆形，沿手臂套件(4)内侧周向设置，所述放气机构与气囊(7)连接的截面，气囊(7)的形状为环形，所述充气机构与气囊(7)连接的截面，气囊(7)的形状为环形，所述形状为环形的气囊(7)紧贴手臂套件(4)的内侧，所述形状为环形的气囊(7)与截面为圆形的气囊(7)连通。

技术总结
本技术公开了一种手臂固定架，属于医疗保健设备技术领域，所述底板安装在病床一侧，所述支撑杆安装在底板上，所述转动机构安装在支撑杆上，所述肘座安装在转动机构上，所述手臂套件安装在肘座上，所述转动机构用于以肘座为圆心转动手臂套件，所述手臂套件内侧安装有气囊，所述放气机构安装在手臂套件的一侧，并与气囊连通，所述充气泵安装在底板上，所述充气软管一端与充气泵的输出端连接，另一端与充气机构连通，所述充气机构安装在手臂套件的一侧，且与气囊连通。本技术具有可根据手臂的弯曲程度进行充气或者放气，保证患者手臂所受压力适宜，手臂可以随意转动的优点。

技术研发人员：张晓龙,薄素玲,钱欣宇,杜德成,张晓冬,冯泽,赵丰雨,王利军,董拉云,程巧英,刘芬,门德,卜志卫,张洪武,赵立林,张立贺
受保护的技术使用者：北京大学肿瘤医院内蒙古医院（内蒙古医科大学附属肿瘤医院、内蒙古自治区肿瘤医院、内蒙古自治区癌症中心）
技术研发日：20230925
技术公布日：2024/6/20
