一次性可检测呼吸流量的咬嘴的制作方法

本技术属于医疗器械，涉及肺功能检测技术的改进，具体说是一种一次性可检测呼吸流量的咬嘴。

背景技术：

1、肺功能检测是呼吸系统疾病治疗过程中必要的检测手段，通过肺检测设备检测测试者的肺活量大小等指标，从而对测试者的病情进行判断，使用肺检测设备时需要通过咬嘴与肺检测设备的管道接通，测试者通过咬嘴向肺检测设备内部吹气，从而对肺活量进行检测。为了保证检测的安全卫生，防止交叉感染，目前普遍使用一次性的呼吸咬嘴。

2、在测试肺功能场景下，现有设备使用时是将咬嘴、过滤器和流量计组合，流量计由于结构复杂，制作成本较高，因此，需要消毒后重复使用，增加了医护人员的工作量，使用不方便。

3、因此，如何设计一种一次性可检测呼吸流量的咬嘴，其结构简单，测量精准，使用方便，制作成本较低，适于一次性使用。这是目前本领域亟待解决的技术问题。

技术实现思路

1、为解决现有技术存在上述的问题，本实用新型提供一种一次性可检测呼吸流量的咬嘴，其结构简单，测量精准，使用方便，制作成本较低，适于一次性使用。

2、本实用新型的目的是通过以下技术方案实现的：

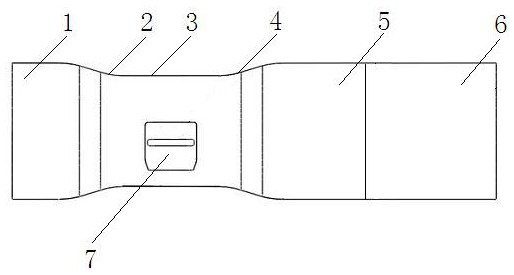

3、一次性可检测呼吸流量的咬嘴，包括咬嘴部及压差流量检测部，所述咬嘴部为空心圆管，压差流量检测部包括文丘里管结构、压差孔板及压差采集部，所述文丘里管结构包括依次连接的出入口段、收缩段、喉口段，其特征在于，所述压差孔板设置于文丘里管结构的喉口段，咬嘴部与文丘里管结构的出入口段连接，咬嘴部与压差流量检测部为一体结构。

4、对上述技术方案的改进：所述压差孔板为具有中心圆孔和环绕圆孔的多孔板，所述压差采集部包括设置所述压差孔板两侧的喉口段侧壁上的第一取压口和第二取压口。

5、对上述技术方案的进一步改进：所述喉口段的出口端设置扩散段，所述喉口段两端的所述收缩段与所述扩散段对称设置，所述第一取压口与第二取压口以所述压差孔板为对称中心的对称设置在所述喉口段同一侧的侧壁上，所述第一取压口及第二取压口均位于所述喉口段的轴线所在的水平面上，用于实现双向流体流量监测。

6、对上述技术方案的进一步改进：所述压差孔板为薄壁圆形板，所述压差孔板的周边与所述喉口段的内壁连接，所述中心圆孔的直径大于其周围的所述环绕圆孔的直径。

7、对上述技术方案的进一步改进：所述喉口段外侧壁上对称设置两个用于与压差式肺功能仪连接的卡扣，所述第一取压口连接第一取压管，所述第二取压口连接第二取压管，所述第一取压管和第二取压管从同一卡扣穿过，并向下引出，用于压差式肺功能仪的传感器接口对接。

8、对上述技术方案的进一步改进：所述喉口段外侧壁上对称设置两个用于与压差式肺功能仪连接的卡扣，所述第一取压口连接第一取压管，所述第二取压口连接第二取压管，所述第一取压管和第二取压管从同一卡扣穿过，并向下引出，用于压差式肺功能仪的传感器接口对接。

9、对上述技术方案的进一步改进：所述文丘里管结构还包括与所述扩散段末端连接的出口段，所述出口段、入口段及喉口段均为直圆管。

10、对上述技术方案的进一步改进：所述咬嘴部与所述压差流量检测部为采用医疗级材质制成的整体结构。

11、本实用新型与现有技术相比，具有如下优点和积极效果：

12、1.本实用新型将咬嘴部与压差流量检测部制成一体结构，文丘里管及压差孔板结合，其结构简单，使用方便，制作成本较低，适于一次性使用；

13、2.本实用新型采用特殊结构设计，独特的流道收缩及压差孔板上的中心圆孔和环绕圆孔均匀分布，可均化流体，能使流体节流后所产生的压差在壁面分布更均匀，并可获得较宽的量程范围，适应各种呼吸状态下测量；所测压力值更准确反映平均压差值，进而计算出的流速流量更准确；

14、3. 本实用新型采用对称设计结构，可以实现双向流体流量监测；

15、4.本实用新型便于与压差式肺功能仪以可拆卸方式连接，用于测量呼吸流量。

技术特征：

1.一次性可检测呼吸流量的咬嘴，包括咬嘴部及压差流量检测部，所述咬嘴部为空心圆管，压差流量检测部包括文丘里管结构、压差孔板及压差采集部，所述文丘里管结构包括依次连接的出入口段、收缩段、喉口段，其特征在于，所述压差孔板设置于文丘里管结构的喉口段，咬嘴部与文丘里管结构的出入口段连接，咬嘴部与压差流量检测部为一体结构。

2.根据权利要求1所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述压差孔板为具有中心圆孔和环绕圆孔的多孔板，所述压差采集部包括设置所述压差孔板两侧的喉口段侧壁上的第一取压口和第二取压口。

3.根据权利要求2所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述喉口段的出口端设置扩散段，所述喉口段两端的所述收缩段与所述扩散段对称设置，所述第一取压口与第二取压口以所述压差孔板为对称中心的对称设置在所述喉口段同一侧的侧壁上，所述第一取压口及第二取压口均位于所述喉口段的轴线所在的水平面上，用于实现双向流体流量监测。

4.根据权利要求2或3所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述压差孔板为薄壁圆形板，所述压差孔板的周边与所述喉口段的内壁连接，所述中心圆孔的直径大于其周围的所述环绕圆孔的直径。

5.根据权利要求2或3所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述喉口段外侧壁上对称设置两个用于与压差式肺功能仪连接的卡扣，所述第一取压口连接第一取压管，所述第二取压口连接第二取压管，所述第一取压管和第二取压管从同一卡扣穿过，并向下引出，用于压差式肺功能仪的传感器接口对接。

6.根据权利要求4所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述喉口段外侧壁上对称设置两个用于与压差式肺功能仪连接的卡扣，所述第一取压口连接第一取压管，所述第二取压口连接第二取压管，所述第一取压管和第二取压管从同一卡扣穿过，并向下引出，用于压差式肺功能仪的传感器接口对接。

7.根据权利要求3所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述文丘里管结构还包括与所述扩散段末端连接的出口段，所述出口段、入口段及喉口段均为直圆管。

8.根据权利要求1-3任一项所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述咬嘴部与所述压差流量检测部为采用医疗级材质制成的整体结构。

9.根据权利要求5所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述咬嘴部与所述压差流量检测部为采用医疗级材质制成的整体结构。

10.根据权利要求7所述的一次性可检测呼吸流量的咬嘴，其特征在于，所述咬嘴部与所述压差流量检测部为采用医疗级材质制成的整体结构。

技术总结
本技术提供一种一次性可检测呼吸流量的咬嘴，包括咬嘴部及压差流量检测部，咬嘴部为空心圆管，压差流量检测部包括文丘里管结构、压差孔板及压差采集部，文丘里管结构包括依次连接的出入口段、收缩段、喉口段，其特点是：压差孔板设置于文丘里管结构的喉口段内，咬嘴部与文丘里管结构的出入口段连接，咬嘴部与压差流量检测部为一体结构。压差孔板为具有中心圆孔和环绕圆孔的多孔板，压差采集部包括设置压差孔板两侧的喉道侧壁上的第一取压口和第二取压口。其结构简单，测量精准，使用方便，制作成本较低，适于一次性使用。

技术研发人员：赵德政,王尊家
受保护的技术使用者：青岛万瑞宝智能医疗有限公司
技术研发日：20231020
技术公布日：2024/9/26
