一种中药涂抹装置的制作方法

本技术涉及药贴生产，特别是涉及一种中药涂抹装置。

背景技术：

1、在治疗关节肿痛方面，中医有一种将药膏敷设在关节处的治疗方法，将中药磨成粉末，然后按比例添加适量水和蜂蜜搅拌成膏状，然后将药膏涂抹在一块大小合适的治疗巾上面，然后将治疗巾连同药膏敷设在关节处，然后进行绑定，进而实现相关治疗。

2、为了药膏的快速使用，都会提前生产出很多药贴来备用，但是，目前在生产的时候，都是通过人工将药膏涂抹在治疗巾上面，费时费力，生产效率低下，因此，需要一种中药涂抹装置来提高生产率。

技术实现思路

1、本实用新型的目的是提供一种中药涂抹装置，以解决上述现有技术中存在的问题。

2、一种中药涂抹装置，包括桌板，所述桌板底面两侧对称固接有腿板，所述桌板顶面中部向下开设有通槽，所述通槽内固定安装有输送机构；所述桌板的顶面沿所述输送机构的传输方向依次安装有下药机构和滚压机构；

3、所述下药机构包括对称固接在所述通槽两侧的支板，两个所述支板的顶端固接有同一横板，所述横板的侧面固接有药罐，所述药罐的顶端面和底端面通透且位于所述输送机构正上方，所述药罐的底端面收缩且底部呈倒圆台形；所述横板顶面安装有升降组件，所述升降组件上竖直固接有压杆，所述压杆底端由上到下伸入到所述药罐中并固接有压块；两个所述支板之间与所述药罐底端面对应的位置固接有切割组件；

4、所述滚压机构包括固接在所述桌板顶面的支架，所述支架上固接有支杆，所述支杆的底端向下延伸并固定安装有滚压轮。

5、优选的，所述升降组件包括固接在所述横板顶面的立板，所述立板的顶端水平固接有顶板，所述顶板与所述横板之间竖直转动安装有螺杆，所述螺杆上螺纹连接有滑块，所述螺杆的顶端由下到上贯穿所述横板并与固定安装在所述横板顶面的第一伺服电机传动连接；所述顶板和所述横板之间还竖直固接有滑杆，所述滑杆贯穿所述滑块；所述滑块的侧面水平固接有连接杆，所述连接杆远离所述滑块的一端延伸至所述药罐的正上方并与所述压杆固定连接。

6、优选的，所述切割组件包括设置在两个所述支板之间的电动推杆，所述电动推杆通过若干个支撑杆与两个所述支板固定连接，所述电动推杆的输出端朝向所述药罐并固接有切刀，所述切刀与所述药罐的底端面抵接。

7、优选的，所述输送机构包括水平转动安装在所述通槽内两端的辊轴，两个所述辊轴通过输送带传动连接；所述通槽侧壁位于两个所述辊轴之间的位置固接有支撑板；任一所述辊轴的一端由内向外贯穿所述桌板的侧面并与固定安装在所述桌板侧面的第二伺服电机传动连接。

8、优选的，所述压块的周壁与所述药罐内腔侧壁滑动连接，所述压块底部的形状与所述药罐内腔底部的形状相适配。

9、本实用新型公开了以下技术效果：

10、本实用新型能够将中药药膏进行切片，然后挤压固定在治疗巾上面，实现药贴的快速生产，降低了人力成本，提高了生产效率。

技术特征：

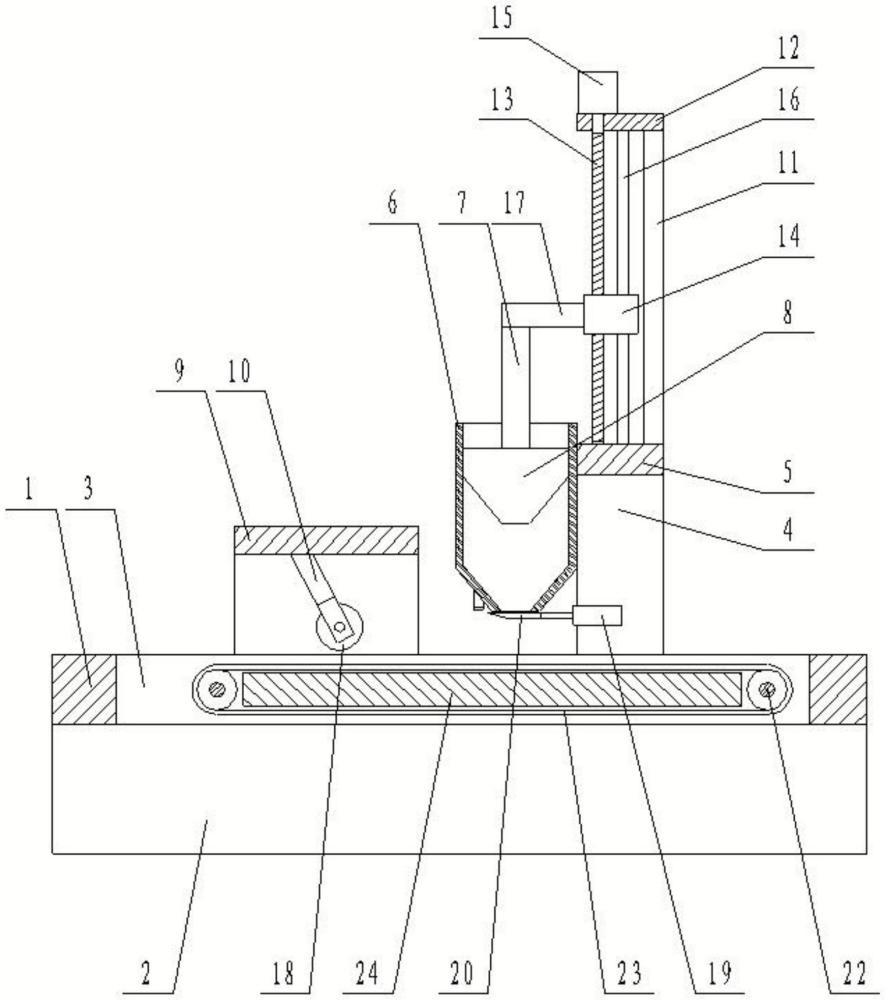

1.一种中药涂抹装置，其特征在于，包括：桌板（1），所述桌板（1）底面两侧对称固接有腿板（2），所述桌板（1）顶面中部向下开设有通槽（3），所述通槽（3）内固定安装有输送机构；所述桌板（1）的顶面沿所述输送机构的传输方向依次安装有下药机构和滚压机构；

2.根据权利要求1所述的一种中药涂抹装置，其特征在于：所述升降组件包括固接在所述横板（5）顶面的立板（11），所述立板（11）的顶端水平固接有顶板（12），所述顶板（12）与所述横板（5）之间竖直转动安装有螺杆（13），所述螺杆（13）上螺纹连接有滑块（14），所述螺杆（13）的顶端由下到上贯穿所述横板（5）并与固定安装在所述横板（5）顶面的第一伺服电机（15）传动连接；所述顶板（12）和所述横板（5）之间还竖直固接有滑杆（16），所述滑杆（16）贯穿所述滑块（14）；所述滑块（14）的侧面水平固接有连接杆（17），所述连接杆（17）远离所述滑块（14）的一端延伸至所述药罐（6）的正上方并与所述压杆（7）固定连接。

3.根据权利要求1所述的一种中药涂抹装置，其特征在于：所述切割组件包括设置在两个所述支板（4）之间的电动推杆（19），所述电动推杆（19）通过若干个支撑杆（21）与两个所述支板（4）固定连接，所述电动推杆（19）的输出端朝向所述药罐（6）并固接有切刀（20），所述切刀（20）与所述药罐（6）的底端面抵接。

4.根据权利要求1所述的一种中药涂抹装置，其特征在于：所述输送机构包括水平转动安装在所述通槽（3）内两端的辊轴（22），两个所述辊轴（22）通过输送带（23）传动连接；所述通槽（3）侧壁位于两个所述辊轴（22）之间的位置固接有支撑板（24）；任一所述辊轴（22）的一端由内向外贯穿所述桌板（1）的侧面并与固定安装在所述桌板（1）侧面的第二伺服电机（25）传动连接。

5.根据权利要求1所述的一种中药涂抹装置，其特征在于：所述压块（8）的周壁与所述药罐（6）内腔侧壁滑动连接，所述压块（8）底部的形状与所述药罐（6）内腔底部的形状相适配。

技术总结
本技术公开一种中药涂抹装置，包括桌板，桌板底面固接有腿板，桌板中部开设有通槽，通槽内安装有输送机构；桌板的顶面安装有下药机构和滚压机构；下药机构包括固接在通槽两侧的支板，两个支板顶端固接有同一横板，横板的侧面固接有药罐，药罐的顶端面和底端面通透且位于输送机构正上方，横板顶面安装有升降组件，升降组件上竖直固接有压杆，压杆底端伸入到药罐中并固接压块；两个支板之间固接有切割组件；滚压机构包括固接在桌板顶面的支架，支架上固接有支杆，支杆的底端向下延伸并固定安装有滚压轮；本技术能够将中药药膏进行切片，然后挤压固定在治疗巾上面，实现药贴的快速生产，降低了人力成本，提高了生产效率。

技术研发人员：魏欣妍,常会会,魏文娟
受保护的技术使用者：甘肃省中医院
技术研发日：20231115
技术公布日：2024/9/5
