一种易维护的微震压实式造型机的制作方法

本技术涉及造型机，具体为一种易维护的微震压实式造型机。

背景技术：

1、造型机是用于制造砂型的铸造设备，它的主要功能是：填砂，将松散的型砂填入砂箱中；紧实型砂，通过震实、压实、震压、射压等不同方法使砂箱中松散的型砂紧实，使砂型在搬运和浇注等过程中具有必要的强度；起模，利用不同机构将模样从紧实后的砂型中取出。

2、造型机最早出现于19世纪中期，早期的造型机是一种简单的手动压实带起模的机构，后来采用压缩空气作为震实和压实型砂的动力，1890年出现了震击式造型机，使造型效率和砂型精度都有了提高，造型机按其紧实型砂的方法不同可分为压实式、震实式、震压式、射压式造型机和抛砂机，现阶段，由于微震压实式造型机造出的砂型质量好，对基础要求也较低，大多数小型工厂、作坊通过微震压实式造型机与人工相结合的方式进行生产，生产操作时，工人将砂箱放置在工作台上，然后进行填砂，把砂石填充至高于砂箱的位置，然后启动机器进行震压造型，工作台与震铁在驱动装置的控制下相撞，从而完成震压造型的工作，但是实际操作过程中，多余的砂石会随着机器的震动而掉落至机器的其他部件以及地面上，这就容易造成砂石落在机器的润滑部位或者运转部位的问题，导致机器运转出现问题，甚至损坏机器的驱动装置，增加生产成本，同时，多余的落在地面的砂石也会带来不易清理的问题，影响工人的行走以及增加工人的劳动量，针对现有技术的不足，本实用新型提供了一种易维护的微震压实式造型机。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种易维护的微震压实式造型机，解决了上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种易维护的微震压实式造型机，包括机体，所述机体的顶部安装有压实板，所述机体的底部设置有驱动装置，所述驱动装置的顶部连接有工作台，所述工作台的侧边连接有滑轨，所述滑轨的内部卡接有收集板，所述滑轨的外沿连接有弯钩。

3、可选的，所述收集板活动插接在滑轨的内部，且收集板有三个，以及收集板的平面为漏斗形结构。

4、可选的，所述滑轨有三组，且滑轨分别连接在工作台的侧面。

5、可选的，所述弯钩的连接在滑轨的外端，且弯钩向上弯曲，以及弯钩与滑轨一一对应。

6、可选的，所述驱动装置的两侧配置有润滑系统，且驱动装置受机体内部控制器的控制。

7、本实用新型提供了一种易维护的微震压实式造型机，具备以下有益效果：

8、1、该易维护的微震压实式造型机，通过在工作台的两侧以及前方设置收集板，能够避免震压造型时多余砂石溢出到机器以及地面上，从而能够对该造型机的动力机构以及润滑系统起到保护作用，减少机器的故障，延长机器的寿命，同时通过滑轨外侧弯钩的配合，能够实现该收集板的放下，从而方便人工的操作以及砂石的收集，方便工人的使用以及该机器的操作。

9、2、该易维护的微震压实式造型机，通过在工作台的外侧设置滑轨，能够实现收集板的安装，从而能够起到遮挡动力机构以及润滑系统的作用，减少砂石与动力机构和润滑系统的接触，延长该造型机的使用寿命，方便工人对机器的维护。

10、3、该易维护的微震压实式造型机，通过在滑轨外侧设置弯钩，使得收集板在滑出滑轨后能够在弯钩处实现旋转，方便将收集的多余砂石卸下，同时也能够方便操作人员对造型机的操作以及将砂箱取下，提高该造型机的便捷性。

11、4、总之，该易维护的微震压实式造型机，通过在设置滑轨与收集板，能够大大减少砂石与动力结构和润滑系统的接触，从而大大避免了动力机构与润滑系统被砂石污染的问题，方便了人工对机器的维护，延长了造型机的使用寿命，同时也能够将多余砂石进行收集，从而方便人们对作业环境的维护，减轻工人的劳动量，并且通过弯钩的配合，能够方便收集板的收起，达到将砂石卸下以及方便人工操作机器的的效果。

技术特征：

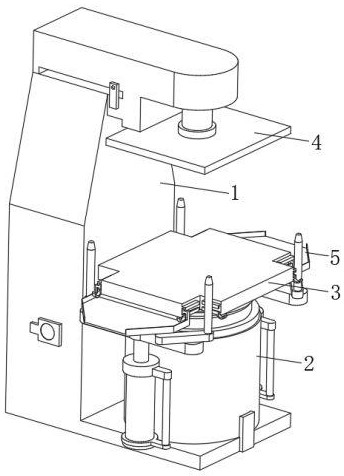

1.一种易维护的微震压实式造型机，包括机体（1），其特征在于：所述机体（1）的顶部安装有压实板（4），所述机体（1）的底部设置有驱动装置（2），所述驱动装置（2）的顶部连接有工作台（3），所述工作台（3）的侧边连接有滑轨（6），所述滑轨（6）的内部卡接有收集板（5），所述滑轨（6）的外沿连接有弯钩（7）。

2.根据权利要求1所述的一种易维护的微震压实式造型机，其特征在于：所述收集板（5）活动插接在滑轨（6）的内部，且收集板（5）有三个，以及收集板（5）的平面为漏斗形结构。

3.根据权利要求1所述的一种易维护的微震压实式造型机，其特征在于：所述滑轨（6）有三组，且滑轨（6）分别连接在工作台（3）的侧面。

4.根据权利要求1所述的一种易维护的微震压实式造型机，其特征在于：所述弯钩（7）的连接在滑轨（6）的外端，且弯钩（7）向上弯曲，以及弯钩（7）与滑轨（6）一一对应。

5.根据权利要求1所述的一种易维护的微震压实式造型机，其特征在于：所述驱动装置（2）的两侧配置有润滑系统，且驱动装置（2）受机体（1）内部控制器的控制。

技术总结
本技术涉及造型机技术领域，且公开了一种易维护的微震压实式造型机，包括机体，所述机体的顶部安装有压实板，所述机体的底部设置有驱动装置，所述驱动装置的顶部连接有工作台，所述工作台的侧边连接有滑轨，所述滑轨的内部卡接有收集板，所述滑轨的外沿连接有弯钩。该易维护的微震压实式造型机，通过在工作台的两侧以及前方设置收集板，能够避免震压造型时多余砂石溢出到机器以及地面上，从而能够对该造型机的动力机构以及润滑系统起到保护作用，减少机器的故障，延长机器的寿命，同时通过滑轨外侧弯钩的配合，能够实现该收集板的放下，从而方便人工的操作以及砂石的收集，方便工人的使用以及该机器的操作。
