一种自适应调节的胫骨托系统的制作方法

本发明涉及医疗器械，更具体地说，它涉及一种自适应调节的胫骨托系统。

背景技术：

1、全膝关节置换手术是一种常见的治疗严重膝关节疾病的方法，但仍存在一些不良反应和并发症，其中之一是假体松动，假体松动会导致膝关节功能的恶化和疼痛甚至脱位。

2、假体松动原因有很多，不正确的假体植入间隙与角度是原因之一，临床中截骨后的间隙每次是不一样的。虽然胫骨垫假体高度规格不同，但不能保证完全满足实际的间隙，并且如果要调整角度则需要二次截骨修整，而本发明的自适应调节的胫骨托系统解决了上述高度与角度的问题。

技术实现思路

1、本发明的目的在于克服上述现有技术中的不足，提供一种自适应调节的胫骨托系统，该胫骨托系统能够同时调节高度和角度。

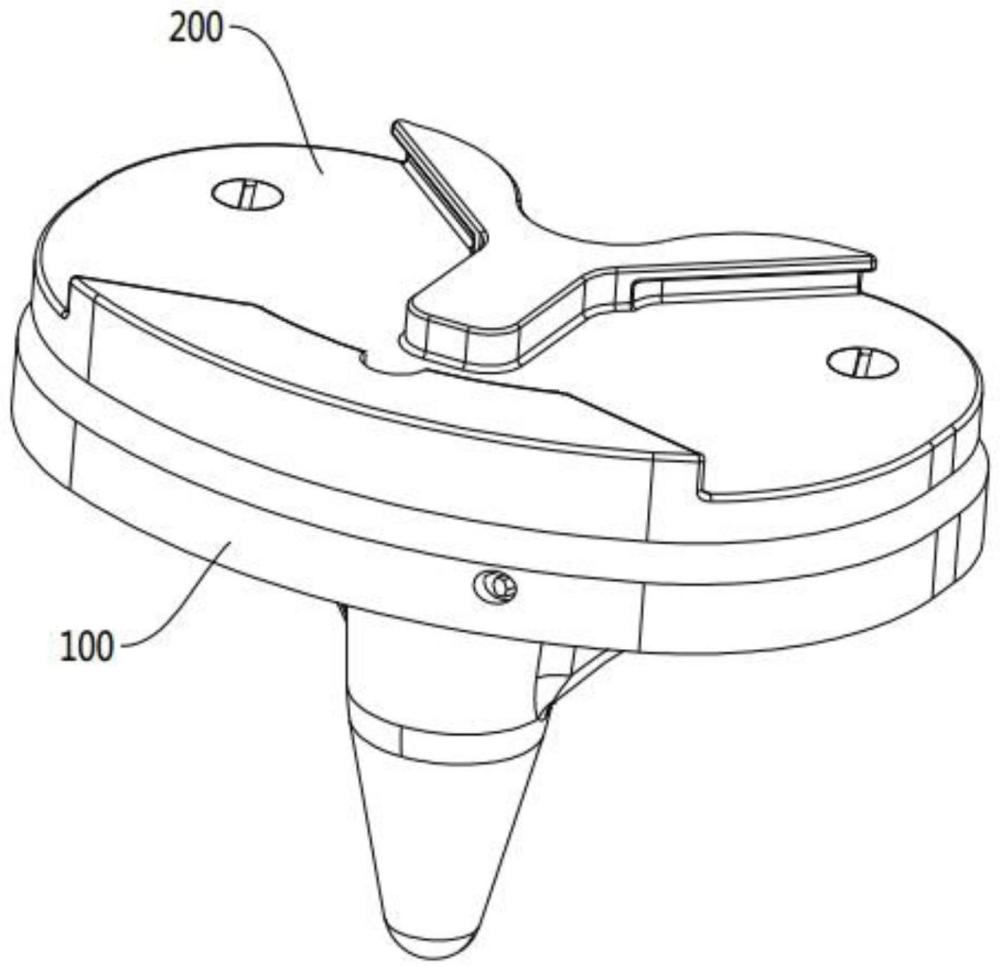

2、为解决上述技术问题，本发明的目的是这样实现的：本发明所涉及的一种自适应调节的胫骨托系统，包括胫骨托假体和胫骨垫假体，所述胫骨垫假体的底部开设有三个两两设在同一构造直线上的球形槽，球形槽内嵌有作万向转动的球头部，球头部上连接有伸出所述球形槽的调节螺杆，调节螺杆上设有与之相固定的从动调节齿轮；

3、所述胫骨托假体内转动连接有一主动调节齿轮，所述调节螺杆螺纹连接在胫骨托假体上且相对作轴向移动，所述从动调节齿轮设在胫骨托假体内，所述主动调节齿轮与任一从动调节齿轮之间均传动连接有一离合机构。

4、本发明进一步设置为：所述离合机构包括设在胫骨托假体上的中心轴，中心轴上套有作周向转动和轴向移动的主动离合齿轮和从动离合齿轮，所述离合机构还包括将主动离合齿轮顶紧在从动离合齿轮上或将从动离合齿轮顶紧在主动离合齿轮上的弹性件，所述主动离合齿轮与主动调节齿轮相啮合，所述从动离合齿轮与从动调节齿轮相啮合。

5、本发明进一步设置为：所述主动离合齿轮面向从动离合齿轮的端面上周布有主动离合齿，相邻两所述主动离合齿间形成一主动离合槽，所述从动离合齿轮面向主动离合齿轮的端面上周布有从动离合齿，相邻两所述从动离合齿间形成一从动离合槽，所述主动离合齿与从动离合槽相配，所述从动离合齿与主动离合槽相配，所述主动离合齿嵌在从动离合槽内，所述从动离合齿嵌在主动离合槽内；所述主动离合槽的至少一槽壁呈倾斜设置，所述从动离合槽的至少一槽壁呈倾斜设置。

6、本发明进一步设置为：所述弹性件为套在中心轴上的碟形弹簧垫圈。

7、本发明进一步设置为：还包括设在所述胫骨托假体上且供控制主动调节齿轮作转动的驱动机构。

8、本发明进一步设置为：所述驱动机构包括转动连接在胫骨托假体上的蜗轮、蜗杆和驱动齿轮，驱动齿轮与所述蜗轮呈同轴线设置，所述驱动齿轮与蜗轮相固定，所述蜗杆与蜗轮传动连接，所述驱动齿轮与主动调节齿轮相啮合，所述蜗杆的一端具有露出在胫骨托假体的侧面的旋动头。

9、本发明进一步设置为：所述旋动头呈非回转柱状。

10、综上所述，本发明具有以下有益效果：

11、1.个性化适应；可变高度和角度的胫骨托可以根据患者的特定解剖结构和需要进行个性化调整，以实现更好的适应性和稳定性。每个患者的膝关节问题和骨骼结构都有所不同，因此可调节功能可以根据患者的需求进行调整，确保最佳适应性。

12、2.功能优化；通过调整胫骨托的高度和角度，可以改善膝关节的力学特性，减少不必要的应力和损伤，从而提高运动效果和舒适度。

13、3.骨质保留；与传统的固定角度和高度的胫骨托相比，可变高度和角度的胫骨托更加保护骨质。固定角度和高度的胫骨托需要通过二次骨切割来实现满意的高度和角度，而可变高度和角度的胫骨托可以根据实际术中情况进行调整，从而更好地保留骨质，促进膝关节的恢复和功能改善。

14、4.高度可调；与传统胫骨托相比，手术中需要增加植入物高度时，是通过选择不同高度的胫骨垫，因此需要配备不同高度的数款胫骨垫，而且每款胫骨垫的高度差是固定值，无法精准的满足术中的实际高度。本发明可只配备一款最低高度胫骨垫，高度可以由调节胫骨垫来实现，且可调节为任意高度。

15、5.角度可调；与传统的膝关节假体相比，术中初次截骨后若需要修正角度如外翻角、后倾角时，需通过再次截骨修整来达到满意的角度，这将去除更多的骨质。本发明只需要旋动蜗杆即可自动匹配符合的高度和角度。

技术特征：

1.一种自适应调节的胫骨托系统，包括胫骨托假体和胫骨垫假体，其特征在于：所述胫骨垫假体的底部开设有三个两两设在同一构造直线上的球形槽，球形槽内嵌有作万向转动的球头部，球头部上连接有伸出所述球形槽的调节螺杆，调节螺杆上设有与之相固定的从动调节齿轮；

2.根据权利要求1所述的自适应调节的胫骨托系统，其特征在于：所述离合机构包括设在胫骨托假体上的中心轴，中心轴上套有作周向转动和轴向移动的主动离合齿轮和从动离合齿轮，所述离合机构还包括将主动离合齿轮顶紧在从动离合齿轮上或将从动离合齿轮顶紧在主动离合齿轮上的弹性件，所述主动离合齿轮与主动调节齿轮相啮合，所述从动离合齿轮与从动调节齿轮相啮合。

3.根据权利要求2所述的自适应调节的胫骨托系统，其特征在于：所述主动离合齿轮面向从动离合齿轮的端面上周布有主动离合齿，相邻两所述主动离合齿间形成一主动离合槽，所述从动离合齿轮面向主动离合齿轮的端面上周布有从动离合齿，相邻两所述从动离合齿间形成一从动离合槽，所述主动离合齿与从动离合槽相配，所述从动离合齿与主动离合槽相配，所述主动离合齿嵌在从动离合槽内，所述从动离合齿嵌在主动离合槽内；所述主动离合槽的至少一槽壁呈倾斜设置，所述从动离合槽的至少一槽壁呈倾斜设置。

4.根据权利要求3所述的自适应调节的胫骨托系统，其特征在于：所述弹性件为套在中心轴上的碟形弹簧垫圈。

5.根据权利要求1-4任一项所述的自适应调节的胫骨托系统，其特征在于：还包括设在所述胫骨托假体上且供控制主动调节齿轮作转动的驱动机构。

6.根据权利要求5所述的自适应调节的胫骨托系统，其特征在于：所述驱动机构包括转动连接在胫骨托假体上的蜗轮、蜗杆和驱动齿轮，驱动齿轮与所述蜗轮呈同轴线设置，所述驱动齿轮与蜗轮相固定，所述蜗杆与蜗轮传动连接，所述驱动齿轮与主动调节齿轮相啮合，所述蜗杆的一端具有露出在胫骨托假体的侧面的旋动头。

7.根据权利要求6所述的自适应调节的胫骨托系统，其特征在于：所述旋动头呈非回转柱状。

技术总结
本发明公开了一种自适应调节的胫骨托系统，包括胫骨托假体和胫骨垫假体，所述胫骨垫假体的底部开设有三个两两设在同一构造直线上的球形槽，球形槽内嵌有作万向转动的球头部，球头部上连接有伸出所述球形槽的调节螺杆，调节螺杆上设有与之相固定的从动调节齿轮；所述胫骨托假体内转动连接有一主动调节齿轮，所述调节螺杆螺纹连接在胫骨托假体上且相对作轴向移动，所述从动调节齿轮设在胫骨托假体内，所述主动调节齿轮与任一从动调节齿轮之间均传动连接有一离合机构。该胫骨托系统能够同时调节高度和角度，整体功能完善，实用性强。

技术研发人员：许小波,管凯,刘海洋,庄寅,邹海贝,赵晓栋
受保护的技术使用者：浙江德康医疗器械有限公司
技术研发日：
技术公布日：2024/4/17
