DR拍摄精准防护系统及精准防护方法

本发明属于医学影像，具体涉及一种dr拍摄精准防护系统及精准防护方法。

背景技术：

1、由于dr检查采用的是x射线，x射线具有很高的能量，对人体有一定的辐射，因此在做人体局部检查的时候，通常会采用遮挡的方式，挡住待检测部位以外的地方。这就是现在dr设备束光器的由来。

2、然而现在的束光器结构简单，只能够通过上下左右四块挡板形成一个矩形的待测区域。矩形的待测区域存在很大的缺陷，由于患者实际需要检测的器官或者部位往往不是规则的矩形，因此要完整的获得待检测的器官或者部位，就一定会额外照射到其他不需要照射的部位，增大了患者接收的辐射量，增大了患者癌变的风险。因此，现在急需一种能够在dr拍摄过程中能够进行精准防护的系统，以减小患者的检查风险。

技术实现思路

1、为了解决现有技术存在的上述问题，本发明目的在于提供一种dr拍摄精准防护系统及精准防护方法，能够根据患者检查部位的不同形状，形成不同形状的遮挡区域，能够保护患者检查区域以外的身体部位，最大程度减小患者的检查风险。

2、本发明的第一目的在于公开一种dr拍摄精准防护系统，该系统包括：

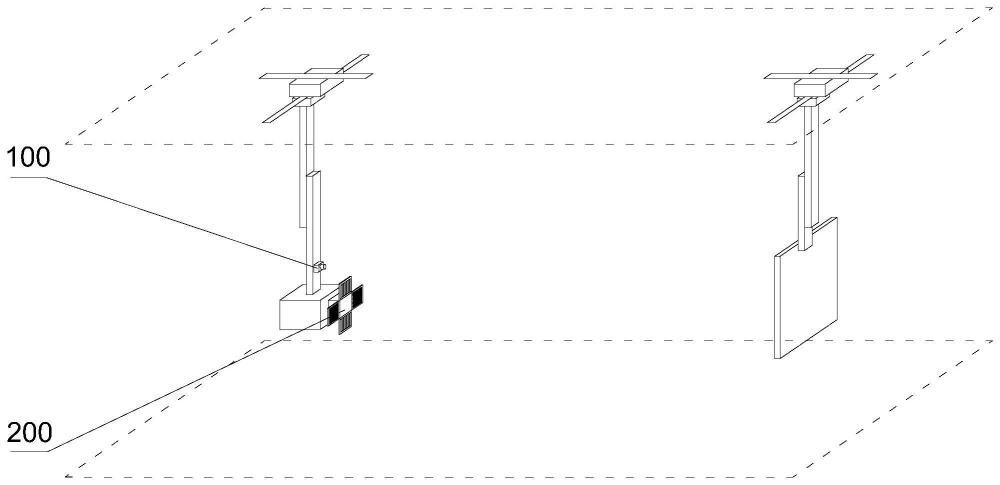

3、安装在dr光源部的图像采集装置，用于采集患者体位图像；

4、与所述图像采集装置连接的图像处理器，用于识别人体轮廓，估算待检测部位区域；

5、安装在dr光源口的精准防护装置，用于阻隔待检测部位区域以外的x射线，所述图像处理器通过控制器与精准防护装置连接。

6、优选的，所述精准防护装置包括安装在dr光源口上下左右的四个精准防护板，所述精准防护板包括安装框体、驱动装置和多根防护遮光条；所述防护遮光条并列嵌插在安装框体上；所述驱动装置装配在安装框体上，用于驱动防护遮光条轴向移动。

7、优选的，所述防护遮光条的背面嵌装有遮光条齿条，所述安装框体安装有与遮光条齿条适配的传动齿轮，所述驱动装置包括与传动齿轮适配的驱动齿轮，所述驱动齿轮安装在驱动电机的转轴上。

8、进一步的，所述驱动装置还包括滑槽和与滑槽配合的滑块，所述驱动电机与滑块固定连接，所述滑块上还固定连接有行走电机，所述行走电机的转轴上安装有行走齿轮；所述滑槽的背面两侧嵌装有与行走齿轮适配的行走齿条。

9、进一步的，所述滑块穿过滑槽，滑块通过压缩弹簧连接导轮，所述导轮被压紧在滑槽的正面。

10、优选的，所述防护遮光条的横截面为梯形，相邻两根防护遮光条交错排布。

11、本发明的第二目的在于公开一种dr拍摄精准防护方法，包括以下步骤：

12、图像采集装置拍摄获取患者体位图像；

13、图像处理器根据患者体位图像识别人体轮廓；

14、输入患者需要拍摄的部位或器官；

15、图像处理器估算待检测部位区域；

16、图像处理器通过控制器控制精准防护装置阻隔dr光源口的部分区域，空出待检测部位区域。

17、优选的，图像处理器估算待检测部位区域后，形成待检测部位轮廓图；

18、将待检测部位轮廓图等比例缩小形成防护轮廓图；

19、根据防护轮廓图计算对应防护遮光条的移动距离；

20、通过驱动装置移动对应防护遮光条至所需位置。

21、进一步的，拍摄完成后，驱动装置移动所有防护遮光条回到预设位置。

22、本发明的有益效果为：

23、本发明公开的dr拍摄精准防护系统及精准防护方法，能够根据患者检查部位的不同形状，形成不同形状的遮挡区域，能够保护患者检查区域以外的身体部位，最大程度减小患者的检查风险。

24、本发明一种实施方式采用所有嵌装在同一块安装框体的防护遮光条公用一套驱动装置的布置方式。滑块移动带动驱动电机和驱动齿轮移动，在不同的位置驱动齿轮就与不同位置的传动齿轮啮合，从而控制不同位置的防护遮光条。该结构紧凑，能够最大程度减少驱动原件的使用。

技术特征：

1.dr拍摄精准防护系统，其特征在于，包括：

2.根据权利要求1所述的dr拍摄精准防护系统，其特征在于，所述精准防护装置(200)包括安装在dr光源口上下左右的四个精准防护板(210)，所述精准防护板(210)包括安装框体(220)、驱动装置(230)和多根防护遮光条(240)；所述防护遮光条(240)并列嵌插在安装框体(220)上；所述驱动装置(230)装配在安装框体(220)上，用于驱动防护遮光条(240)轴向移动。

3.根据权利要求2所述的dr拍摄精准防护系统，其特征在于，所述防护遮光条(240)的背面嵌装有遮光条齿条(241)，所述安装框体(220)安装有与遮光条齿条(241)适配的传动齿轮(221)，所述驱动装置(230)包括与传动齿轮(221)适配的驱动齿轮(231)，所述驱动齿轮(231)安装在驱动电机(232)的转轴上。

4.根据权利要求3所述的dr拍摄精准防护系统，其特征在于，所述驱动装置(230)还包括滑槽(233)和与滑槽(233)配合的滑块(234)，所述驱动电机(232)与滑块(234)固定连接，所述滑块(234)上还固定连接有行走电机(235)，所述行走电机(235)的转轴上安装有行走齿轮(236)；所述滑槽(233)的背面两侧嵌装有与行走齿轮(236)适配的行走齿条(237)。

5.根据权利要求4所述的dr拍摄精准防护系统，其特征在于，所述滑块(234)穿过滑槽(233)，滑块(234)通过压缩弹簧(238)连接导轮(239)，所述导轮(239)被压紧在滑槽(233)的正面。

6.根据权利要求2所述的dr拍摄精准防护系统，其特征在于，所述防护遮光条(240)的横截面为梯形，相邻两根防护遮光条(240)交错排布。

7.采用如权利要求1-6任意一项所述dr拍摄精准防护系统的精准防护方法，其特征在于包括以下步骤：

8.根据权利要求7所述的精准防护方法，其特征在于：

9.根据权利要求8所述的精准防护方法，其特征在于：拍摄完成后，驱动装置(230)移动所有防护遮光条(240)回到预设位置。

技术总结
本发明公开了DR拍摄精准防护系统及精准防护方法，属于医学影像技术领域，该系统包括：安装在DR光源部的图像采集装置，用于采集患者体位图像；与所述图像采集装置连接的图像处理器，用于识别人体轮廓，估算待检测部位区域；安装在DR光源口的精准防护装置，用于阻隔待检测部位区域以外的X射线，所述图像处理器通过控制器与精准防护装置连接。本发明能够根据患者检查部位的不同形状，形成不同形状的遮挡区域，能够保护患者检查区域以外的身体部位，最大程度减小患者的检查风险。

技术研发人员：李函宇,唐静,彭婉琳,王海容,蒲进,夏春潮,李真林
受保护的技术使用者：四川大学华西医院
技术研发日：
技术公布日：2024/6/20
