一种包装箱生产用压痕装置的制作方法

本技术涉及包装箱，特别涉及一种包装箱生产用压痕装置。

背景技术：

1、纸质包装箱一般是由纸板经裁剪、印刷、模切、压痕、折叠等一系列工序制成，其中，纸质包装箱的压痕是指将包装箱置于压痕刀和压痕槽之间，通过压痕刀的挤压作用在包装箱表面压出折痕，方便进行折叠包装。

2、公开（公告）号：cn218660681u中公开了一种包装盒生产用压痕装置，包括工作台，工作台上滑动安装有压痕底板，工作台上还固定安装有支架，支架的顶部安装有可上下移动的压板，压板的底部从左至右依次设有纵向安装槽和横向安装槽，纵向安装槽和横向安装槽内均滑动安装有间距可调的多个滑板，滑板上安装有可拆卸的压痕刀。

3、上述方案虽然可自动化的完成纸板的纵向压痕以及横向压痕，但是在压痕过程中只能进行单次压痕，每次压痕都需要移动纸板的位置进行压痕，不仅不容易控制纸板的位置，而且影响整体压痕的工作进度。

技术实现思路

1、本实用新型的主要目的在于提供一种包装箱生产用压痕装置，通过设置的调节单元与驱动单元，来解决每次压痕都需要移动纸板的位置进行压痕，不仅不容易控制纸板的位置，而且影响整体压痕的工作进度的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种包装箱生产用压痕装置，包括支撑架、活动设置于支撑架底部的工作台、固定连接在支撑架外侧壁的驱动单元，以及固定连接在驱动单元底部的压痕刀，还包括设置于工作台底部的调节单元，以及设置于工作台顶部的固定单元；

4、所述调节单元包括设置于工作台底部的伺服电机与固定环，以及与固定环侧壁活动连接用于支撑所述工作台的滚轮；

5、所述固定单元包括开设在工作台顶部的收纳槽，以及活动设置于收纳槽上方用于固定包装箱的吸盘。

6、优选地，所述调节单元还包括固定连接在伺服电机输出端的矩形板、开设在矩形板端面的水平槽、固定连接在水平槽内侧壁的第二电磁铁，以及固定连接在第二电磁铁两端的第一固定件与第二固定件。

7、优选地，所述第一固定件包括固定连接在第二电磁铁端面的复位弹簧，以及固定连接在复位弹簧端面的固锁块；

8、所述第二固定件与第一固定件的组成结构相同，且两者关于第二电磁铁的中垂面对称设置。

9、优选地，所述调节单元还包括开设在工作台底部的矩形槽，以及开设在矩形槽相对内侧壁的固锁槽。

10、优选地，所述固定单元还包括固定连接在收纳槽内底壁的驱动弹簧、固定连接在驱动弹簧端面的传动板、固定连接在收纳槽内侧壁的气泵、固定连接在气泵进气口的进气管，以及固定安装在进气管外侧壁的电控阀；

11、所述吸盘的底端与传动板的顶部固定连接。

12、优选地，所述固定单元还包括开设在工作台顶部的安装槽、固定连接在安装槽内底壁的电动推杆，以及固定连接在电动推杆输出端的定位板。

13、优选地，所述驱动单元包括固定连接在支撑架外侧壁的驱动电机、固定连接在驱动电机输出端的丝杆、活动设置于丝杆外侧壁的活动座、固定连接在活动座底部的电动伸缩杆、固定连接在电动伸缩杆输出端的承载板；

14、所述压痕刀与承载板通过连接件相连接，所述连接件包括固定连接在承载板底部的螺纹杆、固定连接在承载板底部的固定套与连接弹簧、固定连接在连接弹簧端面的永磁铁，以及镶嵌于承载板内部的第一电磁铁。

15、与现有技术相比，本实用新型具有如下有益效果：

16、一、本实用新型中，通过选取所需工作台，并将其套设在矩形板的顶部，此时固锁槽将正对水平槽，然后使得第二电磁铁断电失去磁力，此时固锁块将在复位弹簧的作用下，一部分滑出水平槽，并插接到固锁槽的内部，由此来将工作台安装在伺服电机的顶部，因其工作台与压痕刀均为可拆卸式结构，所以可适配不同尺寸的包装箱，提高装置的适用性。

17、二、本实用新型中，通过启动电动推杆，将定位板从安装槽中顶出，并通过两定位板的定位，使得包装箱的位置恒定，然后向下按压包装箱，使其与吸盘紧密贴合，当包装箱的外侧壁与工作台的顶面相贴合，此时吸盘将完全位于收纳槽的内部，且驱动弹簧处于压缩状态，进而保证了包装箱与吸盘的贴合度，之后启动气泵，来对吸盘抽气，进而使得吸盘内部呈现负压，以此来将包装箱固定，之后将电控阀关闭，保证吸盘的密封性，再之后通过电动推杆将定位板复位，并通过电动伸缩杆带动压痕刀下移，首先对包装箱进行压痕，且通过伺服电机控制工作台旋转，且驱动电机带动丝杆旋转，从而使得丝杆带动活动座移动，实现对包装箱进行多方位的压痕。

技术特征：

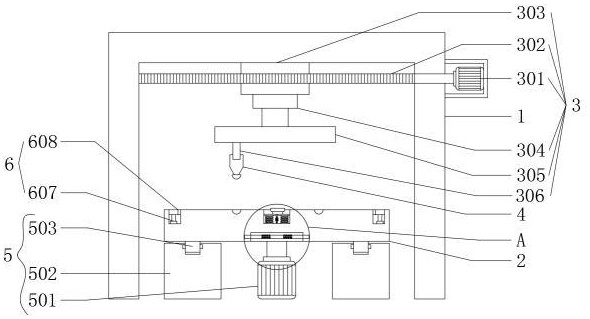

1.一种包装箱生产用压痕装置，包括支撑架（1）、活动设置于支撑架（1）底部的工作台（2）、固定连接在支撑架（1）外侧壁的驱动单元（3），以及固定连接在驱动单元（3）底部的压痕刀（4），其特征在于，还包括设置于工作台（2）底部的调节单元（5），以及设置于工作台（2）顶部的固定单元（6）；

2.根据权利要求1所述的一种包装箱生产用压痕装置，其特征在于：所述调节单元（5）还包括固定连接在伺服电机（501）输出端的矩形板（504）、开设在矩形板（504）端面的水平槽、固定连接在水平槽内侧壁的第二电磁铁（505），以及固定连接在第二电磁铁（505）两端的第一固定件与第二固定件。

3.根据权利要求2所述的一种包装箱生产用压痕装置，其特征在于：所述第一固定件包括固定连接在第二电磁铁（505）端面的复位弹簧（506），以及固定连接在复位弹簧（506）端面的固锁块（507）；

4.根据权利要求3所述的一种包装箱生产用压痕装置，其特征在于：所述调节单元（5）还包括开设在工作台（2）底部的矩形槽，以及开设在矩形槽相对内侧壁的固锁槽（508）。

5.根据权利要求1所述的一种包装箱生产用压痕装置，其特征在于：所述固定单元（6）还包括固定连接在收纳槽（601）内底壁的驱动弹簧（602）、固定连接在驱动弹簧（602）端面的传动板（603）、固定连接在收纳槽（601）内侧壁的气泵（605）、固定连接在气泵（605）进气口的进气管，以及固定安装在进气管外侧壁的电控阀（606）；

6.根据权利要求5所述的一种包装箱生产用压痕装置，其特征在于：所述固定单元（6）还包括开设在工作台（2）顶部的安装槽、固定连接在安装槽内底壁的电动推杆（607），以及固定连接在电动推杆（607）输出端的定位板（608）。

7.根据权利要求1所述的一种包装箱生产用压痕装置，其特征在于：所述驱动单元（3）包括固定连接在支撑架（1）外侧壁的驱动电机（301）、固定连接在驱动电机（301）输出端的丝杆（302）、活动设置于丝杆（302）外侧壁的活动座（303）、固定连接在活动座（303）底部的电动伸缩杆（304）、固定连接在电动伸缩杆（304）输出端的承载板（305）；

技术总结
本技术公开了一种包装箱生产用压痕装置，涉及包装箱技术领域，包括支撑架、活动设置于支撑架底部的工作台、固定连接在支撑架外侧壁的驱动单元，以及固定连接在驱动单元底部的压痕刀，还包括设置于工作台底部的调节单元，以及设置于工作台顶部的固定单元；调节单元包括设置于工作台底部的伺服电机与固定环，以及与固定环侧壁活动连接用于支撑工作台的滚轮；固定单元包括开设在工作台顶部的收纳槽，以及活动设置于收纳槽上方用于固定包装箱的吸盘。本技术为一种包装箱生产用压痕装置，通过伺服电机控制工作台旋转，且驱动电机带动丝杆旋转，从而使得丝杆带动活动座移动，进而实现对包装箱进行多方位的压痕。

技术研发人员：黄亭亭
受保护的技术使用者：亳州市鼎力包装有限公司
技术研发日：20231018
技术公布日：2024/6/20
