一种气流式麻醉喷枪

本发明属于临床医疗中的辅助器材，具体涉及一种气流式麻醉喷枪。

背景技术：

1、传统麻醉喷枪是医院常见的一种医疗辅助器械，也是麻醉医生临床工作中经常使用的医疗器械之一。通常，麻醉喷枪在麻醉工作中进行咽喉部的表面麻醉，降低病人在清醒插管过程中咽喉部的呛咳反应和不适症状。

2、申请号为201920106984.x提供了一种麻醉定量喷雾器,包括瓶盖、储液瓶、喷雾吸管、扣手、喷嘴、喷枪主体、定量瓶、出液管、固定座、开关、锂电池、微型泵以及进液管，储液瓶上端面右侧装配有瓶盖,储液瓶左侧设置有喷枪主体，喷枪主体底部连接有喷雾吸管，喷枪主体左侧连接有扣手，喷枪主体内部左侧装配有喷嘴，储液瓶上端面左侧固定有固定座，固定座内部下侧装配有微型泵,微型泵上方装配有锂电池，固定座顶部安装有开关,微型泵底部连接有进液管，微型泵左端面连接有出液管,储液瓶左端面上侧固定有定量瓶，该设计解决了原有麻醉喷雾器不方便控制使用量的问题本实用新型结构合理,便于控制用量，使用方便灵活。

3、在临床麻醉工作中，传统麻醉喷枪，例如上述专利，存在以下不足：其一，传统麻醉喷枪前端的喷头不是一次性的耗材，不容易消毒，易发生医源性感染；其二，传统麻醉喷枪进行麻醉药物的雾化局麻时压力不可控造成雾化喷雾的不稳定以及喷雾过多或过少的状态；其三，控制局麻液体的方式复杂，操作复杂导致容易出错。

技术实现思路

1、为了解决现有技术存在的不足，本发明提供一种气流式麻醉喷枪，本发明通过储药瓶结构的中空圆锥体结构、l形出液管以及中央供氧装置的配合，从而通过氧流量制造负压，从而产生虹吸效应自动产生缓慢而均匀的喷雾，自动进行局部麻药的雾化喷出，操作简单，减少操作时间，降低工作量；本发明通过本发明控制结构的控制旋钮进行控制时，不仅能够调节局麻液体的出水量，同时还能够任意方向进行旋钮实现停止出水，减少了麻醉过程中操作失误的概率；本发明通过中央供氧装置和加压球囊的配合精准灵活控制局麻液体的出液量；本发明能提高麻醉的效率以及病人的舒适感。

2、为了实现上述目的，本发明采用如下技术方案：

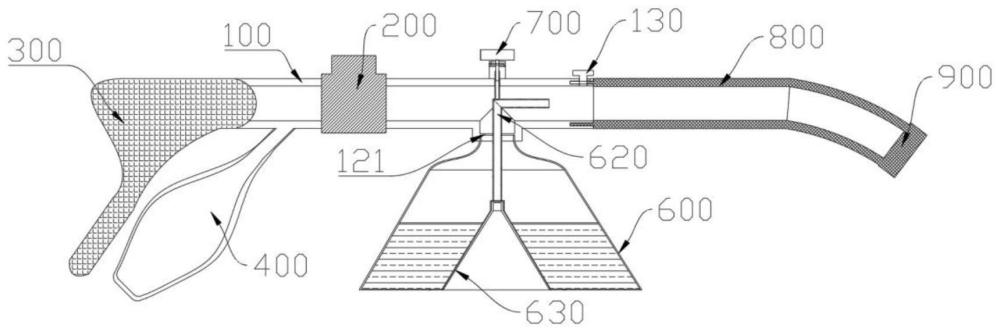

3、一种气流式麻醉喷枪，包括喷枪管体，所述喷枪管体的一端封闭式固定连接有手柄，所述喷枪管体的另一端安装有一次性喉麻管；所述喷枪管体上设置有三通通气阀，所述三通通气阀的左右两通气端与喷枪管体连通，三通通气阀的上通气端连通设置有中央供氧装置；位于三通通气阀和手柄之间的喷枪管体上连通设有加压球囊；位于三通通气阀和一次性喉麻管之间的喷枪管体上连通设有螺纹管口，所述螺纹管口上螺纹连接有储药瓶结构，用于提供局麻液体；所述喷枪管体上设置有控制结构，用于控制局麻液体的出液量。

4、进一步地，所述储药瓶结构的外侧壁为圆锥形结构，所述储药瓶结构的底部中间向内延伸设有圆锥底座，所述圆锥底座的侧壁与储药瓶结构的外侧壁平行；所述圆锥底座上套设有圆锥顶盖；所述圆锥底座和圆锥顶盖共同构成一个中空圆锥体，用于通过虹吸效应将局麻液体吸引入喷枪管体中；所述圆锥顶盖的顶部连通设有l形出液管；所述l形出液管远离圆锥顶盖的一端位于喷枪管体内并且朝向一次性喉麻管；

5、所述螺纹管口内封闭固定有限位板，所述l形出液管穿过限位板并且与限位板滑动连接，所述l形出液管与控制结构固定连接。

6、更进一步地，所述控制结构包括支撑架，所述支撑架的两端与喷枪管体的外侧壁固定连接；所述l形出液管的侧壁上固定连接有内螺纹管，所述内螺纹管的侧壁对称固定设有限位条；所述内螺纹管和限位条穿过喷枪管体的侧壁并且喷枪管体的侧壁滑动连接，所述限位条卡在喷枪管体侧壁的对应开口处，防止内螺纹管自转；

7、所述支撑架的底部设有限位槽，所述内螺纹管螺纹连接有控制杆，所述控制杆穿过限位槽和支撑架；所述控制杆上固定连接有限位盘，所述限位盘位于限位槽内；所述控制杆远离内螺纹管的一端固定设有控制旋钮。

8、进一步地，位于三通通气阀和手柄之间的喷枪管体上连通设有加压管口，所述加压球囊与加压管口连接。

9、更进一步地，所述加压管口与加压球囊朝向手柄一侧倾斜设置，所述加压球囊与加压管口的连接方式为螺纹连接。

10、进一步地，位于三通通气阀和螺纹管口之间的喷枪管体上设置有气压显示表。

11、进一步地，所述喷枪管体远离手柄的一端侧壁开设有对接槽，所述一次性喉麻管的一端设有对接头，所述对接头与喷枪管体的对接槽插接，所述喷枪管体的对接槽上侧螺纹连接有锁紧螺杆，用于将对接头和喷枪管体的对接槽进行固定。

12、进一步地，所述一次性喉麻管靠近喷枪管体的一端为直线结构，一次性喉麻管远离喷枪管体的一端为曲线结构。

13、进一步地，所述一次性喉麻管远离喷枪管体的一端设有喷头，所述喷头的前端头部和侧部均设置有喷孔。

14、进一步地，所述储药瓶结构的侧壁上方设置有通气口，通气口上活动安装有盖子，储药瓶结构为透明结构并且侧壁上设置有容量刻度。

15、与现有技术相比，本发明具有如下有益效果：

16、(1)本发明通过三通通气阀左右两通气端与喷枪管体连通，上通气端连通设置有中央供氧装置，中央供氧装置提供氧的流量，从而提供压力，氧流量在喷枪管体流动时作用于储药瓶结构，l形出液管产生负压，使圆锥底座和圆锥顶盖构成的中空圆锥体产生虹吸效应，局麻液体从圆锥底座和圆锥顶盖之间流入l形出液管最后进入喷枪管体内，在氧流量的带动下通过一次性喉麻管的喷头喷出，从而实现雾化喷出，实现表面麻醉；通过本发明储药瓶结构的中空圆锥体结构、l形出液管以及中央供氧装置的配合，从而通过氧流量制造负压，从而产生虹吸效应自动产生缓慢而均匀的喷雾，自动进行局部麻药的雾化喷出，操作简单，减少操作时间，降低工作量。

17、(2)本发明通过控制结构的设置，通过l形出液管的侧壁上固定连接有内螺纹管，当对控制旋钮进行旋钮时，在限位盘的限位下，控制杆发生自转，通过控制杆与内螺纹管螺纹连接的方式，使内螺纹管相对控制杆发生上下位移，在限位条的作用下，使内螺纹管与喷枪管体的侧壁相对滑动且不会发生自转，进而实现l形出液管的上下移动；当l形出液管上下移动时，圆锥顶盖相对圆锥底座发生运动，使圆锥顶盖和圆锥底座之间的空间变大或变小，进而控制虹吸效应发生时一个合适的局麻液体出水量；当l形出液管下降时，出水量变小，下降到一定程度时，圆锥顶盖和圆锥底座进行贴合使空间通道关闭，此时停止出水；当l形出液管上升时，刚开始出水量不断变大，当当l形出液管上升到一定程度时，圆锥顶盖和圆锥底座之间的空间通道变得过大，会减弱虹吸效应，导致液体流速减慢，出水量变小，最后由于圆锥顶盖和圆锥底座之间的空间通道太大导致无法提供足够的负压来维持虹吸效应，从而停止出水；通过本发明控制结构的控制旋钮进行控制时，不仅能够调节局麻液体的出水量，同时还能够任意方向进行旋钮实现停止出水，减少了麻醉过程中操作失误的概率。

18、(3)本发明通过中央供氧装置和加压球囊的配合，当麻醉到一定量时，关闭中央供氧装置，改用加压球囊进行操作，从而精准控制局麻液体的出液量，防止中央供氧装置关闭时间不准确，压力过大导致局麻液体出液过多的情况发生，从而精准灵活控制局麻液体的出液量；并且通过中央供氧装置的氧流量调节配合控制结构，综合控制局麻液体的出液速度，从而符合麻醉要求以及麻醉的稳定安全。

19、(4)本发明通过一次性喉麻管的对接头与喷枪管体的对接槽的插接设计，当需要进行麻醉时，将一次性喉麻管直接插入喷枪管体的对接槽中，并且转动调节一次性喉麻管的方向，最后通过锁紧螺杆进行锁紧，安装方便快捷的同时方便调整一次性喉麻管的方向；同时在麻醉完成后，仅需松开锁紧螺杆，然后甩开一次性喉麻管即可，不需要对使用后的一次性喉麻管进行接触或消毒，进而减少医源性感染的概率；本发明通过转动调节一次性喉麻管的方向并配合喷头的前端头部和侧部的喷孔，使喷枪灵活应对不同病人以及不同症状可以灵活调节角度，进而提高麻醉的效率以及病人的舒适感。
