一种电刺激麻醉穿刺装置的制作方法

本发明涉及麻醉器的，尤其涉及一种电刺激麻醉穿刺装置。

背景技术：

1、电刺激麻醉穿刺是一种麻醉技术，先利用电刺激器发出微小的电流，来帮助医生定位患者神经，随后在患者神经位置进行穿刺麻醉，目前很多时候会利用电推杆来推动刺针，从而保证穿刺稳定。

2、但现有技术中，麻醉穿刺固定装置的设计主要集中在对硬膜外穿刺针的稳定上，而对患者身体的固定则显得不够充分，这种设计上的局限性在穿刺过程中表现得尤为明显，当患者不自主地移动时，穿刺就会产生偏移，这直接影响了穿刺的精准度和稳定性，由于穿刺针需要穿透皮肤和多层组织，且需要较粗的针输送较大量的麻醉药物到体内，保证足够的药物剂量来达到麻醉效果，其直径通常大于日常皮下血管或肌肉注射的刺针，而许多患者由于对针感到恐惧，尤其对于此类直径的刺针，许多患者在注射时通常会选择闭眼不去观察，但这导致患者在针扎入体内时，容易产生突然性的移动，导致刺针对患者造成不必要的伤害，并且在疼痛科麻醉穿刺针，其使用是一个精细且程序繁琐的过程，通常，穿刺针在不需要时会被妥善存放，只有在患者到达并准备接受麻醉时，医护人员才会取出穿刺针，并开始一系列的准备工作，首先，医护人员需要取出穿刺针，再将穿刺针与连接管、注射器等组件对接，最后，将准备好的穿刺针与电推杆进行固定连接，确保穿刺针与电推杆之间的连接牢固，以防止穿刺时发生移位或脱落，并且这一系列的操作过程不仅繁琐，而且耗时较为紧急情况下，这种不便性不仅会对患者的治疗产生不利影响，同时在此过程中患者始终关注医生，进一步对患者造成心理上的压力，导致患者紧张，导致穿刺时产生意外，通常只能通过医生耐心疏导，但会造成医生工作压力，增加了医护人员的工作负担，更容易产生操作错误的风险。

3、为此，提出一种电刺激麻醉穿刺装置，能够提前进行安装，缓解患者紧张情绪，保证穿刺顺利。

技术实现思路

1、本发明的目的在于提供一种电刺激麻醉穿刺装置，解决患者在穿刺麻醉时产生移动影响麻醉的问题。

2、本发明的技术方案为：一种电刺激麻醉穿刺装置，包括安装器，还包括固定连接在安装器顶端的安装架，固定连接在安装架一侧的伸缩推杆，滑动连接在伸缩推杆输出端的封闭安装壳，设置在伸缩推杆输出端的自动注射器，卡接在自动注射器底端的穿刺针，转动连接在自动注射器外部的加固件，滑动连接在封闭安装壳内部的连接套和加封件，连接在封闭安装壳和连接套之间的弹簧条，固定连接在连接套底端的支架，转动连接在支架底端外部的软性套筒，滑动连接在封闭安装壳内部的滑板，以及连接在加封件和支架之间的回位弹簧，所述连接套和加封件分别为垂直滑动和水平滑动，所述加封件的一端延伸至连接套的内部，所述加封件、弹簧条、支架、软性套筒和回位弹簧均设置有两个，两个所述加封件和弹簧条关于封闭安装壳的横轴线对称，两个所述支架和软性套筒关于封闭安装壳的纵轴线对称，两个所述加封件贴合时位于穿刺针的底端，所述连接套上移时带动两个所述加封件滑动。

3、进一步的，所述封闭安装壳包括与安装架固定连接的套壳，固定连接在套壳内部的上抵板，固定连接在套壳内部的下抵环，以及连接在上抵板和下抵环之间的限位杆，所述上抵板和限位杆均设置有两个且关于套壳的中轴线对称，所述连接套的两侧滑动连接在限位杆的外部，所述上抵板位于下抵环的上方。

4、进一步的，所述封闭安装壳的内部设置有稳定杆，所述加封件滑动连接在稳定杆的外部，所述加封件和稳定杆的数量位置一一对应，所述加封件包括与连接套贴合的弧形块，固定连接在弧形块底端圆轴，以及固定连接在圆轴靠近穿刺针一端的加封头，所述回位弹簧连接在圆轴和套壳之间，所述圆轴开设有内圆槽，所述稳定杆位于内圆槽的内部，所述加封头靠近滑板的一侧开设有短槽口。

5、进一步的，所述加固件包括转动连接在自动注射器外部的半环，以及设置两个分别卡接在半环两侧的固定条，所述半环的内部开设有路径槽，所述路径槽的顶端封闭底端开放。

6、进一步的，所述连接套的顶部开设有圆槽口和方形槽口，所述方形槽口开设有两个且位于圆槽口的两侧，所述方形槽口与圆槽口互通，两个所述方形槽口之间的间距大于两个固定条之间的间距，所述连接套底端的两侧开设有滑槽口，所述圆轴的一端贯穿滑槽口。

7、进一步的，所述连接套顶端的内部为内圆区，所述内圆区的高度与固定条的高度相等，所述连接套的外侧为外立面，所述外立面与弧形块的内侧贴合，所述连接套靠近滑板的一侧开设有竖槽口，所述竖槽口、短槽口、滑板和穿刺针平行。

8、进一步的，所述自动注射器的顶部设置有外磁环，所述自动注射器靠近滑板的一侧设置有钩口环，所述自动注射器远离滑板的一侧设置有压条，所述压条位于路径槽的内部，所述压条的外部高摩擦处理。

9、进一步的，所述伸缩推杆的输出端为延长杆和支撑槽板，所述支撑槽板固定延长杆的底端，所述支撑槽板位于外磁环的上方，所述支撑槽板位于套壳的内部。

10、进一步的，所述弧形块的内侧与外立面形状相同，所述外立面分为倾斜面和垂直面，所述倾斜面位于垂直面的上方，所述倾斜面沿靠近连接套圆心的方向倾斜。

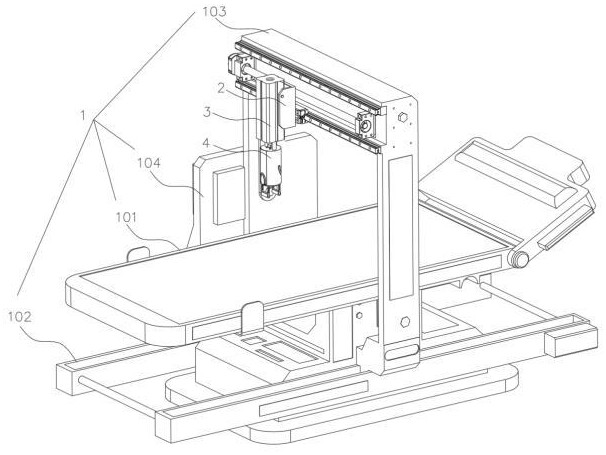

11、进一步的，所述安装器包括病床，固定在病床两侧的滚轴驱动器，两端滑动连接在滚轴驱动器内部的水平驱动器，以及固定连接在水平驱动器一侧的控制器，所述安装架的一侧与水平驱动器的顶端滑动连接。

12、本发明的有益效果：

13、1、通过软性套筒先接触患者，使得患者能够得到心理预期，同时不会等待较长时间，并且利用连接套使得软性套筒始终处于稳定状态，稳定患者需要穿刺的区域，同时配合伸缩推杆对穿刺针进行稳定，显著提高了穿刺的准确性，防止在麻醉过程中，患者不自主移动，而导致的穿刺针偏移，保证麻醉药物的精准注射，确保麻醉药物准确到达目标区域，从而避免了因穿刺不准确而导致的麻醉效果不佳并且利用封闭安装壳将穿刺针和自动注射器提前安装封闭，同时保证卫生，减少了患者等待时而感到的不适，使得患者快速麻醉得到治疗，提高了操作的便捷性和安全性，使得医护人员可以更加专注于穿刺的关键环节，提高了医疗工作的效率，同时减少了因患者移动导致的重复穿刺尝试，同时避免部分需要多次治疗的患者产生恐惧心理。

14、2、通过滑板来将封闭安装壳进行封闭，而拆除滑板，拉动钩口环即可使得自动注射器与穿刺针与支撑槽板分离，并且加固件、连接套和加封件三者整体，均不会对自动注射器和穿刺针的拆卸产生阻隔，从而使得自动注射器和穿刺针便于拆卸，同时更换自动注射器和穿刺针时，用力推动自动注射器和穿刺针即可，使得两者进入封闭安装壳的内部，同时与支撑槽板固定，便确保了医护人员能够快速、轻松地更换穿刺针，从而减少了手术准备时间和患者的等待时间，提高了医疗工作的流畅性，为医护人员和患者提供了更加高效和安全的医疗服务体验，减少患者等待时产生的负担，保证穿刺稳定。

15、3、通过单个伸缩推杆的推动即可实现对穿刺针的稳定推动，考虑了医护人员的工作流程，从而利用单个驱动简化操作步骤，使得即便是没有经过复杂培训的医务人员也能迅速上手，减少因操作复杂度导致的失误，配合连接套、支架和软性套筒精确固定减少了麻醉时的移动，从而降低了穿刺风险，提高了患者的舒适度和满意度。
