能够拆卸胰岛素笔针头的锐器盒

本技术涉及锐器盒领域，尤其涉及一种能够拆卸胰岛素笔针头的锐器盒。

背景技术：

1、胰岛素笔针头与胰岛素笔配合使用，用于进行胰岛素注射。胰岛素笔针头一次性使用，注射器前安装在胰岛素笔上，注射后拆下。胰岛素笔针头与胰岛素笔螺纹连接，旋转安装和拆下。胰岛素笔针头使用前如图3所示，是包装成胰岛素笔针头组件的，除胰岛素笔针头外，胰岛素笔针头组件还包括内针套、针帽和封口贴。如图1和图2所示，胰岛素笔针头上具有多个针头槽；针帽套在胰岛素笔针头上，胰岛素笔针头上具有与针头槽契合的凸起结构。手持针帽旋转可带着胰岛素笔针头旋转，从而将胰岛素笔针头安装到胰岛素笔上，针帽起到防护作用。而胰岛素笔针头拆下时，医院不允许医护人员直接手持针头旋转拆下，因为操作时手离针尖较近，容易造成刺伤；也不允许徒手将针帽回套到胰岛素笔针头上，因为回套过程中也容易造成刺伤。

2、为了解决胰岛素笔针头拆下的问题，一些锐器盒的盒盖上设置了针头拆卸器。申请号为202221082081.0的中国专利公开了一种胰岛素针头拆卸锐器盒。该锐器盒用于拆卸胰岛素笔针头的结构为拆卸套，拆卸套的内壁上设置用于与胰岛素针头尾座的防滑纹相卡接的齿槽(即与针头槽契合的凸起结构)。将胰岛素笔针头插入拆卸套，防滑纹与齿槽卡接，然后旋转胰岛素笔，胰岛素笔针头即可拆下。

3、然而胰岛素笔针头的结构如图1和图2所示，一来胰岛素笔针头有多种品牌，不同品牌的胰岛素笔针头的针头槽的数量和形状不同，而且针头槽很浅，针头拆卸器上直接设置凸起结构难以匹配多种胰岛素笔针头，从而难以拆下多种胰岛素笔针头。二来针头槽并不是贯穿针头的,利用上述专利的拆卸套辅助拆下针头后,针头不能掉入锐器盒,还需其他操作将针头投入锐器盒。

技术实现思路

1、本实用新型要解决的技术问题是：提供一种利用胰岛素笔针头组件自带的针帽进行胰岛素笔针头拆卸的锐器盒。

2、为解决上述问题采用的技术方案是：能够拆卸胰岛素笔针头的锐器盒包括锐器盒盖和安装在锐器盒盖上的针头拆卸器；锐器盒盖上具有盒盖孔，盒盖孔两边的锐器盒盖分别为盒盖a部和盒盖b部；针头拆卸器包括针帽固定器和手柄，针帽固定器与盒盖孔位置对应并与锐器盒盖铰接，手柄与针帽固定器连接并搭在盒盖a部上；针帽固定器能够固定胰岛素笔针头的针帽，针帽被固定时开口朝向上方；针头拆卸器旋转°时，被固定的针帽的开口朝向下方，手柄搭在盒盖b部上。

3、进一步的是：针帽固定器包括固定套、顶板和底盖，固定套竖向设置并与锐器盒盖铰接，顶板与固定套的上端连接，顶板上具有针头孔，针头孔与固定套同轴设置，底盖与固定套的下部螺纹连接，底盖上具有压紧柱，压紧柱与固定套同轴设置。

4、进一步的是：顶板的下表面上在针头孔的周围设置有若干用于增加摩擦力的凸起。

5、进一步的是：压紧柱的顶部形状为半球形。

6、进一步的是：针头拆卸器包括针帽固定辅助器，针帽固定辅助器包括定位柱和弹性插入柱，定位柱和弹性插入柱同轴设置并相连接，弹性插入柱的端部具有导入倒角；针帽固定辅助器放置在针帽固定器内。

7、进一步的是：弹性插入柱由橡胶制成，弹性插入柱上具有四个凹槽，凹槽沿弹性插入柱轴向设置，四个凹槽沿弹性插入柱周向均布。

8、进一步的是：针帽固定辅助器包括连接套，连接套嵌入弹性插入柱，连接套与压紧柱螺纹连接。

9、本实用新型的有益效果是：本实用新型首次拆卸胰岛素笔针头时，将该胰岛素笔针头搭配的针帽固定在针帽固定器上。然后如图10所示，将胰岛素笔针头插入针帽，然后旋转胰岛素笔，由于针帽限制胰岛素笔针头旋转，胰岛素笔旋转针头就与胰岛素笔分离，即将针头拆下。然后如图11所示，将针头拆卸器旋转180，胰岛素笔针头就滑入锐器盒。

10、可见本实用新型能够拆卸胰岛素笔针头，避免刺伤风险，胰岛素笔针头拆下后简单操作即可掉入锐器盒。本实用新型利用胰岛素笔针头利用其搭配的针帽进行拆卸，针帽与胰岛素笔针头配合效果好，利于针头顺利拆下；本实用新型适用于不同的胰岛素笔针头的拆卸，只要安装与之匹配的针帽即可，适用范围广。

技术特征：

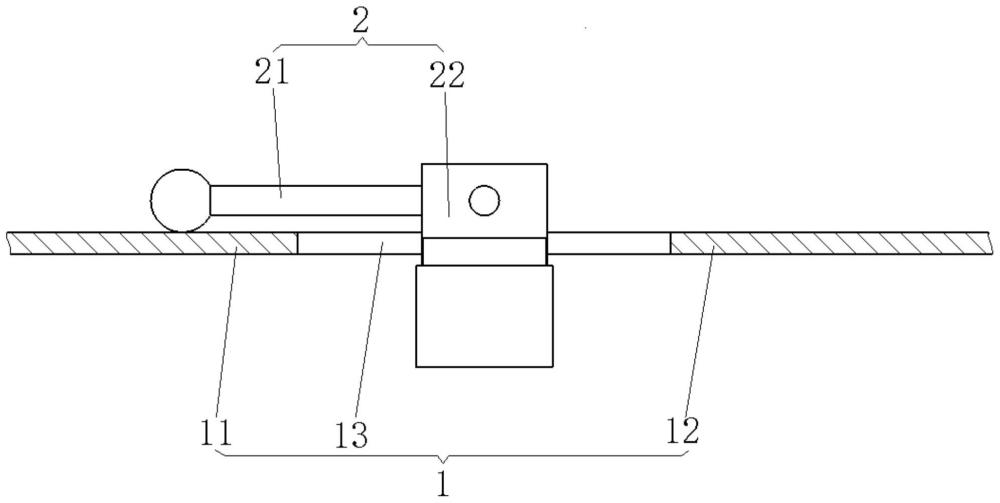

1.能够拆卸胰岛素笔针头的锐器盒，包括锐器盒盖(1)和安装在锐器盒盖(1)上的针头拆卸器(2)；其特征在于：锐器盒盖(1)上具有盒盖孔(13)，盒盖孔(13)两边的锐器盒盖(1)分别为盒盖a部(11)和盒盖b部(12)；针头拆卸器(2)包括针帽固定器(22)和手柄(21)，针帽固定器(22)与盒盖孔(13)位置对应并与锐器盒盖(1)铰接，手柄(21)与针帽固定器(22)连接并搭在盒盖a部(11)上；针帽固定器(22)能够固定胰岛素笔针头(31)的针帽(33)，针帽(33)被固定时开口朝向上方；针头拆卸器(2)旋转180°时，被固定的针帽(33)的开口朝向下方，手柄(21)搭在盒盖b部(12)上。

2.根据权利要求1所述的能够拆卸胰岛素笔针头的锐器盒，其特征在于：针帽固定器(22)包括固定套(221)、顶板(222)和底盖(224)，固定套(221)竖向设置并与锐器盒盖(1)铰接，顶板(222)与固定套(221)的上端连接，顶板(222)上具有针头孔(223)，针头孔(223)与固定套(221)同轴设置，底盖(224)与固定套(221)的下部螺纹连接，底盖(224)上具有压紧柱(225)，压紧柱(225)与固定套(221)同轴设置。

3.根据权利要求2所述的能够拆卸胰岛素笔针头的锐器盒，其特征在于：顶板(222)的下表面上在针头孔(223)的周围设置有若干用于增加摩擦力的凸起。

4.根据权利要求3所述的能够拆卸胰岛素笔针头的锐器盒，其特征在于：压紧柱(225)的顶部形状为半球形。

5.根据权利要求4所述的能够拆卸胰岛素笔针头的锐器盒，其特征在于：针头拆卸器(2)包括针帽固定辅助器(23)，针帽固定辅助器(23)包括定位柱(231)和弹性插入柱(232)，定位柱(231)和弹性插入柱(232)同轴设置并相连接，弹性插入柱(232)的端部具有导入倒角；针帽固定辅助器(23)放置在针帽固定器(22)内。

6.根据权利要求5所述的能够拆卸胰岛素笔针头的锐器盒，其特征在于：弹性插入柱(232)由橡胶制成，弹性插入柱(232)上具有四个凹槽(234)，凹槽(234)沿弹性插入柱(232)轴向设置，四个凹槽(234)沿弹性插入柱(232)周向均布。

7.根据权利要求6所述的能够拆卸胰岛素笔针头的锐器盒，其特征在于：针帽固定辅助器(23)包括连接套(233)，连接套(233)嵌入弹性插入柱(232)，连接套(233)与压紧柱(225)螺纹连接。

技术总结
本技术公开了一种能够拆卸胰岛素笔针头的锐器盒，涉及锐器盒领域。提供一种利用胰岛素笔针头组件自带的针帽进行胰岛素笔针头拆卸的锐器盒。能够拆卸胰岛素笔针头的锐器盒包括锐器盒盖和安装在锐器盒盖上的针头拆卸器；锐器盒盖上具有盒盖孔，盒盖孔两边的锐器盒盖分别为盒盖A部和盒盖B部；针头拆卸器包括针帽固定器和手柄，针帽固定器与盒盖孔位置对应并与锐器盒盖铰接，手柄与针帽固定器连接并搭在盒盖A部上；针帽固定器能够固定胰岛素笔针头的针帽，针帽被固定时开口朝向上方；针头拆卸器旋转180°时，被固定的针帽的开口朝向下方，手柄搭在盒盖B部上。

技术研发人员：阮月,蒋婷,张星霞
受保护的技术使用者：四川大学华西医院
技术研发日：20240102
技术公布日：2024/9/12
