一种超声科探头消毒箱

本发明属于消毒装置，具体地涉及一种超声科探头消毒箱。

背景技术：

1、超声波探头是在超声波检测过程中发射和接收超声波的装置，探头的性能直接影响超声波的特性，影响超声波的检测性能，在超声检测中使用的探头，是利用材料的压电效应实现电能、声能转换的换能器，探头中的关键部件是晶片，晶片是一个具有压电效应的单晶或者多晶体薄片，它的作用是将电能和声能互相转换，在超声探头使用后，需要对超声探头本体进行清洗消毒。

2、在超声探头清洗消毒时，需要先用流动水冲洗探头上所有的残留物，接着用纸巾擦干，最后将探头放入消毒液内浸泡。但是上述方案存在以下技术问题，第一，高浓度酒精或腐蚀性强的化学物质的消毒剂对探头的材质具有较强的腐蚀性，将探头长时间浸泡在消毒剂内会导致探头表面腐蚀，影响图像质量；第二，冲洗探头的清洗方式虽然能够将探头表面的残留物清除，但是探头缝隙内干结的残留物则不易被清除。

技术实现思路

1、本发明的目的在于针对现有技术的不足之处，提供一种超声科探头消毒箱，以解决现有技术中的技术问题。

2、本发明的目的可以通过以下技术方案实现：一种超声科探头消毒箱，其包括外筒以及安装在外筒内部的内筒，内筒上滑动安装升降板，外筒上安装有电机，电机输出端连接传动轴，传动轴与升降板传动连接，升降板上开设安装孔，升降板上安装气缸，内筒侧壁上安装膜片，传动轴上固定安装传动杆，传动杆连接敲击组件；所述敲击组件包括环台和滑套，所述外筒内安装环台，环台上开设波纹槽，所述传动杆上转动连接滑套，滑套内滑动安装敲击杆，敲击杆一端连接拉杆，拉杆与波纹槽滑动配合；在使用时，将探头插入安装孔并由气缸将探头固定在升降板上，启动电机，电机驱动传动轴转动，传动轴通过传动杆带动敲击组件转动，敲击组件通过敲击膜片带动内筒内部的消毒液震动，同时传动轴带动升降板升降移动，升降板上的探头往复进出消毒液。

3、作为本方案进一步的优化或者改进，所述敲击组件还包括固定安装在滑套上的定杆，定杆与环台外壁接触，所述敲击杆通过弹簧与滑套内壁连接。

4、作为本方案进一步的优化或者改进，所述内筒底部安装下孔板，下孔板底部安装橡胶膜，下孔板顶部转动安装上孔板，所述传动轴通过从动杆连接上孔板。

5、作为本方案进一步的优化或者改进，所述传动轴内开设竖槽，从动杆与竖槽滑动配合，从动杆转动安装在上孔板上，上孔板上安装连接套，连接套内设置固定块，从动杆上安装伸缩头，伸缩头与固定块接触，所述内筒上开设限位槽，上孔板上安装限位块，限位块与限位槽滑动配合。

6、作为本方案进一步的优化或者改进，所述内筒两侧壁上均安装分隔板，分隔板上安装滑台，滑台内滑动安装吸水辊，吸水辊通过连杆与升降板连接，吸水辊位于探头两侧，所述吸水辊内安装加热件。

7、作为本方案进一步的优化或者改进，所述连杆上安装杀菌灯。

8、作为本方案进一步的优化或者改进，所述内筒内壁上安装竖状导条，竖状导条与升降板滑动配合，所述安装孔内安装密封圈。

9、本发明的有益效果：

10、（1）本发明通过杀菌灯和消毒液交替对探头杀菌，避免探头长时间浸入消毒液导致探头表面腐蚀，同时确保对探头杀菌效率。本发明还通过敲击组件使消毒液产生固定频率的振动，进而清除探头缝隙内的残留物，避免残留物阻碍杀菌灯的紫外线的穿透能力，确保杀菌灯的消毒效果。

11、（2）本发明通过在连杆上安装吸水辊，电机通过传动轴带动升降板上移的过程中，即探头从消毒液内移出进入上消毒腔的过程中，升降板通过连杆带动吸水辊相互靠近移动，使吸水辊相互挤压上移的探头，使吸水辊将探头包裹，此时吸水辊能够吸收探头上残留的消毒液，使探头处于干燥状态下进入上消毒腔，避免探头上形成生物膜。本发明通过加热件产生热量，进而实现对吸水辊的快速干燥。

12、（3）本发明中的升降板下移的过程中，升降板压缩内筒内部气体，内筒内部气压增加，使升降板推动内筒底部的橡胶膜膨胀。在传动轴转动的过程中，传动轴带动从动杆同步转动，在伸缩头与固定块的抵接下，从动杆带动上孔板转动，使上孔板上的通孔与下孔板重合，此时消毒液以及消毒液中的固体残留物能够通过上孔板和下孔板进入橡胶膜；当升降板上移时，橡胶膜逐渐回弹，同时传动轴带动从动杆反向转动，使上孔板上的通孔与下孔板逐渐错开，使橡胶膜内部的消毒液能够通过下孔板和上孔板进入内筒内，而消毒液中的固体残留物则被下孔板和上孔板阻隔在橡胶膜内，将消毒液中的固体残留物分离出来，避免残留物再次附着在探头上。

技术特征：

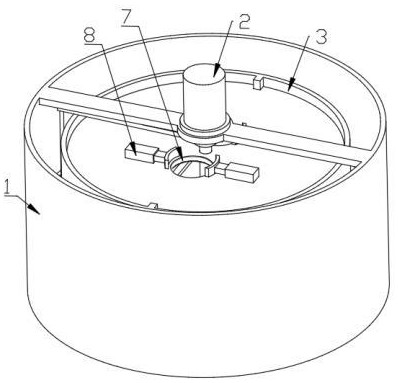

1.一种超声科探头消毒箱，其特征在于：包括外筒（1）以及安装在外筒（1）内部的内筒（3），内筒（3）上滑动安装升降板（12），外筒（1）上安装有电机（2），电机（2）输出端连接传动轴（4），传动轴（4）与升降板（12）传动连接，升降板（12）上开设安装孔（7），升降板（12）上安装气缸（8），内筒（3）侧壁上安装膜片（10），传动轴（4）上固定安装传动杆（5），传动杆（5）连接敲击组件（6）；

2.根据权利要求1所述的一种超声科探头消毒箱，其特征在于：所述敲击组件（6）还包括固定安装在滑套（603）上的定杆（607），定杆（607）与环台（601）外壁接触，所述敲击杆（605）通过弹簧（606）与滑套（603）内壁连接。

3.根据权利要求1所述的一种超声科探头消毒箱，其特征在于：所述内筒（3）底部安装下孔板（15），下孔板（15）底部安装橡胶膜（14），下孔板（15）顶部转动安装上孔板（16），所述传动轴（4）通过从动杆（22）连接上孔板（16）。

4.根据权利要求1所述的一种超声科探头消毒箱，其特征在于：所述传动轴（4）内开设竖槽（25），从动杆（22）与竖槽（25）滑动配合，从动杆（22）转动安装在上孔板（16）上，上孔板（16）上安装连接套（26），连接套（26）内设置固定块（28），从动杆（22）上安装伸缩头（27），伸缩头（27）与固定块（28）接触，所述内筒（3）上开设限位槽（24），上孔板（16）上安装限位块（23），限位块（23）与限位槽（24）滑动配合。

5.根据权利要求1所述的一种超声科探头消毒箱，其特征在于：所述内筒（3）两侧壁上均安装分隔板（9），分隔板（9）上安装滑台（17），滑台（17）内滑动安装吸水辊（18），吸水辊（18）通过连杆（19）与升降板（12）连接，吸水辊（18）位于探头两侧，所述吸水辊（18）内安装加热件（21）。

6.根据权利要求5所述的一种超声科探头消毒箱，其特征在于：所述连杆（19）上安装杀菌灯（20）。

7.根据权利要求1所述的一种超声科探头消毒箱，其特征在于：所述内筒（3）内壁上安装竖状导条（11），竖状导条（11）与升降板（12）滑动配合，所述安装孔（7）内安装密封圈（13）。

技术总结
本发明属于消毒装置技术领域，具体地涉及一种超声科探头消毒箱，其包括外筒以及安装在外筒内部的内筒，内筒上滑动安装升降板，外筒上安装有电机，电机输出端连接传动轴，传动轴与升降板传动连接，升降板上开设安装孔，内筒侧壁上安装膜片，传动轴上固定安装传动杆，传动杆连接敲击组件；所述敲击组件包括环台、滑套、环台、波纹槽、敲击杆和拉杆。本发明通过杀菌灯和消毒液交替对探头杀菌，避免探头长时间浸入消毒液导致探头表面腐蚀，同时确保对探头杀菌效率。本发明还通过敲击组件使消毒液产生固定频率的振动，进而清除探头缝隙内的残留物，避免残留物阻碍杀菌灯的紫外线的穿透能力，确保杀菌灯的消毒效果。

技术研发人员：陈颖
受保护的技术使用者：赤峰学院附属医院
技术研发日：
技术公布日：2025/4/17
