一种用于眼科的手术椅的制作方法

本发明涉及手术椅，尤其是涉及一种用于眼科的手术椅。

背景技术：

1、眼科手术治疗过程中，需通过手术椅进行配合治疗，现用的眼科手术椅，主要由头部固定装置、座板和靠背组成，座板和靠背给患者提供一个平躺或半平躺状态，头部固定装置用于给患者头部固定，防止患者头部姿态的转动，而现有手术椅都是从患者角度进行开发设计，均为增加患者的舒适性和舒适度。

2、当眼部疾病需要做手术治疗时,例如青光眼、角膜移植、视网膜修复和眼外伤手术，均需耗费2-3个小时或更长时间的手术，主治医生手臂一直处于悬空状态，长时间的手术导致主治医师疲惫，手臂不稳、颤抖等情况,影响手术效果，当主治医生疲惫时,现阶段采取的方法是暂停手术,休息一段时间再进行手术,然而手术过程争分夺秒,浪费时间可能损害到患者的生命安全。

3、为了增加主治医生在手术中疲劳导致的手臂不稳、颤抖等问题，现有手臂辅助托装置，将手臂支架固定在手术床或手臂辅助托车，将手臂辅助托车移动到手术椅旁边，手臂辅助托装置上的托板将主治医生的手臂或手肘进行托举，缓解主治医生疲劳导致的手臂不稳、颤抖等问题，而现有的手臂辅助托装置固定在手术椅上，调节角度比较受限，臂托对手臂的前后左右运动的自由度不足，也不能进行多角度微调整，限制主治医生在手术中操作时手臂活动范围，进而降低了手术的灵活性和精准度。

4、因此，本申请提供了一种用于眼科的手术椅，以解决上述背景技术中提出的问题。

技术实现思路

1、本发明的目的在于提供一种用于眼科的手术椅，解决眼科手术中主治医生手臂长时间处于悬空状态，造成主治医生疲劳手臂不稳、颤抖等情况；解决现有臂托自由度不足，不能进行多角度微调整，限制主治医生在手术操作时手臂的活动范围，影响手术精准度和手术效果。

2、为解决上述技术问题，本发明提供的一种用于眼科的手术椅，包括座板，座板后端设置靠背，靠背上设置头枕；座板本体下方设置座基，座基本体上部设置固定环，固定环滑动的安装手臂托机构，手臂托机构中的上托板用于抵贴手臂并对手臂进行支撑托举，上托板本体下表面安装滚珠用于上托板本体方向的微调整。

3、本发明技术方案的进一步改进在于：手臂托机构还包括下轴杆，下轴杆本体为弧形体，其下轴杆本体下端设置固定槽，固定槽通过螺杆适配螺栓孔滑动的安装在固定环上。

4、本发明技术方案的进一步改进在于：下轴杆本体的上端固接中轴杆，中轴杆本体上端轴接转轴，转轴本体固接上轴杆，上轴杆本体上端轴接转轴a，转轴a本体固接臂托机构。

5、本发明技术方案的进一步改进在于：臂托机构还包括下托板，下托板本体中部设置滚珠槽，滚珠槽适配上托板本体下表面安装的滚珠。

6、本发明技术方案的进一步改进在于：滚珠适配的安装在旋转轴中的内凹槽中，旋转轴为异形体结构，其旋转轴本体底端设置穿孔，穿孔内适配滚珠本体的1/3处滚动。

7、本发明技术方案的进一步改进在于：内凹槽本体内腔抵贴均匀分布设置若干个钢珠，钢珠抵贴滚珠本体。

8、本发明技术方案的进一步改进在于：旋转轴本体顶面适配的固接在上托板本体的底面上，上托板与下托板通过橡胶环相连，橡胶环内腔中适配旋转轴。

9、本发明技术方案的进一步改进在于：转轴还包括轴套，轴套本体一端通过外螺纹a适配内螺纹螺接中轴杆，中轴杆本体内螺纹a适配轴套本体另一端的顶丝杆，顶丝杆本体外螺纹适配内螺纹a。

10、本发明技术方案的进一步改进在于：轴套本体内螺纹适配外螺纹a，中轴杆本体内螺纹a适配顶丝杆上的外螺纹；转轴和转轴a的结构、尺寸均相同，其转轴和转轴a的安装方向相互垂直。

11、本发明技术方案的进一步改进在于：座基本体为异形体结构，其座基上部后端设置弧形固定环，固定环本体两端固接在座基上，而座基本体上部前端安装扶手，扶手分别安装在座板的两侧边。

12、采用上述技术方案，本发明具有如下有益效果：

13、1、本发明提供的一种用于眼科的手术椅，该手术椅中的手臂托机构给长时间手术的主治医生手臂提供稳定的支持平台，使主治医生手臂减少颤抖，提高手术操作的精准性和手术的成功率；同时减少手臂长时间保持悬空状态出现的手臂酸麻，手臂托机构可有效缓解手臂肌肉的紧张状态，使其处于放松状态，有助于手术的顺利进行。

14、2、本发明提供的一种用于眼科的手术椅，该臂托机构中的滚珠可进行平面上的360度旋转，极大的提高上托板旋转的自由度，在配合橡胶环上托板可随手臂的需求进行多角度的微调整，实现主治医生在手术操作中的活动范围，便于主治医生进行手臂的微调整，使主治医生在整个手术过程中，都能保持相对舒适的体位和手臂姿态，利于手术的顺利进行。

15、3、本发明提供的一种用于眼科的手术椅，该手术椅中通过多个转轴可实现手臂托机构中的上轴杆、中轴杆多个轴向的调整，便于主治医生在整个手术过程中手臂都能保持相对舒适的体位和手臂姿态，利于手术的顺利进行；同时转轴为相互螺纹适配嵌套设计，极大的提高转轴的牢固性和稳固性，更利用主治医生保持相对舒适的体位和手臂姿态，提高手术的精准度和手术效率。

16、4、本发明提供的一种用于眼科的手术椅，该手术椅中的下轴杆活动的套装在固定环上，下轴杆可根据需求进行0-270度的旋转位移，可根据手术的需求进行手臂托机构的位置的调整，更利于手术的进行；该固定环位于靠背的后方且与座板为同一水平面上，固定环不影响靠背角度进行，利于主治医生在手术操作时的活动范围。

技术特征：

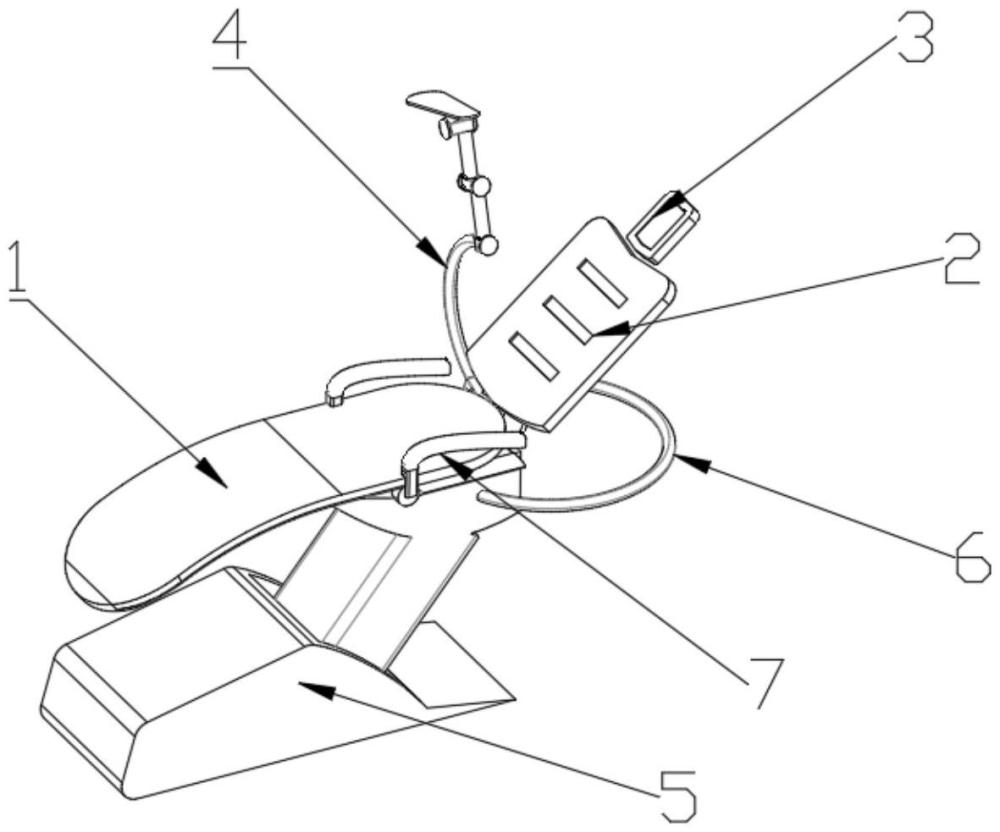

1.一种用于眼科的手术椅，其特征在于，包括座板(1)，座板(1)后端设置靠背(2)，靠背(2)上设置头枕(3)；座板(1)本体下方设置座基(5)，座基(5)本体上部设置固定环(6)，固定环(6)上滑动的安装手臂托机构(4)，手臂托机构(4)中的上托板(461)用于抵贴手臂并对手臂进行支撑托举，上托板(461)本体下表面安装滚珠(466)用于上托板(461)本体方向的微调整。

2.根据权利要求1所述一种用于眼科的手术椅，其特征在于，手臂托机构(4)还包括下轴杆(41)，下轴杆(41)本体为弧形体，其下轴杆(41)本体下端设置固定槽(42)，固定槽(42)通过螺杆适配螺栓孔(43)滑动的安装在固定环(6)上。

3.根据权利要求2所述一种用于眼科的手术椅，其特征在于，下轴杆(41)本体的上端固接中轴杆(47)，中轴杆(47)本体上端轴接转轴(44)，转轴(44)本体固接上轴杆(48)，上轴杆(48)本体上端轴接转轴a(45)，转轴a(45)本体固接臂托机构(46)。

4.根据权利要求3所述一种用于眼科的手术椅，其特征在于，臂托机构(46)还包括下托板(460)，下托板(460)本体中部设置滚珠槽(462)，滚珠槽(462)适配上托板(461)本体下表面安装的滚珠(466)，上托板(461)本体整体尺寸小于下托板(460)本体整体尺寸。

5.根据权利要求4所述一种用于眼科的手术椅，其特征在于，滚珠(466)适配的安装在旋转轴(464)中的内凹槽(467)中，旋转轴(464)为异形体结构，其旋转轴(464)本体底端设置穿孔(465)，穿孔(465)内适配滚珠(466)本体的1/3处滚动。

6.根据权利要求5所述一种用于眼科的手术椅，其特征在于，内凹槽(467)本体内腔抵贴均匀分布设置若干个钢珠(468)，钢珠(468)抵贴滚珠(466)本体。

7.根据权利要求5所述一种用于眼科的手术椅，其特征在于，旋转轴(464)本体顶面适配的固接在上托板(461)本体的底面上，上托板(461)与下托板(460)通过橡胶环(463)相连，橡胶环(463)内腔中适配旋转轴(464)。

8.根据权利要求2所述一种用于眼科的手术椅，其特征在于，转轴(44)还包括轴套(440)，轴套(440)本体一端通过外螺纹a(444)适配内螺纹(443)螺接中轴杆(47)，中轴杆(47)本体内螺纹a(445)适配轴套(440)本体另一端的顶丝杆(441)，顶丝杆(441)本体外螺纹(442)适配内螺纹a(445)。

9.根据权利要求8所述一种用于眼科的手术椅，其特征在于，轴套(440)本体内螺纹(443)适配外螺纹a(444)，中轴杆(47)本体内螺纹a(445)适配顶丝杆(441)上的外螺纹(442)；转轴(44)和转轴a(45)的结构、尺寸均相同，其转轴(44)和转轴a(45)的安装方向相互垂直。

10.根据权利要求1所述一种用于眼科的手术椅，其特征在于，座基(5)本体为异形体结构，其座基(5)上部后端设置弧形固定环(6)，固定环(6)本体两端固接在座基(5)上，而座基(5)本体上部前端安装扶手(7)，扶手(7)分别安装在座板(1)的两侧边。

技术总结
本发明涉及手术椅技术领域，尤其是涉及一种用于眼科的手术椅，包括座板，座板后端设置靠背，靠背上设置头枕；座板本体下方设置座基，座基本体上部设置固定环，固定环上滑动的安装手臂托机构，手臂托机构中的上托板用于抵贴手臂并对手臂进行支撑托举，上托板本体下表面安装滚珠用于上托板本体方向的微调整；该手术椅中的手臂托机构给长时间手术的主治医生手臂提供稳定的支持平台，使主治医生手臂减少颤抖，提高手术操作的精准性和手术的成功率。

技术研发人员：苑志峰,卢佳铭,范丽娜,尹会苏,王鑫
受保护的技术使用者：河北省眼科医院（邢台市眼科医院、河北省眼病治疗中心）
