一种杯子清洗器的制作方法

本实用新型涉及生活用品技术领域，具体为一种杯子清洗器。

背景技术：

我们的生活中离不开喝水的杯子，随处可以见到，我们一般见到的杯子都是长长的杯身，杯口都较小，当杯子用的时间长了，其内表面会粘附一层水垢，如果不定期清洗的话会对人体健康产生不利影响。目前市场上的杯子清洗器顶部不能转动，无法有效的清理杯子底部部分，清洗时操作不方便，且大多杯子清洗器在清洗不同口径的杯子时使用者会感觉使用的不方便。

技术实现要素：

本实用新型的目的在于提供一种杯子清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种杯子清洗器，包括套筒，所述套筒的内腔顶端均焊接有两个固定滑块，所述套筒的内腔设有推杆，所述推杆的表面均设有与固定滑块匹配安装的两组滑块槽，所述推杆的下方焊接有弹簧卡盘，所述弹簧卡盘的下端焊接有丝杠，所述丝杠的外侧套有弹簧，所述套筒的内腔下端设有弹簧底座圈，所述套筒的下端安装有锥形套筒，所述锥形套筒的内腔安装有锥形转轴，所述锥形转轴的内腔通孔内设有与丝杠匹配安装的滚珠，所述丝杆的下端设有限位底座，所述锥形转轴的侧面均轴连接有两组支杆，所述支杆的周围设有海绵体。

优选的，所述推杆的顶端安装有柔软橡胶层。

优选的，所述支杆的安装数量至少为2。

优选的，所述海绵体为弹性海绵体。

与现有技术相比，本实用新型的有益效果是：一种杯子清洗装置，通过推杆和弹簧的配合设置，可使丝杠上下移动，为转动海绵体提供了动力，通过丝杠、锥形转轴、锥形套筒的配合设置，可使锥形转轴转动，达到了弹性海绵体可以转动的效果，通过支杆和海绵体的配合设置，可达到清洗的直径变大变小。

附图说明

图1为本实用新型结构示意图；

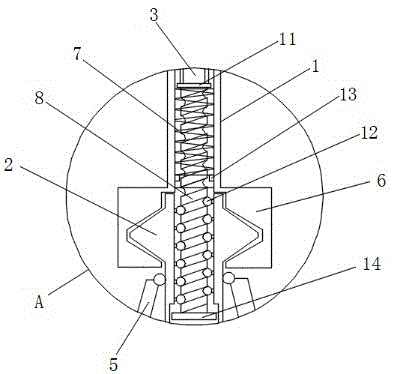

图2为本实用新型A处结构放大图。

图中：1套筒、2锥形转轴、3推杆、4海绵体、5支杆、6锥形套筒、7弹簧、8丝杠、9滑块槽、10固定滑块、11弹簧卡盘、12滚珠、13弹簧底座圈、14限位底座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种杯子清洗器，包括套筒1，所述套筒1的内腔顶端均焊接有两个固定滑块10，所述套筒1的内腔设有推杆3，为锥形转轴2提供动力，所述推杆3的表面均设有与固定滑块10匹配安装的两组滑块槽9，所述推杆3的下方焊接有弹簧卡盘11，所述弹簧卡盘11的下端焊接有丝杠8，所述丝杠8的外侧套有弹簧7，使推杆3复位，所述套筒1的内腔下端设有弹簧底座圈13，所述套筒1的下端安装有锥形套筒6，所述锥形套筒6的内腔安装有锥形转轴2，所述锥形转轴2的内腔通孔内设有与丝杠8匹配安装的滚珠12，滚珠12与丝杠8的配合使推杆3向下的运动转换为锥形转轴2的水平转动，所述丝杆8的下端设有限位底座14，所述锥形转轴2的侧面均轴连接有两组支杆5，增加清洗时适用不同口径的杯子，所述支杆5的周围设有海绵体4，海绵体4与杯体接触清洗。

具体而言，所述推杆3的顶端安装有柔软橡胶层，会使使用者在使用时手部感觉更加舒适。

具体而言，所述支杆5的安装数量至少为2，多组支杆5会使海绵体4底部与杯底接触更加紧密。

具体而言，所述海绵体4为弹性海绵体，弹性海绵体可以增加清洗时适用不同口径杯子的效果。

工作原理：在使用本实用新型时，把海绵体4一端伸入杯体内，下压套筒1，当海绵体4充满杯体底部时，按压推杆3，推杆3的下移带动丝杠8下移，此时丝杠8和锥形转轴2内通孔中的滚珠12会把推杆3向下的移动转换为锥形转轴2的水平旋转运动，当弹簧7被推杆3压缩到极限时，松开推杆3，弹簧7的弹力会使丝杠8向上运动，此时锥形转轴2随之做水平旋转运动，锥形转轴2的转动带动安装在锥形转轴2表面的支杆5与海绵体4的转动，达到清洗杯底与杯筒连接角处的效果，本实用新型操作简单，只需按压推杆3即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
