一种刷头可换喷水牙刷的制作方法

本实用新型涉及牙刷领域，具体涉及一种刷头可换喷水牙刷。

背景技术：

目前刷牙时，需要不断含水漱口，并且需要反复多次操作，因此增加了刷牙时间并给刷牙带来不便，鉴于以上缺陷，实有必要设计一种刷头可换喷水牙刷。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种刷头可换喷水牙刷，来解决目前刷牙需要反复漱口的问题。

为解决上述技术问题，本实用新型的技术方案是：一种刷头可换喷水牙刷，包括牙刷本体，所述牙刷本体一端设有刷头安装座，所述刷头安装座上有刷头，所述刷头安装座设有出水孔，所述牙刷本体内部穿设有水管，该水管一端与所述出水口相通，另一端贯穿所述牙刷本体。

进一步，所述牙刷本体包括手柄和振动柄，所述手柄内设有电池、振动电机、安装轴和联轴器，所述振动电机与所述电池电连接，所述安装轴设于所述振动电机上，所述联轴器套于所述安装轴上，所述振动柄与所述联轴器固定连接。

进一步，所述手柄上还设有调速开关，该调速开关与所述振动电机和所述电池电连接。

进一步，所述水管包括第一硬管和第二硬管和软管，所述第一硬管贯穿所述牙刷本体端部，所述第二硬管设于所述出水口上，所述软管设于所述牙刷本体内部，该软管一端与所述第一硬管连接，另一端与所述第二硬管连接。

进一步，所述水管一端还设有泵水系统。

进一步，所述刷头与所述牙刷本体卡扣相连。

与现有技术相比，该刷头可换喷水牙刷，在刷牙时，可通过水管与供水系统连接，因此，在漱口时，通过供水系统不断将水吸入到水管中，并通过出水口喷入到口腔中，从而实现自动漱口，代替了传统需要反复漱口。

附图说明

图1是本实用新型刷头可换喷水牙刷的爆炸视图；

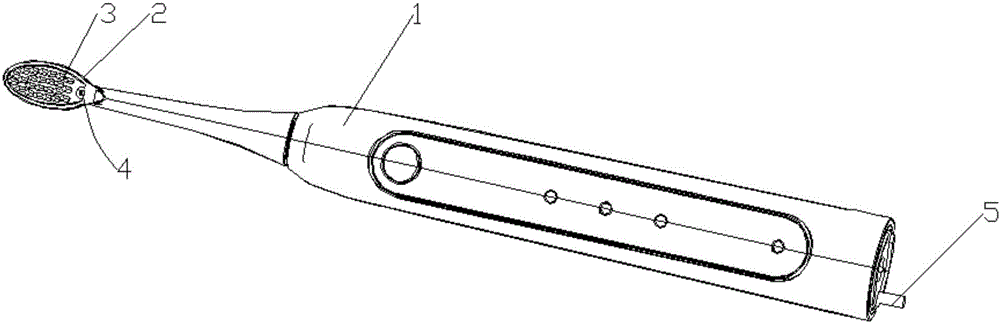

图2是本实用新型刷头可换喷水牙刷的轴视图。

具体实施方式

如下具体实施方式将结合上述附图进一步说明。

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2所示，一种刷头可换喷水牙刷，包括牙刷本体1，所述牙刷本体1一端设有刷头安装座2，所述刷头安装座2上设有刷头3，所述刷头安装座2上设有出水孔4，所述牙刷本体1内部穿设有水管5，该水管5一端与所述出水口4相通，另一端贯穿所述牙刷本体1。因此，该刷头可换喷水牙刷，在刷牙时，可通过水管5与供水系统连接，因此，在漱口时，通过供水系统不断将水吸入到水管5中，并通过出水口4喷入到口腔中，从而实现自动漱口，代替了传统需要反复漱口。

进一步，所述牙刷本体1包括手柄101和振动柄102，所述手柄101内设有电池111、振动电机112、安装轴113和联轴器114，所述振动电机112与所述电池111电连接，所述安装轴113设于所述振动电机112一端，所述联轴器114设于所述安装轴113上，所述振动柄102与所述联轴器114固定连接，所述牙刷安装座2设于所述振动柄102上。因此，在刷牙时，通过振动电机112带动联轴器114振动，从而达到带动振动柄102振动，实现自动刷牙。

进一步，所述手柄101上还设有调速开关115，该调速开关115与所述振动电机112和所述电池111电连接。因此，可通过调速开关115调节振动电机112的振动频率。

进一步，所述水管5包括第一硬管501和第二硬管502和软管503，所述第一硬管501贯穿所述牙刷本体1端部，所述第二硬管502设于所述出水口4上，所述软管503设于所述牙刷本体1内部，该软管503一端与所述第一硬管501连接，另一端与所述第二硬管502连接。不仅便于水管5与外界供水系统连接，并且振动电机111振动时，水管5不会对振动电机111造成干涉。

进一步，所述水管5一端还设有泵水系统。因此，可通过泵水系统给水管5供水。

进一步，所述刷头3与所述牙刷本体1卡扣相连。因此，能实现刷头3可更换。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
