一种牙刷的制作方法

本实用新型涉及一种牙刷。

背景技术：

牙刷是用于清洁牙齿的一种刷子，一般刷牙时都会在牙刷上加上牙膏清洁牙齿,牙刷是人们日常生活的必备品。

传统的牙刷多为直柄，使用者使用方便，但是容易用力过大伤害牙龈，不利于牙齿健康；另一方面，牙刷使用时间长了，刷毛积存细菌，因此医生建议每3个月至少更换一把牙刷，但是人们常常忽略，从而造成牙刷的过度使用，影响牙齿和口腔健康。

技术实现要素：

本实用新型要解决的技术问题是提供一种牙刷，其能促使人们及时更换牙刷，缓冲作用在牙齿和牙龈上的力量，保护牙齿。

为达到上述目的，本实用新型的技术方案是提供一种牙刷，包括手柄和连接在手柄上部的刷头，手柄包括安装刷头的安装部和手持部以及连接在安装部和手持部之间的“∠”形连接部；“∠”形连接部的开口与刷头朝向相反；“∠”形连接部包括水平杆和一倾斜杆，水平杆一端连接手持部的上端，倾斜杆上端连接安装部的下端。

进一步改进，安装部的长度是所述手持部长度的一半，使牙刷结构更加合理，舒适度高。

进一步改进，“∠”形连接部由塑料制成，在使用过程中缓慢形变。

优选“∠”形连接部水平杆和倾斜杆之间的夹角为40°至50°，使得在使用过程中产生形变的幅度更大，更好的缓冲作用在牙齿和牙龈上的力量，保护牙齿健康。

本实用新型由于连接部采取了“∠”形，使得使用者在使用牙刷过程中力量过大时，能够产生形变，缓冲作用在牙齿和牙龈上的力量，保护牙齿。

另一方面，经过长时间的使用，牙刷产生不可逆形变，促使人们及时更换牙刷，保持牙齿和口腔健康。

附图说明

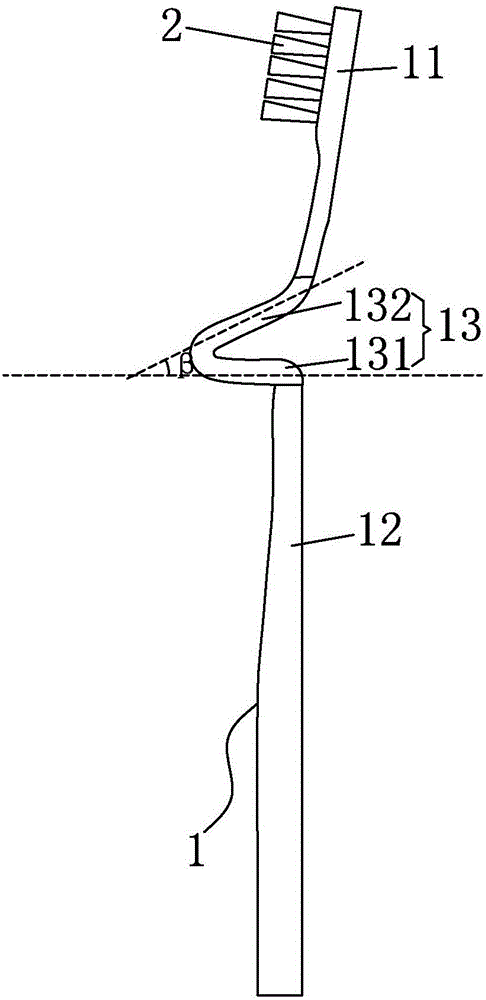

图1是本实用新型未使用时结构示意图；

图2是本实用新型产生微小形变的结构示意图；

图3是本实用新型需要更换时的结构示意图。

具体实施方式

下面结合附图和具体的实施方式对本实用新型作进一步详细说明。

如图1所示，一种牙刷，包括手柄1和连接在手柄1上部的刷头2，手柄1包括安装刷头2的安装部11和手持部12以及连接在安装部11和手持部12之间的“∠”形连接部13。安装部11的长度是手持部12长度的一半，使牙刷结构更加合理，舒适度高。

“∠”形连接部13的“∠”的开口与刷头2朝向相反，包括水平杆131和一倾斜杆132，水平杆131一端连接手持部12的上端，倾斜杆132上端连接安装部11的下端。水平杆131和倾斜杆132之间的夹角α为40°至50°，使得在使用过程中可产生形变的幅度更大，更好的缓冲作用在牙齿和牙龈上的力量。

如图2所示，使用者在使用牙刷过程中力量过大时，能够产生形变，倾斜杆132向水平杆131靠近，水平杆131和倾斜杆132之间的夹角变为β，30＜β＜40，缓冲作用在牙齿和牙龈上的力量，保护牙齿。

如图3所示，“∠”形连接部13由塑料制成，塑料在使用过程中缓慢形变，经过长时间的使用，水平杆131和倾斜杆132之间的夹角变为γ，10＜β＜20产生不可逆形变，并影响使用效果，促使人们及时更换牙刷，保持牙齿和口腔健康。

以上仅是本实用新型一个较佳的实施例，本领域的技术人员按权利要求作等同的改变都落入本案的保护范围。
