一种手动搅拌玩具杯的制作方法

(一)技术领域

本发明属于儿童玩具技术领域，特别涉及一种手动搅拌玩具杯。

(二)

背景技术：

在吸水杯里设置搅拌叶可以搅拌液体，而且小朋友很喜欢转动的东西，通过转动动作可以锻炼小朋友的手指，促进大脑发育；并且还可以让孩子看到搅拌液体的现象，有利于培养孩子的创造性。

(三)

技术实现要素：
：

本发明一种手动搅拌玩具杯的主要目的是：为了让孩子锻炼手指，搅拌液体，同时又可以满足孩子观察液体搅拌的现象。

本发明要解决上述技术问题所采用的新的技术方案是这样实现的：该一种手动搅拌玩具杯，它主要由折盖板①、杯盖、杯筒、摇杆、折盖板②、搅拌叶、吸管组成，其特征是：吸管上部设有凹槽，用来卡住摇杆；杯盖内部中心设有凹槽和吸管中上部设有的突起配合来卡住吸管；吸管底部也设有凹槽用来固定搅拌叶；杯盖和杯筒通过螺纹联接，折盖板①、折盖板②通过转动副和杯盖联接；杯盖上设有凹槽，当摇杆放下，折弯吸管时，凹槽内侧设有卡槽来卡住折盖板①、折盖板②。

(四)附图说明：

图1为一种手动搅拌玩具杯的图形。

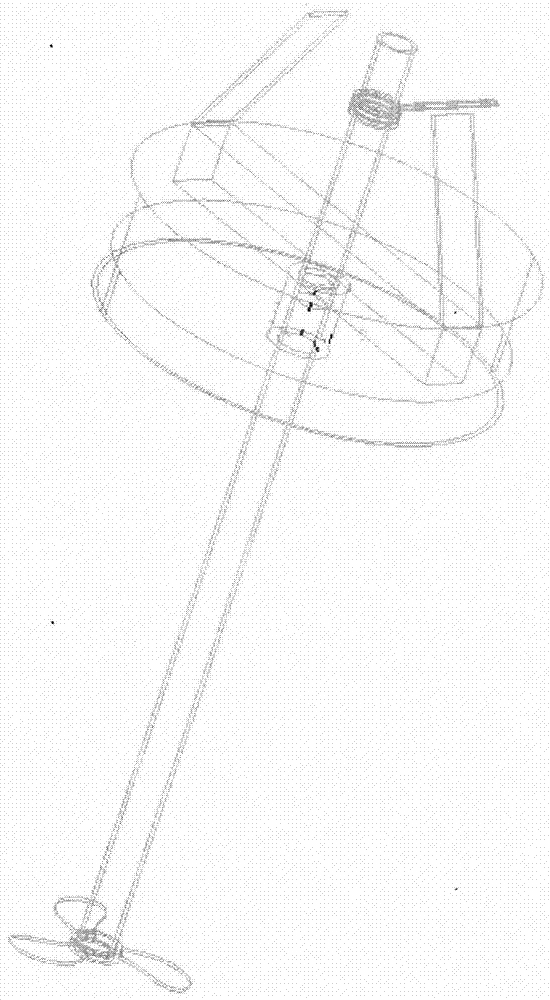

图2为吸管和杯盖组装后的图形。

图3为吸管的图形。

附图中：1、折盖板①；2、杯盖；3、杯筒；4、摇杆；5、折盖板②；6、搅拌叶；7、吸管。

(五)具体实施方式：

下面结合附图，对本发明一种手动搅拌玩具杯的技术问题所采取的技术方案作进一步说明：它的结构如附图所示，主要由折盖板①1；杯盖2；杯筒3；摇杆4；折盖板②5；搅拌叶6；吸管7组成。在构造及其结合上，本发明一种手动搅拌玩具杯的技术特征是：设置杯筒3为透明色，首先吸管7是通过中上部设有的突起和杯盖2内部中心设有的凹槽来装配的，搅拌叶6是通过吸管7底部的凹槽来固定的，摇杆4是通过吸管7上部的凹槽来卡住的，杯盖2和杯筒3是通过螺纹联接的；当摇动摇杆4时，会使得搅拌叶6发生转动；当不需要使用时，就把摇杆4从吸管7上部的凹槽套下，弯曲吸管7和摇杆4放入杯盖2上的凹槽中，扣上折盖板①1和折盖板②5。

技术特征：

技术总结
一种手动搅拌玩具杯，属于儿童玩具技术领域。设计该一种手动搅拌玩具杯的主要目的是：为了让孩子锻炼手指，搅拌液体，同时又可以满足孩子观察液体搅拌的现象。一种手动搅拌玩具杯，它主要由折盖板①、杯盖、杯筒、摇杆、折盖板②、搅拌叶、吸管组成，其特征是：吸管上部设有凹槽，用来卡住摇杆；杯盖内部中心设有凹槽和吸管中上部设有的突起配合来卡住吸管；吸管底部也设有凹槽用来固定搅拌叶；杯盖和杯筒通过螺纹联接，折盖板①、折盖板②通过转动副和杯盖联接；杯盖上设有凹槽，当摇杆放下，折弯吸管时，凹槽内侧设有卡槽来卡住折盖板①、折盖板②。

技术研发人员：徐艳;张庭伟
受保护的技术使用者：南京科技职业学院
技术研发日：2017.06.12
技术公布日：2017.08.29
