一种彩色泡泡水吹泡器的制作方法

本实用新型涉及吹泡器领域，特别是涉及一种彩色泡泡水吹泡器。

背景技术：

吹泡器是孩子都很喜欢玩的玩具，现在传统的吹泡器一般只能放置一种颜色的泡泡液，一次只能吹出一种颜色的泡泡，如果需要同时产生彩色的满天飞的泡泡就需要多个吹泡器多人同时操作，十分不方便。

另外，现在市场上有的彩色吹泡机的结构复杂，泡泡吹棒是固定的，无法进行更换，而且泡泡水瓶是不可拆卸的，更换补充都不方便，所以需要一种新的吹泡器来解决上述技术问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种彩色泡泡水吹泡器，解决泡泡吹棒无法更换的问题，泡泡水瓶是可以更换的，十分方便。

本实用新型解决其技术问题所采用的技术方案是：提供一种彩色泡泡水吹泡器，包括泡泡水瓶，底座的上侧竖向并排插入布置有若干个泡泡水瓶；

连体盖，该连体盖将所有的泡泡水瓶的上端盖住并连接有插入到每个泡泡水瓶的泡泡吹棒；

所述的连体盖由两个前后对称布置的分体部对接组成，将泡泡吹棒的上端夹住。

进一步的，所述的底座包括一侧设置有缺口的底板，所述的底板的上端并排横向设置有与泡泡水瓶一一对应的c形卡板。

进一步的，所述的泡泡吹棒的上端通过连接横杆相连，所述的连接横杆嵌入固定在两块分体部之间。

进一步的，所述的连体盖的上端一体成型设置有提手部。

进一步的，两个分体部的一端通过折边连接部相连，另一端分别设置有卡接凸起和带孔扣板，所述的卡接凸起与带孔扣相扣接。

进一步的，其中一个分体部的内侧设置有若干个插接柱，另一个分体部的内部设置有与插接柱一一插接的插接杆。

有益效果：本实用新型涉及一种彩色泡泡水吹泡器，采用盖子采用分体式结构，方便泡泡吹棒的快速安装和拆卸，解决泡泡吹棒无法更换的问题，泡泡水瓶是可以更换的，而且底座采用敞开式的结构，泡泡水瓶的更换拆卸十分方便，不同颜色的泡泡水瓶可以同时使用，同时产品不同颜色的泡泡，形成漫天飞舞的彩色泡泡。

附图说明

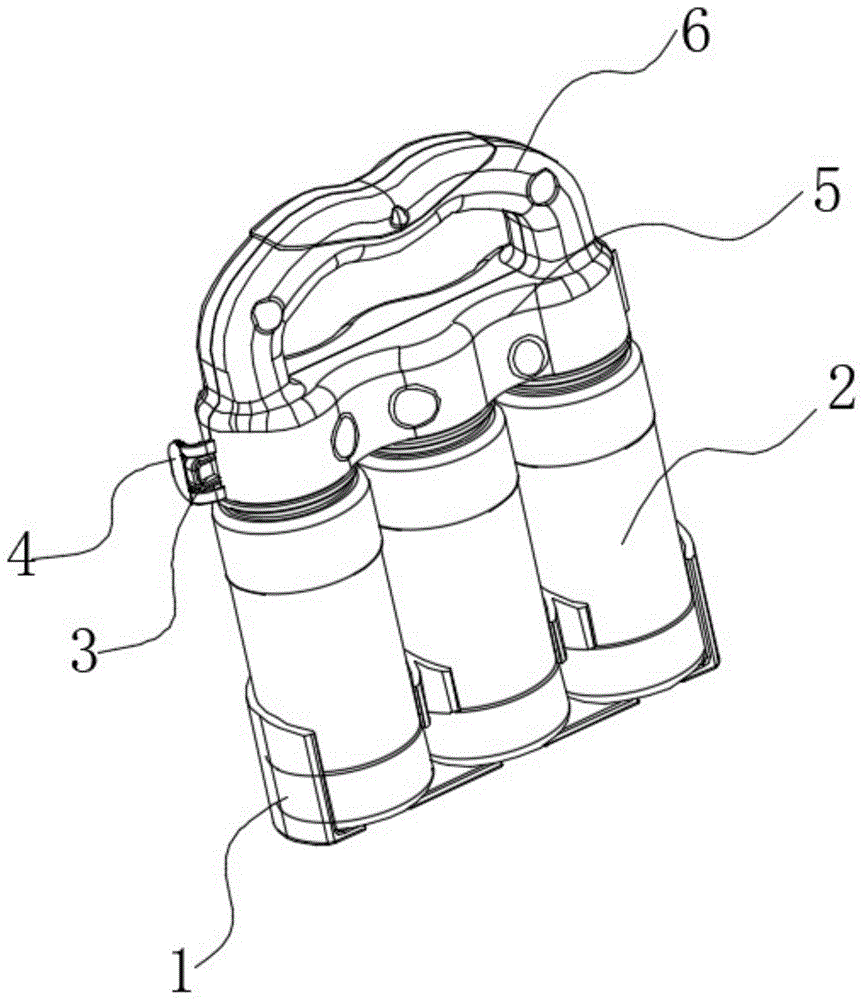

图1是本实用新型的一种结构的立体结构图；

图2是本实用新型的一种结构的主视半剖结构；

图3是本实用新型的一种结构的主视半剖结构；

图4是本实用新型的连体盖的内部结构示意图；

图5是本实用新型的另一种结构的立体示意图。

图示：1.底座；2.泡泡水瓶；3.卡接凸起；4.带孔扣板；5.连体盖；6、提手部；7、插接柱；8、连接横杆；9、泡泡吹棒；10、c形卡板；11、底板；12、折边连接部；13、分体部。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于

本技术：
所附权利要求书所限定的范围。

如图1-5所示，本实用新型的实施方式涉及一种彩色泡泡水吹泡器，包括泡泡水瓶2，底座1的上侧竖向并排插入布置有若干个泡泡水瓶2；

泡泡水瓶2的数量是不固定的，如图1所示为3个，如图5所示就是5个，也可以更多。

连体盖5将所有的泡泡水瓶2的上端盖住并连接有插入到每个泡泡水瓶2的泡泡吹棒9，泡泡吹棒9与连体盖5连接在一起，当连体盖5提起来的时候就可以将所有的泡泡吹棒9一起提起来，提起来以后只需要在空气中挥舞几下就可以产生各种颜色的泡泡；

所述的连体盖5由两个前后对称布置的分体部13对接组成，将泡泡吹棒9的上端夹住，两个分体部13可以快速分开，更换泡泡吹棒9。

为了能快速安装定位和拆卸泡泡水瓶2，所述的底座1包括一侧设置有缺口的底板11，所述的底板11的上端并排横向设置有与泡泡水瓶2一一对应的c形卡板10，底板11与c形卡板10都是一体注塑成型的，一侧开口，方便取放和夹紧泡泡水瓶2。

所述的泡泡吹棒9的上端通过连接横杆8相连，所述的连接横杆8嵌入固定在两块分体部13之间，连接横杆8将所有的泡泡吹棒9连成一体，方便一步拆卸和安装。

为了方便将连体盖5拿在手中进行挥舞，所述的连体盖5的上端一体成型设置有提手部6，提手部6也是一分为二与两个分体部13连成一体。

两个分体部13的一端通过折边连接部12相连，另一端分别设置有卡接凸起3和带孔扣板4，所述的卡接凸起3与带孔扣板4相扣接，两个分体部13打开的时候通过折边连接部12还是连接在一起的，在扣合的时候可以快速对准，卡接凸起3与带孔扣板4的扣接和解开都比较方便。

其中一个分体部13的内侧设置有若干个插接柱7，另一个分体部13的内部设置有与插接柱7一一插接的插接杆，保证两个分体部13的连接牢固度。

本实用新型采用盖子采用分体式结构，方便泡泡吹棒的快速安装和拆卸，解决泡泡吹棒无法更换的问题，泡泡水瓶是可以更换的，而且底座采用敞开式的结构，泡泡水瓶的更换拆卸十分方便，不同颜色的泡泡水瓶可以同时使用，同时产品不同颜色的泡泡，形成漫天飞舞的彩色泡泡。

技术特征：

1.一种彩色泡泡水吹泡器，包括泡泡水瓶(2)，其特征在于：

底座(1)，所述的底座(1)的上侧竖向并排插入布置有若干个泡泡水瓶(2)；

连体盖(5)，该连体盖(5)将所有的泡泡水瓶(2)的上端盖住并连接有插入到每个泡泡水瓶(2)的泡泡吹棒(9)；

所述的连体盖(5)由两个前后对称布置的分体部(13)对接组成，将泡泡吹棒(9)的上端夹住。

2.根据权利要求1所述的彩色泡泡水吹泡器，其特征在于：所述的底座(1)包括一侧设置有缺口的底板(11)，所述的底板(11)的上端并排横向设置有与泡泡水瓶(2)一一对应的c形卡板(10)。

3.根据权利要求1所述的彩色泡泡水吹泡器，其特征在于：所述的泡泡吹棒(9)的上端通过连接横杆(8)相连，所述的连接横杆(8)嵌入固定在两块分体部(13)之间。

4.根据权利要求1或3所述的彩色泡泡水吹泡器，其特征在于：所述的连体盖(5)的上端一体成型设置有提手部(6)。

5.根据权利要求1所述的彩色泡泡水吹泡器，其特征在于：两个分体部(13)的一端通过折边连接部(12)相连，另一端分别设置有卡接凸起(3)和带孔扣板(4)，所述的卡接凸起(3)与带孔扣板(4)相扣接。

6.根据权利要求1所述的彩色泡泡水吹泡器，其特征在于：其中一个分体部(13)的内侧设置有若干个插接柱(7)，另一个分体部(13)的内部设置有与插接柱(7)一一插接的插接杆。

技术总结
本实用新型涉及一种彩色泡泡水吹泡器，包括泡泡水瓶，底座的上侧竖向并排插入布置有若干个泡泡水瓶，连体盖将所有的泡泡水瓶的上端盖住并连接有插入到每个泡泡水瓶的泡泡吹棒；所述的连体盖由两个前后对称布置的分体部对接组成，将泡泡吹棒的上端夹住。本实用新型解决泡泡吹棒无法更换的问题，泡泡水瓶是可以更换的，十分方便。

技术研发人员：陆明朗;杜军杰;陈忠根;陈健;林宇
受保护的技术使用者：宁波美乐雅荧光科技股份有限公司
技术研发日：2019.08.23
技术公布日：2020.07.07
