一种全自动麻将机摆杆结构的制作方法

本技术涉及自动麻将机，特别涉及一种全自动麻将机摆杆结构。

背景技术：

1、玩麻将作为人们休闲娱乐、交流或增进感情的桥梁，受到越来越多人的青睐。针对使用需求，市面上的麻将桌也在不断地更新换代，种类繁多，功能也趋于齐全。自动麻将机作为一种大众娱乐产品，具有很强的实用性和可操作性，能自动洗牌、理牌，可以很大程度上节省人们在玩牌过程中的人工洗牌、叠牌、理牌等繁琐的步骤，节省了时间，给人们提供了方便，正因如此，自动麻将机的市场占有量也越来越大，逐渐进入到娱乐场所及家庭中。

2、中国专利公开了麻将机的平推上牌机构（公开号：cn207627889u）包括花格板，花格板的顶部为叠推平台，叠推平台的前侧设有托牌板，托牌板下面设有小挡板和具有底部凸轮曲线的支撑架；叠推平台的后侧设有推牌板，推牌板固定在平推滑块上，但是这种麻将机的平推上牌机构采用水平推牌，这种结构稳定性不佳，时间久了复位弹簧松动容易影响推牌效率，增加了故障率也提高了生产成本，因此，需要一种全自动麻将机摆杆结构。

技术实现思路

1、本实用新型的目的是为了解决现有技术中结构稳定性不高的缺点，而提出的一种全自动麻将机摆杆结构。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种全自动麻将机摆杆结构，包括摆杆主体，其特征在于：所述摆杆主体包括传动杆，所述传动杆上安装有摇臂组件，所述摇臂组件一侧连接有推牌组件，所述推牌组件一端连接有调节组件。

3、优选的，所述摇臂组件包括第一支撑座，所述第一支撑座顶部安装有第一摇臂，所述第一支撑座一侧安装有第二支撑座，所述第二支撑座一侧连接有凸轮连接轴，所述第二支撑座顶部安装有第二摇臂，所述第二支撑座一侧安装有第三支撑座，所述第三支撑座顶部安装有第三摇臂，通过设置第一支撑座、第二支撑座以及第三支撑座便于对第一摇臂、第二摇臂以及第三摇臂进行有效的支撑。

4、优选的，所述第一支撑座和第三支撑座两端分别安装有复位弹簧，所述复位弹簧一端连接有安装固定座，所述复位弹簧安装在传动杆上且一端与第一支撑座和第二支撑座连接，另一端与安装固定座连接，通过设置复位弹簧可利用复位弹簧的回复力带动摇臂组件复位。

5、优选的，所述第一摇臂、第二摇臂以及第三摇臂之间共同安装有第一连接杆和第二连接杆，所述第一连接杆和第二连接杆两端分别安装有防松垫圈，所述防松垫圈一端安装有固定螺栓，所述第一连接杆两端分别安装有连接件，通过设置防松垫圈和固定螺栓的配合可有效防止第一连接杆和第二连接杆连接处松动。

6、优选的，所述推牌组件包括支撑板，所述支撑板与连接件相连接，所述支撑板一端连接有推牌板，所述推牌板表面一侧设有防滑纹，所述推牌板表面一端设有限位滑槽，所述推牌板一端设有插槽，通过设置防滑纹可使推牌板在推牌时更加稳定。

7、优选的，所述调节组件包括连接板，所述连接板上设有指槽，所述连接板一端连接有插板，所述插板上设有调节固定孔，所述插板与限位滑槽深度相配合，通过设置指槽便于工作人员拉动连接板，省力便捷。

8、本实用新型的有益之处在于：

9、本申请结构简单，故障率低，相比较传动市场的水平推牌，摆动推牌更加稳定且省力，通过三个摇臂、第一连接杆以及第二连接杆的组合来支撑推牌板的摆动，不仅分散了受力面积，也提高了结构稳定性，摇臂通过连接件与推牌板连接固定，省去了传动人工调节的工序，也节约了后续人工调节维修的成本，复位弹簧的回复力也在一定程度上起到了省力回弹能力，节约了部分电力损耗。

技术特征：

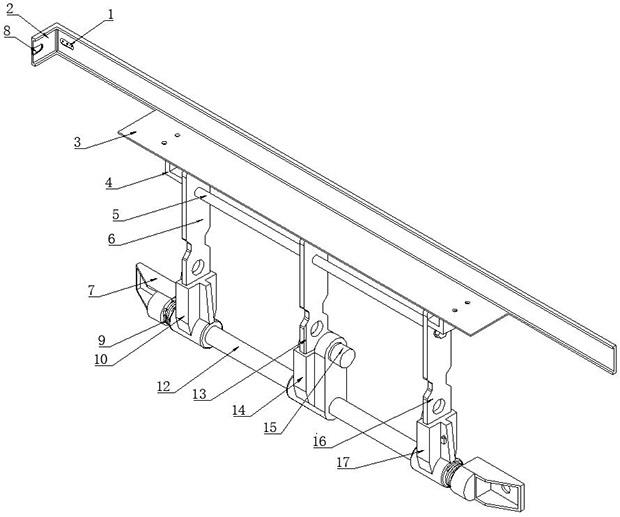

1.一种全自动麻将机摆杆结构，包括摆杆主体，其特征在于：所述摆杆主体包括传动杆（12），所述传动杆（12）上安装有摇臂组件，所述摇臂组件一侧连接有推牌组件，所述推牌组件一端连接有调节组件。

2.根据权利要求1所述的一种全自动麻将机摆杆结构，其特征在于：所述摇臂组件包括第一支撑座（10），所述第一支撑座（10）顶部安装有第一摇臂（6），所述第一支撑座（10）一侧安装有第二支撑座（14），所述第二支撑座（14）一侧连接有凸轮连接轴（15），所述第二支撑座（14）顶部安装有第二摇臂（13），所述第二支撑座（14）一侧安装有第三支撑座（17），所述第三支撑座（17）顶部安装有第三摇臂（16）。

3.根据权利要求2所述的一种全自动麻将机摆杆结构，其特征在于：所述第一支撑座（10）和第三支撑座（17）两端分别安装有复位弹簧（9），所述复位弹簧（9）一端连接有安装固定座（7），所述复位弹簧（9）安装在传动杆（12）上且一端与第一支撑座（10）和第二支撑座（14）连接，另一端与安装固定座（7）连接。

4.根据权利要求2所述的一种全自动麻将机摆杆结构，其特征在于：所述第一摇臂（6）、第二摇臂（13）以及第三摇臂（16）之间共同安装有第一连接杆（22）和第二连接杆（5），所述第一连接杆（22）和第二连接杆（5）两端分别安装有防松垫圈（20），所述防松垫圈（20）一端安装有固定螺栓（24），所述第一连接杆（22）两端分别安装有连接件（4）。

5.根据权利要求1或4所述的一种全自动麻将机摆杆结构，其特征在于：所述推牌组件包括支撑板（3），所述支撑板（3）与连接件（4）相连接，所述支撑板（3）一端连接有推牌板（21），所述推牌板（21）表面一侧设有防滑纹（18），所述推牌板（21）表面一端设有限位滑槽（1），所述推牌板（21）一端设有插槽（11）。

6.根据权利要求1所述的一种全自动麻将机摆杆结构，其特征在于：所述调节组件包括连接板（2），所述连接板（2）上设有指槽（8），所述连接板（2）一端连接有插板，所述插板上设有调节固定孔（19），所述插板与限位滑槽（1）深度相配合。

技术总结
本技术涉及自动麻将机技术领域，特别涉及一种全自动麻将机摆杆结构，包括摆杆主体，其特征在于：所述摆杆主体包括传动杆，所述传动杆上安装有摇臂组件，所述摇臂组件一侧连接有推牌组件，所述推牌组件一端连接有调节组件，本申请结构简单，故障率低，相比较传动市场的水平推牌，摆动推牌更加稳定且省力，通过三个摇臂、第一连接杆以及第二连接杆的组合来支撑推牌板的摆动，不仅分散了受力面积，也提高了结构稳定性，摇臂通过连接件与推牌板连接固定，省去了传动人工调节的工序，也节约了后续人工调节维修的成本。
