一种摩擦定位单轴摇杆的制作方法

本技术涉及摇杆，具体为一种摩擦定位单轴摇杆。

背景技术：

1、一般所说的摇杆指设计为街机游戏，飞行模拟类等游戏使用的摇杆，可以进行前后左右控制用的装置。一些运用摩擦定位的单轴摇杆，长时间摩擦后，单轴摇杆的摩擦力会逐渐减弱，不能长时间使用。鉴于此，我们提出一种摩擦定位单轴摇杆。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种摩擦定位单轴摇杆。

2、本实用新型的技术方案是：

3、一种摩擦定位单轴摇杆，包括摇杆、辅助旋转装置和控制盒，所述摇杆安装于所述辅助旋转装置上，所述摇杆的下端设于所述控制盒内，且所述控制盒安装于所述辅助旋转装置上，所述摇杆的下方具有复位弹簧；

4、所述复位弹簧的外围设有复位盒，所述复位盒由矩形盒和底板构成，所述矩形盒上设有十字孔，所述十字孔的内壁上设有若干个摩擦橡胶块，且所述摇杆穿过所述十字孔，所述复位弹簧下端安装于所述底板上。

5、优选的，所述摇杆由连接杆、手握球、旋转球构成。

6、优选的，所述手握球安装于所述连接杆的顶端，所述旋转球安装于所述连接杆上，所述复位弹簧安装于所述连接杆的末端。

7、优选的，所述辅助旋转装置由大矩形板和小矩形板构成。

8、优选的，所述小矩形板安装于所述大矩形板上，且所述大矩形板和所述小矩形板上设有相互连通的辅助旋转孔。

9、优选的，所述控制盒由矩形框和四个微动开关构成，所述矩形框安装于所述大矩形板的下方。

10、优选的，四个所述微动开关分别安装于矩形框的四个内壁上。

11、优选的，所述矩形盒的上端安装于矩形框的下端。

12、与现有技术相比，本实用新型的有益效果是：

13、本实用新型通过复位弹簧，可以辅助摇杆进行复位，同时通过若干个摩擦橡胶块来摩擦定位摇杆，摩擦橡胶不仅具有很好的摩擦性，还具有良好的弹性性能，可以根据摇杆的移动发生形变，用力移动摇杆，使得连接杆挤压两个摩擦橡胶块，使得连接杆的下方进入十字孔的一侧，连接杆和摩擦橡胶块之间的摩擦力会阻碍连接杆复位，当需要复位时，需要手动握住手握球带动连接杆脱离出两个摩擦橡胶块，形变后的复位弹簧也会辅助摇杆的复位。

技术特征：

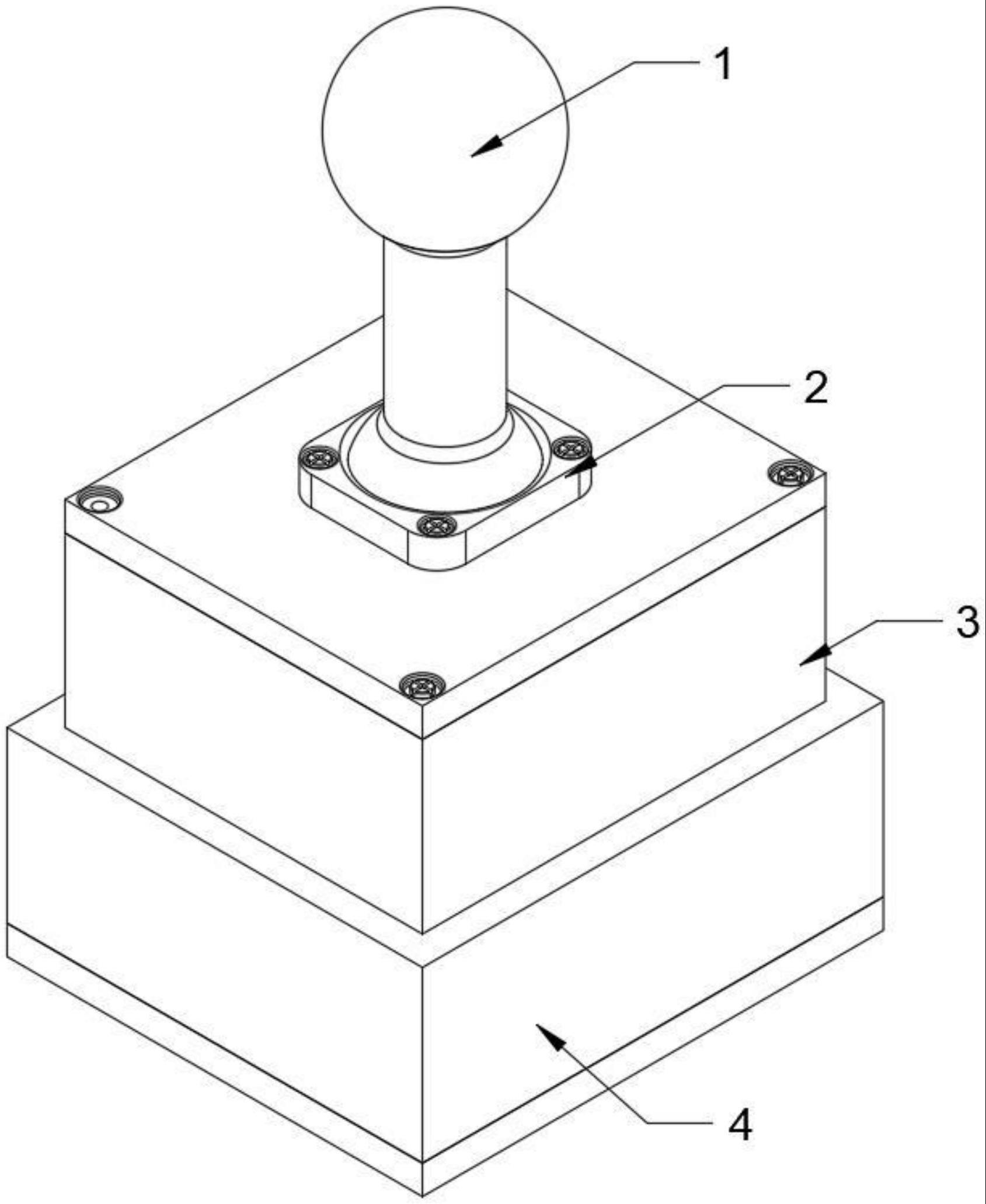

1.一种摩擦定位单轴摇杆，包括摇杆(1)、辅助旋转装置(2)和控制盒(3)，所述摇杆(1)安装于所述辅助旋转装置(2)上，所述摇杆(1)的下端设于所述控制盒(3)内，且所述控制盒(3)安装于所述辅助旋转装置(2)上，其特征在于：所述摇杆(1)的下方具有复位弹簧(14)；

2.如权利要求1所述的摩擦定位单轴摇杆，其特征在于：所述摇杆(1)由连接杆(11)、手握球(12)、旋转球(13)构成。

3.如权利要求2所述的摩擦定位单轴摇杆，其特征在于：所述手握球(12)安装于所述连接杆(11)的顶端，所述旋转球(13)安装于所述连接杆(11)上，所述复位弹簧(14)安装于所述连接杆(11)的末端。

4.如权利要求1所述的摩擦定位单轴摇杆，其特征在于：所述辅助旋转装置(2)由大矩形板(21)和小矩形板(22)构成。

5.如权利要求4所述的摩擦定位单轴摇杆，其特征在于：所述小矩形板(22)安装于所述大矩形板(21)上，且所述大矩形板(21)和所述小矩形板(22)上设有相互连通的辅助旋转孔(23)。

6.如权利要求4所述的摩擦定位单轴摇杆，其特征在于：所述控制盒(3)由矩形框(31)和四个微动开关(32)构成，所述矩形框(31)安装于所述大矩形板(21)的下方。

7.如权利要求6所述的摩擦定位单轴摇杆，其特征在于：四个所述微动开关(32)分别安装于矩形框(31)的四个内壁上。

8.如权利要求6所述的摩擦定位单轴摇杆，其特征在于：所述矩形盒(41)的上端安装于矩形框(31)的下端。

技术总结
本技术涉及摇杆技术领域，具体为一种摩擦定位单轴摇杆，包括摇杆、辅助旋转装置和控制盒，摇杆安装于辅助旋转装置上，摇杆的下端设于控制盒内，且控制盒安装于辅助旋转装置上，摇杆的下方具有复位弹簧；复位弹簧的外围设有复位盒，复位盒由矩形盒和底板构成，矩形盒上设有十字孔，十字孔的内壁上设有若干个摩擦橡胶块，且摇杆穿过十字孔，复位弹簧下端安装于底板上；本技术通过复位弹簧，可以辅助摇杆进行复位，同时通过若干个摩擦橡胶块来摩擦定位摇杆，摩擦橡胶不仅具有很好的摩擦性，还具有良好的弹性性能，可以根据摇杆的移动发生形变，保证摇杆的稳定性。

技术研发人员：蒋易龙,刘天关
受保护的技术使用者：上海高立高电子有限公司
技术研发日：20221207
技术公布日：2024/1/12
