一种组合式多功能玩具的制作方法

本技术属于幼儿园玩具技术方向，具体涉及一种组合式多功能玩具。

背景技术：

1、玩具以及孩子的其它运动设施是幼儿园早期教育和智力开发不可缺少的必要教具，为能够充分开发孩子智力，使孩子的成长发育能够正常进行，幼儿园往往备有形形色色、种类繁多的玩具和其它运动设施。

2、现有技术存在的问题是：幼儿园的玩具普遍只能完成一种功能，由于玩具比较多，存放需要专门大的场地，而且大量玩具采购增加了幼儿园运行成本。

技术实现思路

1、本实用新型的目的在于针对现有的装置一种组合式多功能玩具，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种组合式多功能玩具，包括第一支撑架和第二支撑架，所述第一支撑架和第二支撑架之间设置有两个第一棋盘和两个第二棋盘，两个所述第一棋盘的侧壁分别设置有两个第一螺纹柱，两个所述第二棋盘的侧壁分别设置有两个第二螺纹柱，所述第一支撑架和第二支撑架的侧壁上分别开设有与第一螺纹柱和第二螺纹柱相配合的插入孔，所述插入孔内分别设置有与第一螺纹柱和第二螺纹柱相螺接的锁紧旋钮，所述第一棋盘与第二棋盘之间设置有棋盘拼装组件，所述第一支撑架的两侧壁设置有篮球调节组件，所述第二支撑架两侧壁设置有棒球组装组件；

3、所述棋盘拼装组件包括第一凸起条、第二凸起条、插入块、插入槽、插杆和固定帽，所述第一凸起条和第二凸起条分别固定连接于第一棋盘和第二棋盘的内侧壁，所述插入块分别固定连接于第一凸起条的顶部和第二凸起条的底部，所述插入槽分别开设于第一凸起条的顶部和第二凸起条的底部，所述插杆分别固定连接于第一凸起条和第二凸起条的侧壁，所述固定帽分别固定连接于第一凸起条和第二凸起条的侧壁，所述插杆与固定帽相插接。

4、本实用新型进一步说明，所述篮球调节组件包括第一卡板、第二卡板、第三凸起条、第三螺纹柱、第一通槽、第一抵住孔、调节旋钮、第一连接槽和篮球架，所述第一卡板和第二卡板分别滑动连接于第一支撑架的两侧壁，所述第一卡板与第二卡板相卡接，所述第三凸起条分别固定连接于第一支撑架的两侧壁，所述第三螺纹柱固定连接于第三凸起条的侧壁，所述第一通槽分别开设于第一卡板和第二卡板的侧壁，所述第三凸起条与第一通槽滑动连接，所述第一通槽的长度大于第三凸起条的长度，所述第一抵住孔分别开设于第一卡板和第二卡板的侧壁且与第一通槽相连通，所述调节旋钮螺接于第三螺纹柱上，所述第一连接槽分别开设于第一卡板和第二卡板的顶部，所述篮球架的底部卡接于第一连接槽内。

5、本实用新型进一步说明，所述棒球组装组件包括第三卡板、第四卡板、第四凸起条、第四螺纹柱、第二通槽、第二抵住孔、固定旋钮、第二连接槽和支撑台，所述第三卡板和第四卡板分别滑动连接于第二支撑架的两侧壁，所述第三卡板与第四卡板相卡接，所述第四凸起条分别固定连接于第二支撑架的两侧壁，所述第四螺纹柱固定连接于第四凸起条的侧壁，所述第二通槽分别开设于第三卡板和第四卡板的侧壁，所述第四凸起条与第二通槽相插接，所述第二通槽的长度与第四凸起条的长度相同，所述第二抵住孔分别开设于第三卡板和第四卡板的侧壁且与第二通槽相连通，所述固定旋钮螺接于第四螺纹柱上，所述第二连接槽分别开设于第三卡板和第四卡板的顶部，所述支撑台的底部卡接于第二连接槽内。

6、本实用新型进一步说明，所述第一支撑架和第二支撑架的两侧壁分别开设有放置孔，所述放置孔的内部插接有抛掷棒。

7、本实用新型进一步说明，所述第一棋盘的两侧壁分别固定连接有第一限位块，所述第二棋盘的两侧壁固定连接有第二限位块，所述第一限位块和第二限位块的位置相对应，所述第一支撑架和第二支撑架的侧壁上开设有限位槽，所述第一限位块和第二限位块与限位槽相插接。

8、本实用新型进一步说明，所述第一卡板、第二卡板、第三卡板和第四卡板的侧壁分别开设有握持部。

9、与现有技术相比，本实用新型所达到的有益效果是：本实用新型，

10、通过设置第一支撑架、第二支撑架、第一棋盘、第二棋盘、第一螺纹柱、第二螺纹柱、插入孔、锁紧旋钮、棋盘拼装组件、篮球调节组件和棒球组装组件，两个第一棋盘和两个第二棋盘通过插杆与固定帽进行插接，同时插入块与插入槽进行插接，可以将其进行拼装成为一个整体，再将第一螺纹柱和第二螺纹柱分别插入第一支撑架和第二支撑架上的插入孔内，使用锁紧旋钮将其固定，从而使得四子棋盘立起来，同时便于第一棋盘和第二棋盘与第一支撑架和第二支撑架进行组装，篮球调节组件可以在第一支撑架上进行上下调节，起到了适应不同年龄段的孩子使用，棒球组装组件，可以增加整个玩具的功能，使其不在单一。

技术特征：

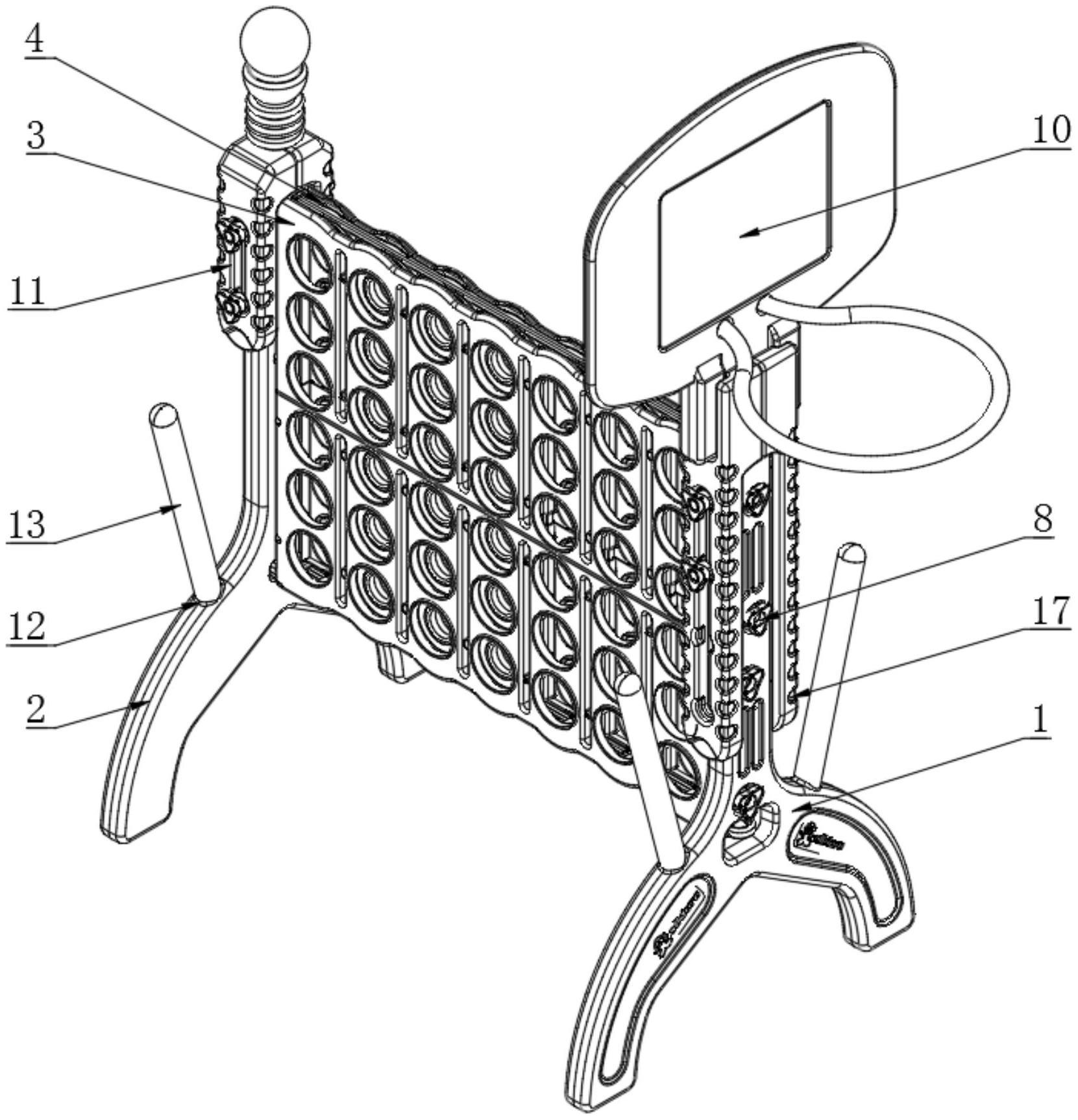

1.一种组合式多功能玩具，包括第一支撑架(1)和第二支撑架(2)，其特征在于：所述第一支撑架(1)和第二支撑架(2)之间设置有两个第一棋盘(3)和两个第二棋盘(4)，两个所述第一棋盘(3)的侧壁分别设置有两个第一螺纹柱(5)，两个所述第二棋盘(4)的侧壁分别设置有两个第二螺纹柱(6)，所述第一支撑架(1)和第二支撑架(2)的侧壁上分别开设有与第一螺纹柱(5)和第二螺纹柱(6)相配合的插入孔(7)，所述插入孔(7)内分别设置有与第一螺纹柱(5)和第二螺纹柱(6)相螺接的锁紧旋钮(8)，所述第一棋盘(3)与第二棋盘(4)之间设置有棋盘拼装组件(9)，所述第一支撑架(1)的两侧壁设置有篮球调节组件(10)，所述第二支撑架(2)两侧壁设置有棒球组装组件(11)；

2.根据权利要求1所述的一种组合式多功能玩具，其特征在于：所述篮球调节组件(10)包括第一卡板(1001)、第二卡板(1002)、第三凸起条(1003)、第三螺纹柱(1004)、第一通槽(1005)、第一抵住孔(1006)、调节旋钮(1007)、第一连接槽(1008)和篮球架(1009)，所述第一卡板(1001)和第二卡板(1002)分别滑动连接于第一支撑架(1)的两侧壁，所述第一卡板(1001)与第二卡板(1002)相卡接，所述第三凸起条(1003)分别固定连接于第一支撑架(1)的两侧壁，所述第三螺纹柱(1004)固定连接于第三凸起条(1003)的侧壁，所述第一通槽(1005)分别开设于第一卡板(1001)和第二卡板(1002)的侧壁，所述第三凸起条(1003)与第一通槽(1005)滑动连接，所述第一通槽(1005)的长度大于第三凸起条(1003)的长度，所述第一抵住孔(1006)分别开设于第一卡板(1001)和第二卡板(1002)的侧壁且与第一通槽(1005)相连通，所述调节旋钮(1007)螺接于第三螺纹柱(1004)上，所述第一连接槽(1008)分别开设于第一卡板(1001)和第二卡板(1002)的顶部，所述篮球架(1009)的底部卡接于第一连接槽(1008)内。

3.根据权利要求1所述的一种组合式多功能玩具，其特征在于：所述棒球组装组件(11)包括第三卡板(1101)、第四卡板(1102)、第四凸起条(1103)、第四螺纹柱(1104)、第二通槽(1105)、第二抵住孔(1106)、固定旋钮(1107)、第二连接槽(1108)和支撑台(1109)，所述第三卡板(1101)和第四卡板(1102)分别滑动连接于第二支撑架(2)的两侧壁，所述第三卡板(1101)与第四卡板(1102)相卡接，所述第四凸起条(1103)分别固定连接于第二支撑架(2)的两侧壁，所述第四螺纹柱(1104)固定连接于第四凸起条(1103)的侧壁，所述第二通槽(1105)分别开设于第三卡板(1101)和第四卡板(1102)的侧壁，所述第四凸起条(1103)与第二通槽(1105)相插接，所述第二通槽(1105)的长度与第四凸起条(1103)的长度相同，所述第二抵住孔(1106)分别开设于第三卡板(1101)和第四卡板(1102)的侧壁且与第二通槽(1105)相连通，所述固定旋钮(1107)螺接于第四螺纹柱(1104)上，所述第二连接槽(1108)分别开设于第三卡板(1101)和第四卡板(1102)的顶部，所述支撑台(1109)的底部卡接于第二连接槽(1108)内。

4.根据权利要求1所述的一种组合式多功能玩具，其特征在于：所述第一支撑架(1)和第二支撑架(2)的两侧壁分别开设有放置孔(12)，所述放置孔(12)的内部插接有抛掷棒(13)。

5.根据权利要求1所述的一种组合式多功能玩具，其特征在于：所述第一棋盘(3)的两侧壁分别固定连接有第一限位块(14)，所述第二棋盘(4)的两侧壁固定连接有第二限位块(15)，所述第一限位块(14)和第二限位块(15)的位置相对应，所述第一支撑架(1)和第二支撑架(2)的侧壁上开设有限位槽(16)，所述第一限位块(14)和第二限位块(15)与限位槽(16)相插接。

6.根据权利要求2所述的一种组合式多功能玩具，其特征在于：所述第一卡板(1001)、第二卡板(1002)、第三卡板(1101)和第四卡板(1102)的侧壁分别开设有握持部(17)。

技术总结
本技术公开了一种组合式多功能玩具，其中包括第一支撑架和第二支撑架，其特征在于：所述第一支撑架和第二支撑架之间设置有两个第一棋盘和两个第二棋盘，两个所述第一棋盘的侧壁分别设置有两个第一螺纹柱，两个所述第二棋盘的侧壁分别设置有两个第二螺纹柱，所述第一支撑架和第二支撑架的侧壁上分别开设有与第一螺纹柱和第二螺纹柱相配合的插入孔，通过设置第一棋盘、第二棋盘、插杆、固定帽、插入块、插入槽、第一支撑架和第二支撑架，解决了幼儿园的玩具普遍只能完成一种功能，由于玩具比较多，存放需要专门大的场地，而且大量玩具采购增加了幼儿园运行成本的问题。

技术研发人员：吴浩祥
受保护的技术使用者：惠州顺泰玩具有限公司
技术研发日：20221230
技术公布日：2024/1/11
