糖果手环玩具的制作方法

本技术涉及玩具手环，特别是涉及一种糖果手环玩具。

背景技术：

1、糖果手环是将糖果盒固定在手环上的玩具装置，其在为消费者提供糖果存储功能的同时，还提供了装饰功能，提升了糖果类产品的趣味性，深受消费者喜爱。中国实用新型专利(cn 210521770 u)公开了一种糖果手环玩具，其通过将糖果盒的底部插装在手环上开设的安装孔内，实现糖果盒在手环上的附着，由于糖果盒内的糖果重量较大，在佩戴手环的过程中，糖果盒易从手环上掉落，使得糖果盒与手环连接的稳定性不足；另外，该手环玩具仅能提供糖果收纳功能，可玩性较差，难以满足消费者日益提高的玩赏需求。

技术实现思路

1、基于此，有必要针对上述不足，提供一种糖果盒与手环连接稳定且提供塑胶陀螺旋转功能的糖果手环玩具。

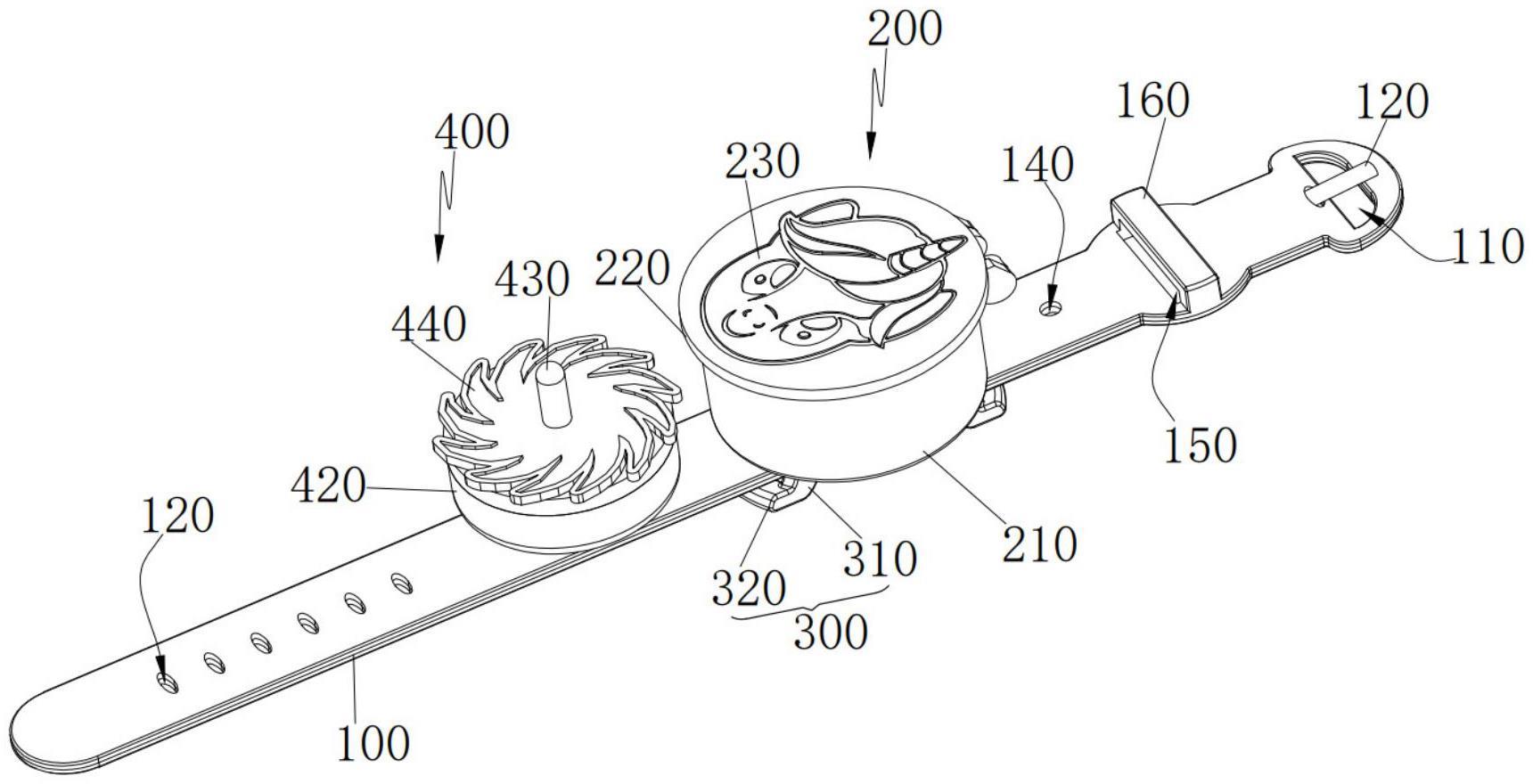

2、一种糖果手环玩具，包括表带和糖果盒，所述糖果盒的底部设有挂环，所述表带穿设挂环并与糖果盒连接，表带的一端开设有穿接孔并于穿接孔的边缘摆动设置扣杆，表带上于远离扣杆的一侧间隔开设多个插孔，表带的另一端在表带折弯时穿过穿接孔，且所述扣杆的末端插入一所述插孔内；所述表带上还开设有至少一个安装孔，所述安装孔上插装有内部具有中空结构的塑胶陀螺。

3、在其中一个实施例中，糖果盒的底部相对设置两个所述挂环，所述挂环的中部向靠近糖果盒底部边缘的方向折弯以形成倾斜部和水平部，所述倾斜部与糖果盒的底部固定连接，所述水平部与表带的底面抵接。

4、在其中一个实施例中，所述糖果盒包括内部中空的盒体、与盒体的开口边缘铰链连接并盖合在盒体开口处的盒盖，所述盒体与盒盖共同围合形成糖果收纳空间。

5、在其中一个实施例中，所述盒体内于邻近盒体开口的部位开设有卡口，所述盒盖的底部边缘凸起以形成与所述卡口凹凸配合的插扣。

6、在其中一个实施例中，所述糖果盒还包括装饰盖，所述装饰盖的底面开设有凹槽，所述盒盖的顶面设有安装凸部，所述装饰盖通过凹槽与安装凸部的配合嵌装在盒盖的顶部。

7、在其中一个实施例中，所述凹槽包括圆弧部以及连接圆弧部两端的u形部；所述凹槽的内轮廓形状与安装凸部的外轮廓形状相适应。

8、在其中一个实施例中，表带上于安装孔和糖果盒之间的部位设有贯穿表带顶面和表带底面的镂空位，所述镂空位的边缘设有用于固定折弯后的表带末端的扣带。

9、在其中一个实施例中，所述塑胶陀螺包括底部设有陀尖的陀螺体以及固定在陀螺体顶部并设有转动杆的封盖，所述陀尖的底部设有用于插入所述安装孔的插杆。

10、在其中一个实施例中，所述陀螺体上于陀尖的上方开设有减重槽，所述封盖盖装在减重槽的槽口处。

11、在其中一个实施例中，所述封盖与陀螺体卡扣连接或螺纹连接。

12、实施本实用新型的糖果手环玩具，通过挂环将糖果盒穿接固定在表带上，糖果盒与表带固定牢固，避免了糖果盒从表带上脱落问题的发生；通过将内部具有中空结构的塑胶陀螺插装在表带上，一方面利用了塑胶陀螺陀尖结构实现塑胶陀螺在表带上的插装，另一方面，塑胶陀螺中空结构的设计，减小了塑胶陀螺的整体重量，可避免塑胶陀螺从表带上脱落，陀螺的可拆卸设置，为糖果手环玩具提供了陀螺旋转功能，消费者可根据需要将陀螺从表带上取下并进行玩赏，提升了糖果手环玩具的趣味性。

技术特征：

1.一种糖果手环玩具，包括表带和糖果盒，其特征在于，所述糖果盒的底部设有挂环，所述表带穿设挂环并与糖果盒连接，表带的一端开设有穿接孔并于穿接孔的边缘摆动设置扣杆，表带上于远离扣杆的一侧间隔开设多个插孔，表带的另一端在表带折弯时穿过穿接孔，且所述扣杆的末端插入一所述插孔内；所述表带上还开设有至少一个安装孔，所述安装孔上插装有内部具有中空结构的塑胶陀螺。

2.根据权利要求1所述的糖果手环玩具，其特征在于，糖果盒的底部相对设置两个所述挂环，所述挂环的中部向靠近糖果盒底部边缘的方向折弯以形成倾斜部和水平部，所述倾斜部与糖果盒的底部固定连接，所述水平部与表带的底面抵接。

3.根据权利要求2所述的糖果手环玩具，其特征在于，所述糖果盒包括内部中空的盒体、与盒体的开口边缘铰链连接并盖合在盒体开口处的盒盖，所述盒体与盒盖共同围合形成糖果收纳空间。

4.根据权利要求3所述的糖果手环玩具，其特征在于，所述盒体内于邻近盒体开口的部位开设有卡口，所述盒盖的底部边缘凸起以形成与所述卡口凹凸配合的插扣。

5.根据权利要求4所述的糖果手环玩具，其特征在于，所述糖果盒还包括装饰盖，所述装饰盖的底面开设有凹槽，所述盒盖的顶面设有安装凸部，所述装饰盖通过凹槽与安装凸部的配合嵌装在盒盖的顶部。

6.根据权利要求5所述的糖果手环玩具，其特征在于，所述凹槽包括圆弧部以及连接圆弧部两端的u形部；所述凹槽的内轮廓形状与安装凸部的外轮廓形状相适应。

7.根据权利要求6所述的糖果手环玩具，其特征在于，表带上于安装孔和糖果盒之间的部位设有贯穿表带顶面和表带底面的镂空位，所述镂空位的边缘设有用于固定折弯后的表带末端的扣带。

8.根据权利要求7所述的糖果手环玩具，其特征在于，所述塑胶陀螺包括底部设有陀尖的陀螺体以及固定在陀螺体顶部并设有转动杆的封盖，所述陀尖的底部设有用于插入所述安装孔的插杆。

9.根据权利要求8所述的糖果手环玩具，其特征在于，所述陀螺体上于陀尖的上方开设有减重槽，所述封盖盖装在减重槽的槽口处。

10.根据权利要求9所述的糖果手环玩具，其特征在于，所述封盖与陀螺体卡扣连接或螺纹连接。

技术总结
本技术涉及玩具手环技术领域，具体公开了一种糖果手环玩具，包括表带和糖果盒，糖果盒底部设有挂环，表带穿设挂环并与糖果盒连接，表带一端开设有穿接孔并于穿接孔的边缘摆动设置扣杆，表带上于远离扣杆的一侧间隔开设多个插孔，表带另一端在表带折弯时穿过穿接孔，且扣杆的末端插入一插孔内；表带上还开设有至少一个安装孔，安装孔上插装有内部具有中空结构的塑胶陀螺。上述糖果手环玩具通过挂环将糖果盒穿接固定在表带上，避免了糖果盒从表带上脱落；通过将内部具有中空结构的塑胶陀螺插装在表带上，在利用陀尖结构将塑胶陀螺插装在表带的同时，减小了塑胶陀螺整体重量，可避免塑胶陀螺从表带脱落，提供了陀螺旋转功能并提升了产品趣味性。

技术研发人员：冯月心
受保护的技术使用者：冯月心
技术研发日：20230109
技术公布日：2024/1/12
