一种浆手龙舟训练运动感应设备

本技术涉及训练运动感应，尤其涉及一种浆手龙舟训练运动感应设备。

背景技术：

1、龙舟运动始于宋朝大型竞渡民俗活动，并被传承至今，是国家非物质文化遗产，串起了人文、习俗、竞技。每年的农历五月初五，即端午节，在民间龙舟多种多样，在各地作为大型民俗活动开展竞渡。龙舟运动正以体育竞技赛事的形式，从中国发展至世界各地。作为中国传统运动项目，竞技龙舟在近期的东京奥运会中作为展示项目亮相于海之森水上竞技场。龙舟，用了两千年时间，终于从汨罗江划到了奥运会。它如同一条历史画卷，泼墨出江水浩瀚，万古河山。相比其他体育项目，龙舟是我们民族符号的集大成者。在每一条龙舟上，你都能看到风俗、传承、民族融合、文化底蕴的影子。

2、相较于传统的赛艇的双桨划行，中国的龙舟是多人单边单桨划行的配合运动。分为左桨手与右桨手，各自听鼓而战，除此之外龙舟还有两个配置——船头的鼓手，以节奏感的鼓声领导两边划手的划桨，船尾的舵手，负责控制船体方向。以龙舟人员构成为例，一支25人的标准团队，由1名队长、20名桨手(左右桨手各十名)、1名鼓手、1名舵手，2名候补选手构成。龙舟运动的速度由鼓手敲击节奏掌握，龙舟的平衡由左右桨手的身体与动作控制，运动的方向则由舵手把握。因此，龙舟是一项团队合力与动作一致性要求很高的竞技运动。桨手动作的规范性与各桨手动作节奏的一致性非常重要。

3、在中国传统的龙舟运动在群众基数上，我们关注到民间的热爱人士占据大部分，其次为专业赛队成员。同时，全国逐渐出现了以听障人士为主体的龙舟赛队。龙舟运动作为传统民俗活动，在中国各地的群众基数大，影响人群广，在听障人士中受欢迎较高，相较于专业竞技团队，民间的龙舟训练，特别是听障人士的龙舟训练，成员组建以地域划分为主，在当地的龙舟基地或水域中进行，举办了多场残联龙舟竞赛。针对这些人群，在日常运动训练中，如何学，怎么练，是一个非常重要的问题。

4、传统的训练方式一般由相对有经验的老桨手作为教练，桨手照样练习，成为自身的肌肉惯性记忆为主。这种训练方式，无法实现自主学习，训练效率低下，且不适合听障人士。

技术实现思路

1、有鉴于此，本实用新型的目的在于提出一种浆手龙舟训练运动感应设备，能够实现桨手动作动态监测，以光的形式提示动作准确度，同样听障人士也能得到反馈，辅助龙舟桨手训练学习，完成自主学习训练，达到自我调整动作，实现准确的学习训练目的。因此，本实用新型既能够实现自主学习，又能提高训练学习的效率，也适合听障人士训练学习。

2、为了实现上述的技术目的，本实用新型所采用的技术方案为：

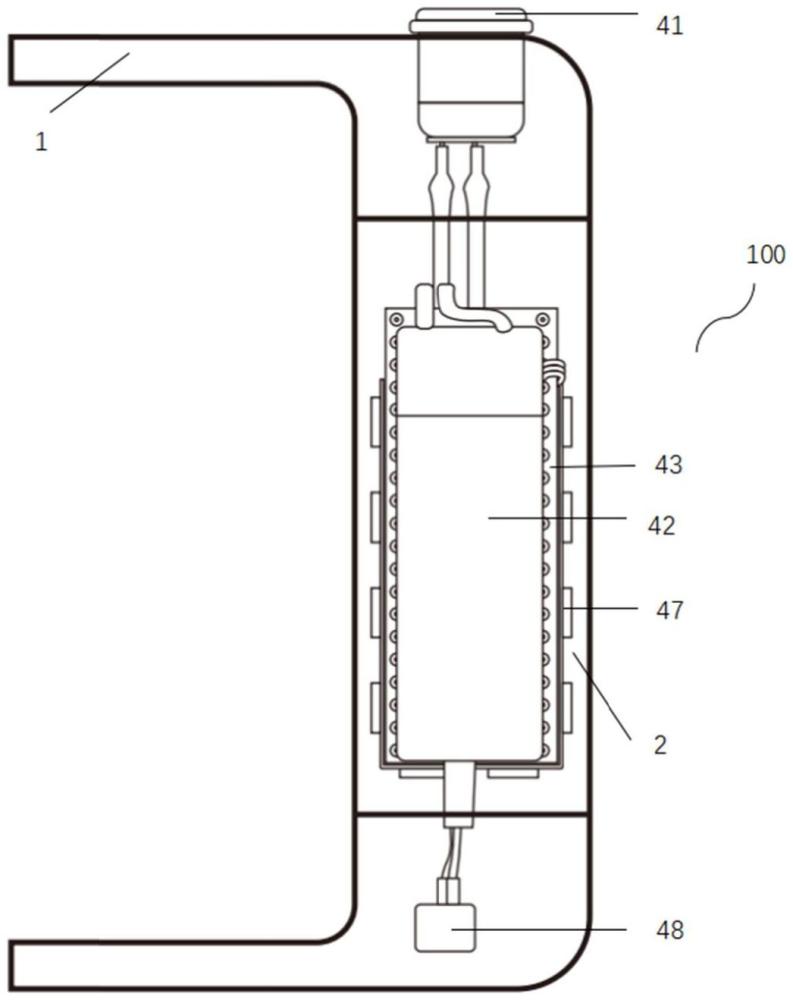

3、一种浆手龙舟训练运动感应设备，应用于船桨中，包括：固定块，所述固定块呈u型结构，所述固定块的两端固定于船桨下端的手持位置，所述固定块中部设有透光安装部，所述透光安装部内设有空腔，所述空腔内安装有运动感应和提醒机构，通过所述运动感应和提醒机构检测桨手操作船桨的划桨动作，并发出不同亮光和报警信息进行提醒。

4、进一步的，所述运动感应和提醒机构包括控制开关模块、供电电源模块、主控模块、从控模块、两连接器模块、运动检测模块、亮光显示模块和报警模块，所述控制开关模块安装于固定块的上侧，所述供电电源模块、主控模块、从控模块、两连接器模块、运动检测模块、亮光显示模块和报警模块均安装于空腔内；两所述连接器模块分别安装于所述主控模块和从控模块之间，围成方形结构；所述供电电源模块安装于主控模块的前侧面上；所述报警模块安装于从控模块的后侧面上，所述运动检测模块安装于从控模块的前侧面上；所述亮光显示模块绕设于方形结构的左侧面、下侧面和右侧面上且与两连接器模块相贴合；

5、所述供电电源模块分别与控制开关模块、主控模块、从控模块、两连接器模块、运动检测模块、亮光显示模块和报警模块电连接；两所述连接器模块分别与主控模块和从控模块电连接；所述从控模块分别与控制开关模块、运动检测模块、亮光显示模块和报警模块电连接。

6、进一步的，所述透光安装部为透明玻璃安装部。

7、进一步的，所述主控模块采用型号esp32的微控制器。

8、进一步的，所述运动检测模块为角度和加速度传感器，所述角度和加速度传感器采用jy901陀螺仪。

9、进一步的，所述亮光显示模块为由多个led灯组成的灯带。

10、进一步的，所述报警模块为蜂鸣器。

11、进一步的，所述连接器模块为排母。

12、进一步的，所述控制开关模块为按键开关或触摸开关。

13、进一步的，所述供电电源模块为锂电池。

14、采用上述的技术方案，本实用新型与现有技术相比，其具有的有益效果为：

15、本实用新型是通过运动检测模块实时检测桨手在划桨过程中的传感器数据，包括桨面与水面之间的角度和船的加速度，通过主控模块读取角度和加速度数值，并判断是否达到各划桨动作所设定的阈值范围，通过不同的阈值范围判定对应的划桨动作，包括：初始动作、预备动作、插桨动作、抽桨动作和出桨动作；并控制亮光显示模块在不同划桨动作下发出不同颜色的亮光，以及控制报警模块在出桨动作时发出报警信号。通过运动检测模块能够实现桨手动作动态监测，以光的形式提示动作准确度，同样听障人士也能得到反馈，辅助龙舟桨手训练学习，完成自主学习训练，达到自我调整动作，实现准确的学习训练目的。因此，本实用新型既能够实现自主学习，又能提高训练学习的效率，也适合听障人士训练学习。

技术特征：

1.一种浆手龙舟训练运动感应设备，其特征在于，应用于船桨中，包括：固定块，所述固定块呈u型结构，所述固定块的两端固定于船桨下端的手持位置，所述固定块中部设有透光安装部，所述透光安装部内设有空腔，所述空腔内安装有运动感应和提醒机构，通过所述运动感应和提醒机构检测桨手操作船桨的划桨动作，并发出不同亮光和报警信息进行提醒。

2.如权利要求1所述的一种浆手龙舟训练运动感应设备，其特征在于，所述运动感应和提醒机构包括控制开关模块、供电电源模块、主控模块、从控模块、两连接器模块、运动检测模块、亮光显示模块和报警模块，所述控制开关模块安装于固定块的上侧，所述供电电源模块、主控模块、从控模块、两连接器模块、运动检测模块、亮光显示模块和报警模块均安装于空腔内；两所述连接器模块分别安装于所述主控模块和从控模块之间，围成方形结构；所述供电电源模块安装于主控模块的前侧面上；所述报警模块安装于从控模块的后侧面上，所述运动检测模块安装于从控模块的前侧面上；所述亮光显示模块绕设于方形结构的左侧面、下侧面和右侧面上且与两连接器模块相贴合；

3.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述透光安装部为透明玻璃安装部。

4.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述主控模块采用型号esp32的微控制器。

5.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述运动检测模块为角度和加速度传感器，所述角度和加速度传感器采用jy901陀螺仪。

6.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述亮光显示模块为由多个led灯组成的灯带。

7.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述报警模块为蜂鸣器。

8.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述连接器模块为排母。

9.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述控制开关模块为按键开关或触摸开关。

10.如权利要求2所述的一种浆手龙舟训练运动感应设备，其特征在于，所述供电电源模块为锂电池。

技术总结
本技术公开了一种浆手龙舟训练运动感应设备，应用于船桨中，包括：固定块，所述固定块呈U型结构，所述固定块的两端固定于船桨下端的手持位置，所述固定块中部设有透光安装部，所述透光安装部内设有空腔，所述空腔内安装有运动感应和提醒机构，通过所述运动感应和提醒机构检测桨手操作船桨的划桨动作，并发出不同亮光和报警信息进行提醒。本技术既能够实现自主学习，又能提高训练学习的效率，也适合听障人士训练学习。

技术研发人员：杨晶,金妮,何志远
受保护的技术使用者：中国美术学院
技术研发日：20230731
技术公布日：2024/2/19
