一种高空拓展训练架的制作方法

本技术属于体育器材，具体涉及一种高空拓展训练架。

背景技术：

1、随着人们生活水平的不断提高，生活节奏越来越快，生活压力和工作压力越来越大，许多职业病伴随而生。为了保持身体健康，各类运动及设备尤其是户外运动及设备也逐渐兴起，例如室内或户外各种拓展训练所用的设备及拓展训练方式迅速占据人们视野。

2、在现有技术中，现有的高空拓展训练架大都结构简单，趣味性低，不能满足人们的使用需求。

技术实现思路

1、本实用新型的目的在于提供一种高空拓展训练架，旨在解决现有技术中的机构简单，不方便安装，趣味性低等问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种高空拓展训练架，包括连接管、固定柱和t形柱，所述连接管设置有四个，所述固定柱位于其中两个连接管之间，四个所述连接管的圆周表面均开设有多个第一圆形孔，多个所述第一圆形孔内均固定连接有凸块，多个所述凸块的端部均固定连接有弹簧，四个所述连接管的圆周表面均固定连接有环形套，四个所述环形套的圆周表面均开设有第二圆形孔，且环形套与凸块相互卡接，位于前后两侧的两个连接管之间均固定连接有支柱，且支柱延伸至两个连接管的外侧，四个所述连接管的上端均开设有螺纹孔，四个所述螺纹孔均螺纹连接有螺栓，四个所述螺栓的上端均固定连接有短杆，位于左右两侧的两个短杆之间固定连接有支撑杆，四个所述连接管的上端固定连接有防晒网，所述固定柱的上端固定连接有方形块，所述方形块的上端开设有滑槽，所述滑槽内滑动连接有脚踏板，所述固定柱的前端固定连接有凸形台，所述凸形台的前端转动连接有连接板，所述固定柱的内部开设圆形槽，所述圆形槽的前内壁固定连接有电机，所述电机的输出端固定连接有转动轴，所述转动轴的前端固定连接有滑框，且滑框滑动套设于连接板的表面，所述脚踏板的左端固定连接有圆柱杆，所述圆柱杆的左端固定连接有滑动框，且滑动框滑动套设于连接板的表面。

4、作为本实用新型一种优选的方案，所述固定柱的左端固定连接有t形柱。

5、作为本实用新型一种优选的方案，四个所述连接管的左端均固定连接有攀岩墙，所述攀岩墙的前端固定连接有多个u形支柱。

6、作为本实用新型一种优选的方案，所述攀岩墙的左端固定连接有多个攀岩石，所述攀岩墙的上端左侧固定连接有多个攀岩绳。

7、作为本实用新型一种优选的方案，四个所述连接管的下端均固定连接有基座。

8、作为本实用新型一种优选的方案，两个所述支撑杆的圆周表面均固定连接有独木桥。

9、与现有技术相比，本实用新型的有益效果是：

10、1、通过调节环形套实现上下调节高度，通过螺栓可以对设备进行拆卸和搬运，方便我们移动和组装。

11、2、通过设有的脚踏板左右移动来实现人员使用时设备左右移动，增强我们使用时的趣味性。

技术特征：

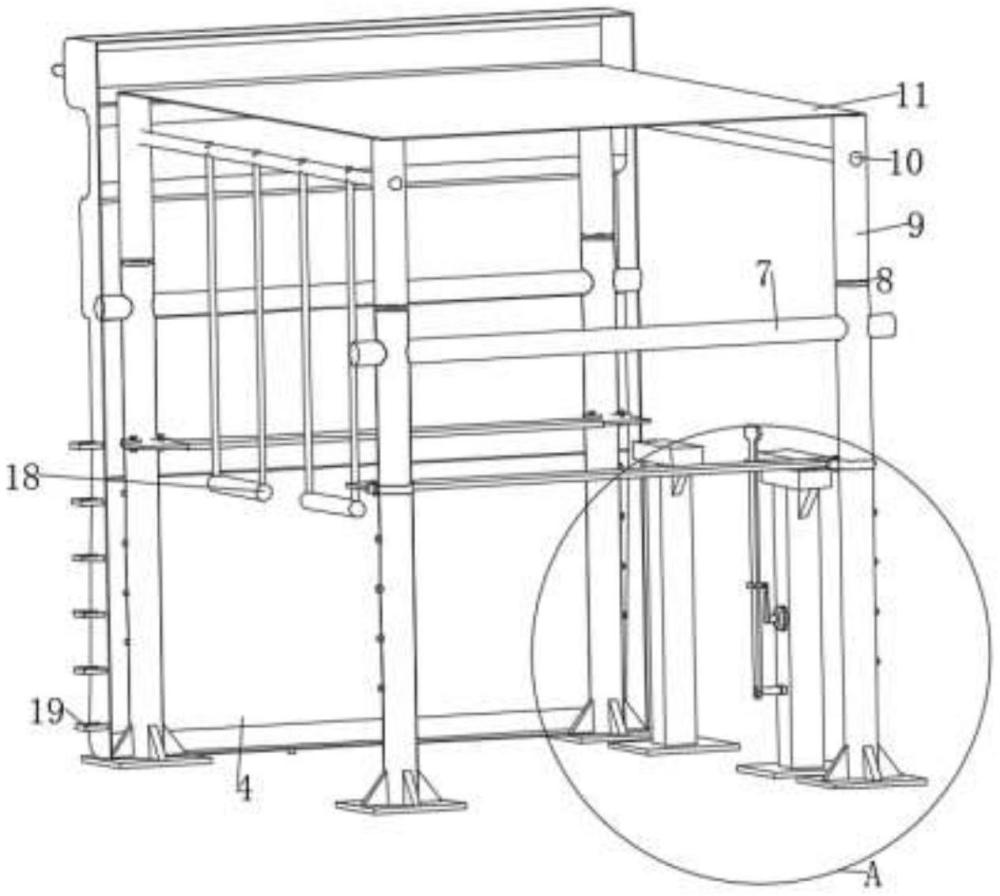

1.一种高空拓展训练架，包括连接管(1)、固定柱(2)和t形柱(3)，所述连接管(1)设置有四个，所述固定柱(2)位于其中两个连接管(1)之间，其特征在于：四个所述连接管(1)的圆周表面均开设有多个第一圆形孔，多个所述第一圆形孔内均固定连接有凸块(5)，多个所述凸块(5)的端部均固定连接有弹簧，四个所述连接管(1)的圆周表面均固定连接有环形套(6)，四个所述环形套(6)的圆周表面均开设有第二圆形孔，且环形套(6)与凸块(5)相互卡接，位于前后两侧的两个连接管(1)之间均固定连接有支杆(7)，且支杆(7)延伸至两个连接管(1)的外侧，四个所述连接管(1)的上端均开设有螺纹孔，四个所述螺纹孔均螺纹连接有螺栓(8)，四个所述螺栓(8)的上端均固定连接有短杆(9)，位于左右两侧的两个短杆(9)之间固定连接有支撑杆(10)，四个所述连接管(1)的上端固定连接有防晒网(11)，所述固定柱(2)的上端固定连接有方形块(16)，所述方形块(16)的上端开设有滑槽，所述滑槽内滑动连接有脚踏板(17)，所述固定柱(2)的前端固定连接有凸形台(12)，所述凸形台(12)的前端转动连接有连接板(13)，所述固定柱(2)的内部开设圆形槽，所述圆形槽的前内壁固定连接有电机(14)，所述电机(14)的输出端固定连接有转动轴，所述转动轴的前端固定连接有滑框(15)，且滑框(15)滑动套设于连接板(13)的表面，所述脚踏板(17)的左端固定连接有圆柱杆，所述圆柱杆的左端固定连接有滑动框，且滑动框滑动套设于连接板(13)的表面。

2.根据权利要求1所述的一种高空拓展训练架，其特征在于：所述固定柱(2)的左端固定连接有t形柱(3)。

3.根据权利要求2所述的一种高空拓展训练架，其特征在于：四个所述连接管(1)的左端均固定连接有攀岩墙(4)，所述攀岩墙(4)的前端固定连接有多个u形支柱(19)。

4.根据权利要求3所述的一种高空拓展训练架，其特征在于：所述攀岩墙(4)的左端固定连接有多个攀岩石，所述攀岩墙(4)的上端左侧固定连接有多个攀岩绳。

5.根据权利要求4所述的一种高空拓展训练架，其特征在于：四个所述连接管(1)的下端均固定连接有基座。

6.根据权利要求5所述的一种高空拓展训练架，其特征在于：两个所述支撑杆(10)的圆周表面均固定连接有独木桥(18)。

技术总结
本技术提供一种高空拓展训练架，属于体育器材技术领域，该高空拓展训练架，包括连接管、固定柱和T形柱，连接管设置有四个，固定柱位于其中两个连接管之间，四个连接管的圆周表面均开设有多个第一圆形孔，多个第一圆形孔内均固定连接有凸块，四个连接管的圆周表面均固定连接有环形套，四个环形套的圆周表面均开设有第二圆形孔，且环形套与凸块相互卡接，脚踏板的左端固定连接有圆柱杆，圆柱杆的左端固定连接有滑动框，且滑动框滑动套设于连接板的表面通过四个连接管上端设有的防晒网在使用过程中更好的让我们避免太阳的照射，通过设有的脚踏板，左右移动来实现人员使用时设备左右移动，增强我们使用时的趣味性。

技术研发人员：李耿耿
受保护的技术使用者：浙江海速体育有限公司
技术研发日：20230810
技术公布日：2024/7/25
