一种用于竹椅子加工的竹子快速开三角孔装置的制作方法

本发明涉及家具生产技术领域，具体为一种用于竹椅子加工的竹子快速开三角孔装置。

背景技术：

现在大部分竹椅子都是将一根竹切割、打孔、烤热、折弯多道工序制作而成，工人在制作竹椅子的靠背时，工人为能更好的将椅子折弯，工人一般都会在竹子左右两侧均匀间隔的开多个三角孔。

基于上述，现有的三角孔一般是通过手工的方式进行切割，在切割时需要先在竹子上画线，然后工人左手需要握住竹子的一侧，工人右手握住锯子根据画线位置对三角孔进行切割，在切割的过程中工人既要对竹子进行固定，同时又要推拉锯子，在切割的过程中劳动量较大，操作繁琐，生产效率较低，开孔位置依赖于画线精度和工人的操作，开孔位置精度较差；因此，不满足现有的需求，对此我们提出了一种用于竹椅子加工的竹子快速开三角孔装置。

技术实现要素：

本发明的目的在于提供一种用于竹椅子加工的竹子快速开三角孔装置，以解决上述背景技术中提出的现有的三角孔一般是通过手工的方式进行切割，在切割时需要先在竹子上画线，然后工人左手需要握住竹子的一侧，工人右手握住锯子根据画线位置对三角孔进行切割，在切割的过程中工人既要对竹子进行固定，同时又要推拉锯子，在切割的过程中劳动量较大，操作繁琐，生产效率较低，开孔位置依赖于画线精度和工人的操作，开孔位置精度较差的问题。

为实现上述目的，本发明提供如下技术方案：一种用于竹椅子加工的竹子快速开三角孔装置，包括机架；所述机架的顶部后方滑动连接有一组所述切割装置；所述机架的上端面前部滑动连接有一组所述滑动工作台；所述滑动工作台上端面左右两侧均设置有一组所述压紧装置；所述机架的右侧后方轴性连接有一组所述主动带轮，所述主动带轮的右侧轴性连接有一组所述主动摆轮；所述机架前部内侧轴性连接有一组所述从动带轮。

优选的，所述机架还包括有所述切割滑动导块，所述机架的后部上方设置有一组所述切割滑动导块，所述切割滑动导块为燕尾状结构，所述切割装置通过所述切割滑动导块与所述机架滑动连接。

优选的，所述切割装置还包括有所述切割锯片，所述切割装置的内侧下部固定连接有两组所述切割锯片，两组所述切割锯片分别向两侧倾斜设置，并通过电机驱动。

优选的，所述机架还包括有所述工作台滑动导块，所述机架的前方上端面设置有一组所述工作台滑动导块，所述滑动工作台通过所述工作台滑动导块与所述机架滑动连接。

优选的，所述切割装置还包括有所述主动齿条，所述切割装置的右侧后方设置有一组所述主动齿条，所述主动摆轮还包括有所述从动齿轮，所述主动摆轮的左侧同轴固定连接有一组所述从动齿轮，所述从动齿轮与所述主动齿条啮合共同构成齿轮齿条传动机构。

优选的，所述主动摆轮还包括有所述棘爪，所述主动摆轮的顶部滑动连接有一组可以旋转一百八十度的所述棘爪，所述主动带轮还包括有所述内棘轮，所述主动带轮的左端面同轴固定连接有一组所述内棘轮，所述内棘轮和所述棘爪共同构成可以改变传动方向的可变向棘轮机构。

优选的，所述主动带轮与所述从动带轮的外侧通过同步传送带传动连接共同构成同步传动带传动机构。

优选的，所述滑动工作台还包括有所述固定丝杠，所述滑动工作台的底部固定连接有一组所述固定丝杠，所述从动带轮的内孔为螺纹孔，所述固定丝杠与所述从动带轮螺纹传动连接共同构成丝杠螺母传动副。

优选的，所述滑动工作台还包括有所述定位v型块、所述端部定位块，所述滑动工作台的上表面设置有两组所述定位v型块，所述滑动工作台的顶部右侧设置有一组所述端部定位块。

优选的，所述机架还包括有所述压紧导槽，所述机架的顶部开设有三段所述压紧导槽，所述压紧装置还包括有所述驱动杆、所述压紧块，所述压紧装置的后方下部设置有一组所述驱动杆，所述压紧装置的前方下部设置有一组所述压紧块，所述驱动杆通过弹簧与所述滑动工作台弹性连接，驱动杆的顶部为球头结构，所述压紧块为具有弹性变形能力的结构。

与现有技术相比，本发明的有益效果是：

该装置通过设置定位v型块和端部定位块，并采用压紧装置与压紧导槽，能够对竹子进行良好的定位，同时实现了对竹子的自动压紧和松开，解放双手，不用费力的对竹子进行固定，保证良好的切割效果，操作简单，大大提高了工作效率。

该装置通过采用齿轮齿条传动机构和丝杠螺母传动副实现竹子的自动间歇性进料，减少了人工进行确定切割位置的麻烦，无需事先画线，切割位置更准确。

通过采用可换向棘轮机构，在使用中可以通过改变可换向棘轮机构的传动方向实现竹子的单向滑动，在使用中可以通过旋转棘爪即可实现反向切割，使用操作方便。

该装置可以实现对竹子的自动夹紧松开、自动进料、使用简单，解放双手，能够更好的对切割位置进行定位，无需事先画线，切割位置更准确，保证良好的切割效果，操作简单，减少了工人的劳动强度，大大提高了工作效率。

附图说明

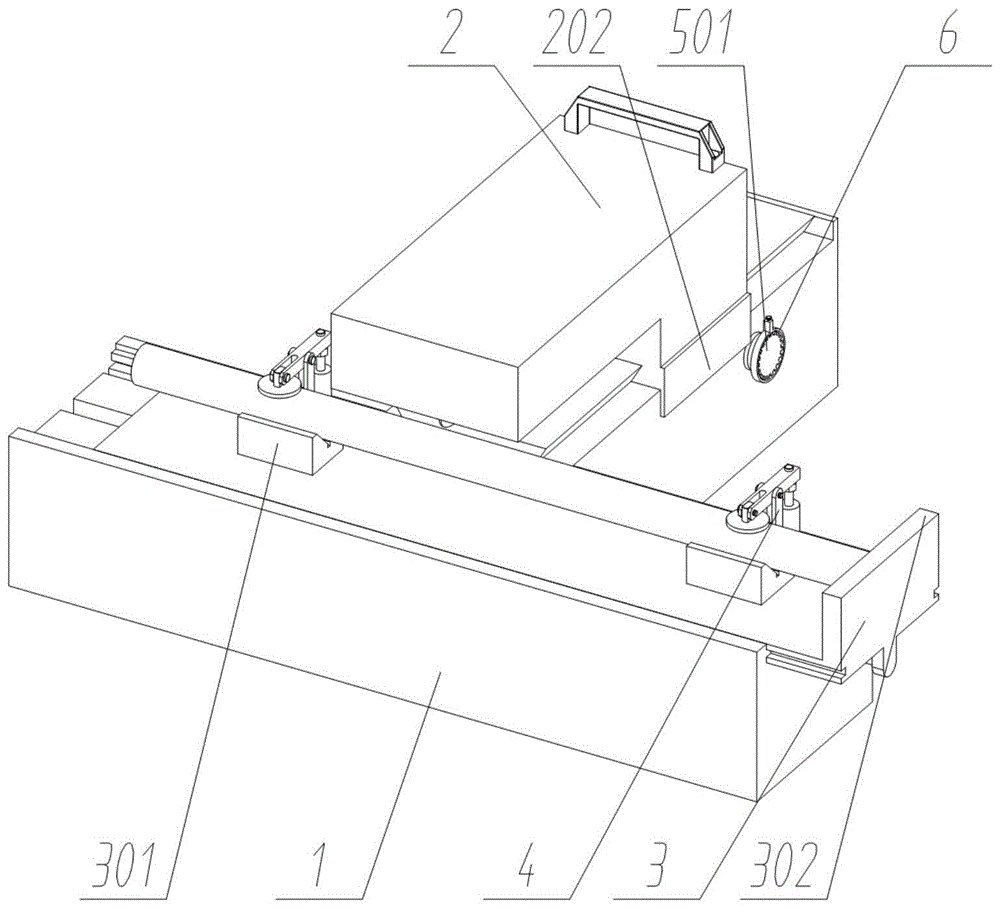

图1为本发明的轴侧结构示意图；

图2为本发明的去除切割装置状态下轴侧结构示意图；

图3为本发明的机架轴侧结构示意图；

图4为本发明的滑动工作台底部轴侧结构示意图；

图5为本发明的切割装置结构示意图；

图6为本发明的主动带轮结构示意图；

图7为本发明的主动摆轮结构示意图；

图8为本发明的棘轮机构等轴侧结构示意图；

图中：1、机架；101、切割滑动导块；102、工作台滑动导块；103、压紧导槽；2、切割装置；201、切割锯片；202、主动齿条；3、滑动工作台；301、定位v型块；302、端部定位块；303、固定丝杠；4、压紧装置；401、驱动杆；402、压紧块；5、主动带轮；501、内棘轮；6、主动摆轮；601、从动齿轮；602、棘爪；7、从动带轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例1

请参阅图1至图8，本发明提供的一种实施例：一种用于竹椅子加工的竹子快速开三角孔装置，包括机架1；机架1的顶部后方滑动连接有一组切割装置2；机架1的上端面前部滑动连接有一组滑动工作台3；滑动工作台3上端面左右两侧均设置有一组压紧装置4；机架1的右侧后方轴性连接有一组主动带轮5，主动带轮5的右侧轴性连接有一组主动摆轮6；机架1前部内侧轴性连接有一组从动带轮7。

进一步，机架1还包括有切割滑动导块101，机架1的后部上方设置有一组切割滑动导块101，切割滑动导块101为燕尾状结构，切割装置2通过切割滑动导块101与机架1滑动连接，在使用中通过切割滑动导块101对切割装置2进行导向。

进一步，切割装置2还包括有切割锯片201，切割装置2的内侧下部固定连接有两组切割锯片201，两组切割锯片201分别向两侧倾斜设置，并通过电机驱动，在使用中通过切割锯片201对竹子进行切割。

进一步，机架1还包括有工作台滑动导块102，机架1的前方上端面设置有一组工作台滑动导块102，滑动工作台3通过工作台滑动导块102与机架1滑动连接，在使用时，通过工作台滑动导块102对滑动工作台3进行导向。

进一步，切割装置2还包括有主动齿条202，切割装置2的右侧后方设置有一组主动齿条202，主动摆轮6还包括有从动齿轮601，主动摆轮6的左侧同轴固定连接有一组从动齿轮601，从动齿轮601与主动齿条202啮合共同构成齿轮齿条传动机构，在使用中当切割装置2前后滑动到一定的位置时，主动齿条202与从动齿轮601啮合带动主动摆轮6旋转。

工作原理：使用时，将竹子放置在定位v型块301上并通过端部定位块302对竹子的左右方向进行定位，往前推动切割装置2，主动齿条202通过齿轮齿条传动机构带动主动摆轮6旋转，主动摆轮6通过棘轮机构带动主动带轮5旋转，主动带轮5通过同步传动带传动机构带动从动带轮7旋转，从动带轮7通过丝杠螺母传动机构带动滑动工作台3往左滑动，同时驱动杆401从压紧导槽103滑动到机架1的上端面，驱动杆401带动压紧装置4将竹子压紧，继续往前推动切割装置2，主动齿条202与从动齿轮601脱离，切割装置2对竹子进行切割，切割完一组三角孔后，往后拉动切割装置2，此时在棘轮的作用下切割装置2带动主动摆轮6空转，再次往前推继续下一个三角孔的切割；当所有切割完成所有三角孔后，往前推动切割装置2带动滑动工作台3往右滑动，当竹子松开后停止推动切割装置2，更换竹子，将棘爪602旋转一百八十度改变传动方向，然后往后拉动旋转切割装置2，切割装置2通过棘轮机构带动主动带轮5旋转，实现滑动工作台3反向间歇旋转，对竹子进行切割。

实施例2

在实施例1的基础上，请参阅图1、图3和图4，本发明提供的一种实施例：一种用于竹椅子加工的竹子快速开三角孔装置，主动摆轮6还包括有棘爪602，主动摆轮6的顶部滑动连接有一组可以旋转一百八十度的棘爪602，主动带轮5还包括有内棘轮501，主动带轮5的左端面同轴固定连接有一组内棘轮501，内棘轮501和棘爪602共同构成可以改变传动方向的可变向棘轮机构，在使用中主动摆轮6在旋转的过程中通过可变向棘轮机构带动主动带轮5进行单向传动。

进一步，主动带轮5与从动带轮7的外侧通过同步传送带传动连接共同构成同步传动带传动机构，在使用中通过主动带轮5通过同步传动带传动机构带动从动带轮7旋转。

进一步，滑动工作台3还包括有固定丝杠303，滑动工作台3的底部固定连接有一组固定丝杠303，从动带轮7的内孔为螺纹孔，固定丝杠303与从动带轮7螺纹传动连接共同构成丝杠螺母传动副，在使用中从动带轮7旋转通过丝杠螺母传动副带动滑动工作台3左右滑动。

进一步，滑动工作台3还包括有定位v型块301、端部定位块302，滑动工作台3的上表面设置有两组定位v型块301，滑动工作台3的顶部右侧设置有一组端部定位块302，在使用中通过定位v型块301对竹子的径向进行定位，通过端部定位块302对竹子的右端面进行定位，方便上料。

进一步，机架1还包括有压紧导槽103，机架1的顶部开设有三段压紧导槽103，压紧装置4还包括有驱动杆401、压紧块402，压紧装置4的后方下部设置有一组驱动杆401，压紧装置4的前方下部设置有一组压紧块402，驱动杆401通过弹簧与滑动工作台3弹性连接，驱动杆401的顶部为球头结构，压紧块402为具有弹性变形能力的结构，在使用中当驱动杆401落入到压紧导槽103时，压紧装置4在弹簧的作用下将竹子松开，当驱动杆401滑动到机架1上端面时压紧装置4将竹子压紧。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
