一种刨切用盘式刀具的制作方法

本文属于盘式刀具的，具体涉及一种刨切用盘式刀具。

背景技术：

1、木工电刨特别是手持式木工电刨作为一种高效方便的电动工具被广泛应用在家具及木材制件的平面加工上，一般是将刨刀可拆卸安装在转轴的侧面上，在使用时电机带动转轴转动，且木工电刨具有高加工效率和低劳动强度的特点，与现在市场的需求十分的契合，广受市场和用户的好评。而安装在转轴上的电刨刨刀是木工电刨上的一个重要切削刀具，其产品的刃口形状决定了被加工木材的表面平整度和手感度。

2、传统的电刨刨刀采用的是直刃的刃口设计，采用该传统的电刨刨刀对木材进行加工时，转轴动传统的电刨刨刀在木材的表面进行切削时，由于刀口形状的影响，不可避免地会产生接刀痕，接刀痕处呈台阶状，用户在触摸加工后的木材表面时，易明显的感受到接刀痕，导致木材表面的平滑度和手感度下降，特别是在一些对平滑度有较高要求的应用场合，刃口的形状缺陷表现得特别突出。

3、因此，现有专利；cn201010521073.7，叙述了一种盘式的刨刀，这种旋转盘式的刨刀其优点在于能够减小冲击力减小噪音，并且多刃的形式能提高刀片的使用频率，但是现有的刀具与旋转柄是通过单个螺栓将每个刀片独立的进行固定，这样的形式虽然方便对每个刀片进行更换，但是对于刨刀这种高转速且快速往复运动的加工用具来说，在使用时会因为刨削角度的问题导致刀具未与加工面完全水平，从而斜角式的刀片压力过大，从而造成刀片的松动，并且刀片的松动还极易发生意外。

技术实现思路

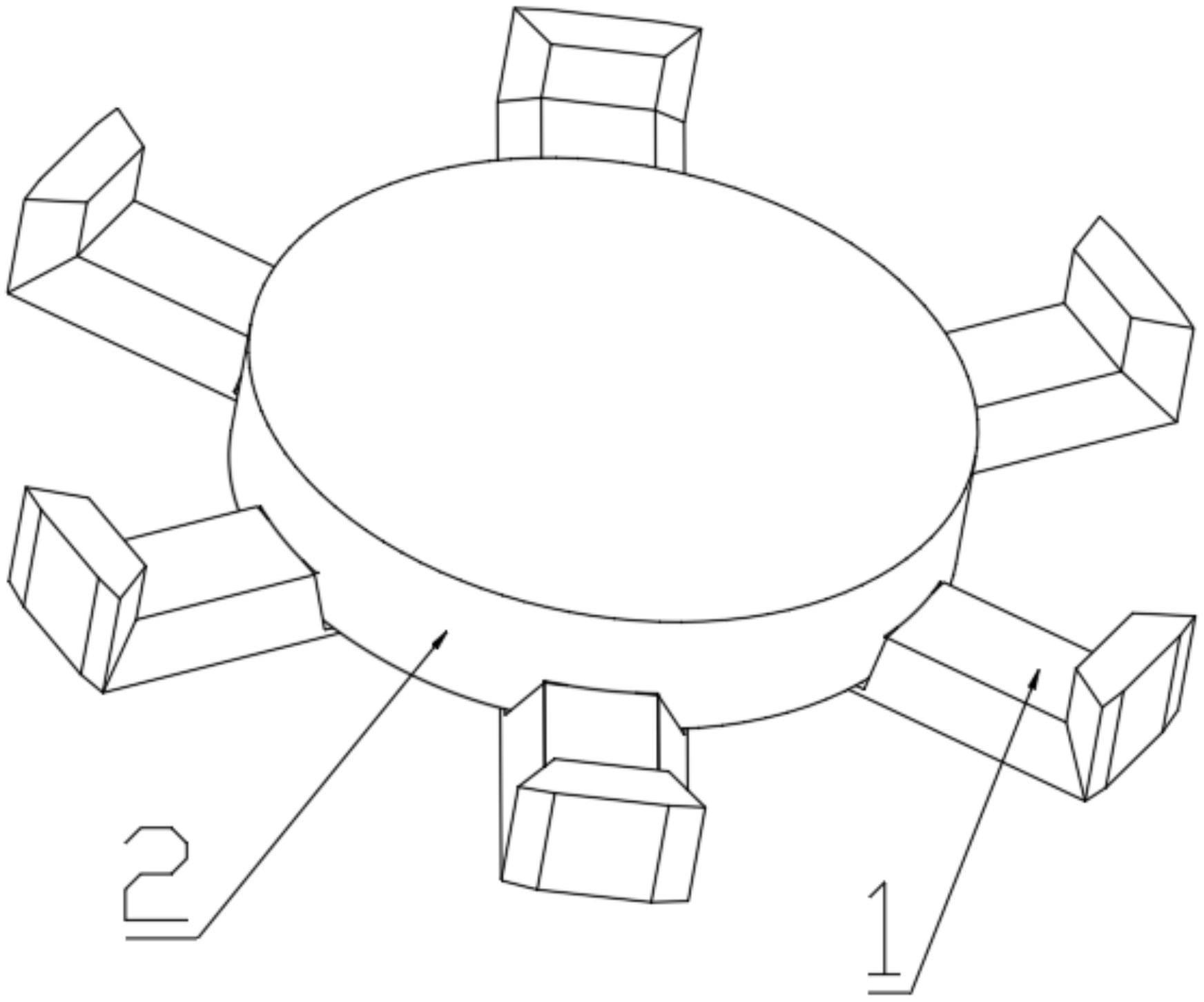

1、本文属于一种刨切用盘式刀具，转盘底部环形阵列的设有若干刀片，所述的刀片为插接刀片，所述的插接刀片后部的两侧设有燕尾槽，插接刀片的一端设有锁定孔，所述的转盘侧边环形阵列的设有若干燕尾插槽，所述的转盘的燕尾插槽与插接刀片的燕尾槽插接相连，所述的转盘底部中心环形阵列的设有自锁插销，所述的自锁插销与锁定孔相连，通过燕尾槽的形式不但方便的对插接刀片进行固定的同时还能更好的限定刀片的移动，并且还能保证在旋转的过程中保证刀片的稳定，同时在通过自锁插销在实现刀片的快拆和快装，方便对刀片进行替换，方便维护。

2、转盘形状为圆盘型，转盘底部中心设有圆槽孔，所述的圆槽孔底面设有自锁插销，圆槽孔底面环形阵列的设有弹簧孔，所述的弹簧孔内部设有弹簧，弹簧孔的外端设有限位内沿，所述的限位内沿与自锁插销相连，通过转盘上的圆槽孔不但实现插接刀片方便的安装，并且还能便于自锁插销的安装，防止干涉。

3、燕尾插槽一端贯穿于转盘的侧边，燕尾插槽的另一端贯穿于圆槽孔的侧边，燕尾槽的底面贯穿于转盘的底面，通过燕尾插槽来实现刀片的稳固固定，不会产生刀片偏移的或脱离的意外发生。

4、插接刀片的一端上下贯穿的设有锁定孔，插接刀片的另一端设有直角折边，插接刀片的直角折边出两侧设有刀刃，插接刀片的燕尾槽两个底部设有刀刃，通过底部和外侧设置的刀刃来实现切削的同时，直角折边还使旋转切削时能够切削足够深度的材料。

5、自锁插销形状为圆柱，自锁插销的底部设有限位外沿，自锁插销的顶部设有斜切面，所述的限位外沿与限位内沿相连，所述的自锁插销的底面与弹簧相连，所述的斜切面的切面与燕尾插槽相对，通过弹簧和自锁插销实现自锁的效果，并且斜切面保证了插接刀片上的固定孔可以顺利的让自锁插销插入固定，而限位外沿与限位内沿则防止自锁插销因弹簧飞出弹簧孔外侧，进行限位。

6、有益效果：

7、通过燕尾槽的形式不但方便的对插接刀片进行固定的同时还能更好的限定刀片的移动，并且还能保证在旋转的过程中保证刀片的稳定，同时在通过自锁插销在实现刀片的快拆和快装，方便对刀片进行替换，方便维护。

8、通过转盘上的圆槽孔不但实现插接刀片方便的安装，并且还能便于自锁插销的安装，防止干涉。

9、通过燕尾插槽来实现刀片的稳固固定，不会产生刀片偏移的或脱离的意外发生。

10、通过底部和外侧设置的刀刃来实现切削的同时，直角折边还使旋转切削时能够切削足够深度的材料。

11、通过弹簧和自锁插销实现自锁的效果，并且斜切面保证了插接刀片上的固定孔可以顺利的让自锁插销插入固定，而限位外沿与限位内沿则防止自锁插销因弹簧飞出弹簧孔外侧，进行限位。

技术特征：

1.一种刨切用盘式刀具，转盘底部环形阵列的设有若干刀片，其特征在于，所述的刀片为插接刀片，所述的插接刀片后部的两侧设有燕尾槽，插接刀片的一端设有锁定孔，所述的转盘侧边环形阵列的设有若干燕尾插槽，所述的转盘的燕尾插槽与插接刀片的燕尾槽插接相连，所述的转盘底部中心环形阵列的设有自锁插销，所述的自锁插销与锁定孔相连。

2.根据权利要求1所述的一种刨切用盘式刀具，其特征在于，所述的转盘形状为圆盘型，转盘底部中心设有圆槽孔，所述的圆槽孔底面设有自锁插销。

3.根据权利要求2所述的一种刨切用盘式刀具，其特征在于，所述的燕尾插槽一端贯穿于转盘的侧边，燕尾插槽的另一端贯穿于圆槽孔的侧边，燕尾槽的底面贯穿于转盘的底面。

4.根据权利要求1所述的一种刨切用盘式刀具，其特征在于，所述的插接刀片的一端上下贯穿的设有锁定孔，插接刀片的另一端设有直角折边，插接刀片的直角折边出两侧设有刀刃，插接刀片的燕尾槽两个底部设有刀刃。

5.根据权利要求2所述的一种刨切用盘式刀具，其特征在于，所述的圆槽孔底面环形阵列的设有弹簧孔，所述的弹簧孔内部设有弹簧，弹簧孔的外端设有限位内沿，所述的限位内沿与自锁插销相连。

6.根据权利要求5所述的一种刨切用盘式刀具，其特征在于，所述的自锁插销形状为圆柱，自锁插销的底部设有限位外沿，自锁插销的顶部设有斜切面，所述的限位外沿与限位内沿相连，所述的自锁插销的底面与弹簧相连，所述的斜切面的切面与燕尾插槽相对。

技术总结
本文属于一种刨切用盘式刀具，转盘底部环形阵列的设有若干刀片，所述的刀片为插接刀片，所述的插接刀片后部的两侧设有燕尾槽，插接刀片的一端设有锁定孔，所述的转盘侧边环形阵列的设有若干燕尾插槽，所述的转盘的燕尾插槽与插接刀片的燕尾槽插接相连，所述的转盘底部中心环形阵列的设有自锁插销，所述的自锁插销与锁定孔相连，通过燕尾槽的形式不但方便的对插接刀片进行固定的同时还能更好的限定刀片的移动，并且还能保证在旋转的过程中保证刀片的稳定，同时在通过自锁插销在实现刀片的快拆和快装，方便对刀片进行替换，方便维护。

技术研发人员：史宜,黄岑,黄卫平
受保护的技术使用者：镇江中森科技有限公司
技术研发日：20221125
技术公布日：2024/1/12
