一种可调节的吸奶器的制作方法

本技术涉及吸奶器，具体为一种可调节的吸奶器。

背景技术：

1、吸奶器是指用于挤出积聚在乳腺里的母乳的工具，一般适用于婴儿无法直接吮吸母乳的时候，或是母亲的乳头发生问题，同时吸奶器也可用于婴儿断奶期间，将多余的母乳吸出乳房，因此吸奶器在日常生活中较为常见。

2、如公开号为cn214512090u的专利文件公开了吸奶器，包括奶罩、奶罩套、吸奶头、奶瓶；奶罩内部中空，一端成喇叭口状，另一端与奶罩套的第一固定头配合；奶罩套整体内部中空，该奶罩套包括均为中空的第一固定头和第二固定头，第二固定头与吸奶头配合；上述奶罩套底部套在中空的奶瓶上，吸奶头底部与奶罩套内部连通的位置具有抽气孔，吸奶头内部具有抽真空件，吸奶头外侧面具有出气孔。该技术方案可解决如何优化目前吸奶器的结构使其便于使用的技术问题。

3、上述装置在使用过程中，吸附出的乳汁是通过奶瓶进行储存，奶瓶为透明状，且奶瓶外表面具有一个感温涂层，但奶瓶内部的容量不可调节，就导致奶瓶在使用过程中，内部储存满之后，只有将内部的乳汁倒入后，奶瓶才可继续储存新的乳汁，当使用者奶量过多时，装置容易出现单次吸附不完的现象，在吸附过程中，将装置拿取下来对奶瓶内的奶进行倾倒时，乳房内的乳汁就容易出现滴落在衣物上的现象，在实际使用过程中较为麻烦，为此，我们提出一种可调节的吸奶器。

技术实现思路

1、本实用新型的目的在于提供一种可调节的吸奶器，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节的吸奶器，包括主储存瓶和硅胶连通管，所述主储存瓶的下方中部固定连接有连接管，且连接管的下方外侧设置有连接套管，所述硅胶连通管固定连接于连接套管的下方，且硅胶连通管的下方设置有副储存瓶，所述副储存瓶的内部为中空状。

3、进一步的，所述连接管的左侧下方固定连接有硅胶密封塞，且硅胶密封塞的剖面侧视为圆形。

4、进一步的，所述主储存瓶的右侧下方设置有挂环二，且挂环二与主储存瓶一体化连接。

5、进一步的，所述主储存瓶的外侧固定连接有防滑层，且主储存瓶的内部为中空状。

6、进一步的，所述副储存瓶的右侧上方一体化连接有挂环一，且挂环一的剖面正视为圆环形。

7、进一步的，所述主储存瓶的上方固定连接有吸奶嘴，且吸奶嘴的上方设置有密封组件。

8、进一步的，所述密封组件包括密封上盖和拉环，且密封上盖的上方中部固定连接有拉环。

9、进一步的，所述硅胶连通管的剖面俯视为圆环形，且硅胶连通管与副储存瓶相互连通。

10、本实用新型提供了一种可调节的吸奶器，具备以下有益效果：该可调节的吸奶器，采用副储存瓶的设置，使得吸奶器在工作过程中，副储存瓶可以增加主储存瓶的内部容积，从而避免使用者乳汁量较多时，使用者在使用吸奶器的过程中，因中途倒奶时，乳汁出现滴落在衣物上的现象，同时吸奶器所连接的所有零件均为食品级硅胶，使得吸奶器在使用过程中更加的安全，密封上盖卡合在吸奶嘴上方后，就可对吸奶嘴进行防尘，使得吸奶嘴更加的干净卫生。

11、1、本实用新型吸奶器主要由主储存瓶、连接管、连接套管、硅胶连通管、副储存瓶、吸盘和吸奶嘴等零件组成，吸奶器所连接的所有零件均为食品级硅胶，使得吸奶器在使用过程中更加的安全，当使用者在使用过程中，乳汁较多时，使用者将连接套管紧紧的套在连接管的外侧后，就可将主储存瓶与副储存瓶连接在一起，此时副储存瓶就可变相的增大主储存瓶的储存容积，使得吸奶器单次就可将乳房内的乳汁吸附完，从而避免使用吸奶器的过程中，因中途倒奶导致乳汁出现滴落在衣物上的现象。

12、2、本实用新型密封上盖与吸奶嘴之间为卡合连接，当吸奶嘴闲置时，使用者将密封上盖套在吸奶嘴的外侧后，密封上盖就可与吸奶嘴连接在一起，密封上盖就可对吸奶嘴进行防尘，同时硅胶连通管与副储存瓶相互连通的设置，使得在硅胶连通管内输送的乳汁可以进入副储存瓶内，乳汁进入副储存瓶内后，副储存瓶就可对乳汁进行储存，同时连接套管的内径大小与连接管的外径大小相对应，当连接套管套在连接管的外侧后，连接管与连接套管的内部就处于相连通的状态，且因连接管与连接套管均由硅胶制成，因此二者连接较为紧密，乳汁通过连接管进入连接套管内部时，不会出现泄露的现象。

技术特征：

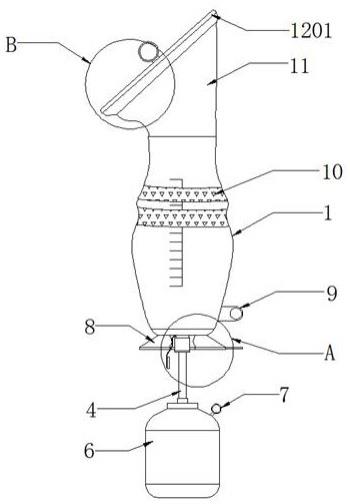

1.一种可调节的吸奶器，包括主储存瓶（1）和硅胶连通管（4），其特征在于，所述主储存瓶（1）的下方中部固定连接有连接管（2），且连接管（2）的下方外侧设置有连接套管（3），所述硅胶连通管（4）固定连接于连接套管（3）的下方，且硅胶连通管（4）的下方设置有副储存瓶（6），所述副储存瓶（6）的内部为中空状，所述主储存瓶（1）的下方外侧连接有吸盘（8）。

2.根据权利要求1所述的一种可调节的吸奶器，其特征在于，所述连接管（2）的左侧下方固定连接有硅胶密封塞（5），且硅胶密封塞（5）的剖面侧视为圆形。

3.根据权利要求1所述的一种可调节的吸奶器，其特征在于，所述主储存瓶（1）的右侧下方设置有挂环二（9），且挂环二（9）与主储存瓶（1）一体化连接。

4.根据权利要求1所述的一种可调节的吸奶器，其特征在于，所述主储存瓶（1）的外侧固定连接有防滑层（10），且主储存瓶（1）的内部为中空状。

5.根据权利要求1所述的一种可调节的吸奶器，其特征在于，所述副储存瓶（6）的右侧上方一体化连接有挂环一（7），且挂环一（7）的剖面正视为圆环形。

6.根据权利要求1所述的一种可调节的吸奶器，其特征在于，所述主储存瓶（1）的上方固定连接有吸奶嘴（11），且吸奶嘴（11）的上方设置有密封组件（12）。

7.根据权利要求6所述的一种可调节的吸奶器，其特征在于，所述密封组件（12）包括密封上盖（1201）和拉环（1202），且密封上盖（1201）的上方中部固定连接有拉环（1202）。

8.根据权利要求1所述的一种可调节的吸奶器，其特征在于，所述硅胶连通管（4）的剖面俯视为圆环形，且硅胶连通管（4）与副储存瓶（6）相互连通。

技术总结
本技术公开了一种可调节的吸奶器，包括主储存瓶和硅胶连通管，所述主储存瓶的下方中部固定连接有连接管，且连接管的下方外侧设置有连接套管，所述硅胶连通管固定连接于连接套管的下方，所述副储存瓶的内部为中空状。该可调节的吸奶器通过副储存瓶的设置，使得吸奶器在工作过程中，副储存瓶可以增加主储存瓶的内部容积，使得吸奶器单次就可将乳房内的乳汁吸附完，从而避免使用者乳汁量较多时，使用者在使用吸奶器的过程中，因中途倒奶时，乳汁出现滴落在衣物上的现象，同时吸奶器所连接的所有零件均为食品级硅胶，使得吸奶器在使用过程中更加的安全，密封上盖卡合在吸奶嘴上方后，就可对吸奶嘴进行防尘，使得吸奶嘴更加的干净卫生。
