一种自动化木板封边机的制作方法

本技术涉及木板封边机领域，特别是一种自动化木板封边机。

背景技术：

1、封边机是木工机械当中的一种，封边机属实木机械类，封边机顾名思义就是用来封边用的，不过把封边的程序自动化，能完成封边中的输送、涂胶、切断、前后齐头、上下修边、上下精修边、上下刮边和抛光等诸多工序。

2、现有的封边机主要包括机体、工作台和机体内的封边机构，工作时一次只能对木板的一个侧边进行封边，如果需要对木板的两侧进行封边，则需要完成一侧封边后把木板运回入口处，把木板转动180°后再一次进行封边，工作效率低。

技术实现思路

1、为了克服现有技术方案的不足，本实用新型提供一种自动化木板封边机，能够解决背景技术提出的问题。

2、本实用新型解决其技术问题所采用的技术方案是：

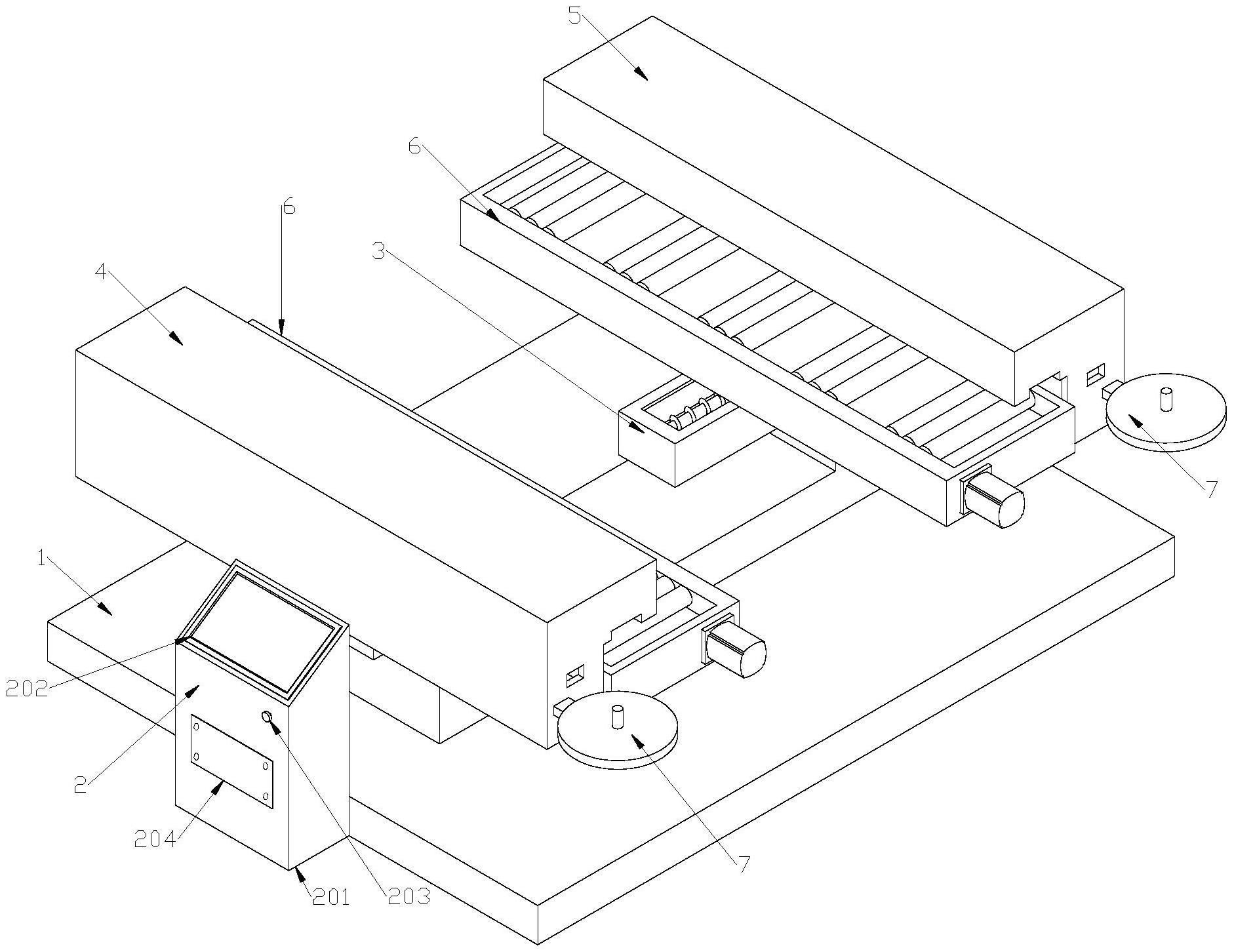

3、一种自动化木板封边机，包括机体、移动机构、第一封边机构、第二封边机构和用于控制移动机构的操控台，所述操控台位于机体的前端，第一封边机构位于机体的上端靠近操控台一侧，移动机构位于机体的上端远离控制机构一侧，第二封边机构位于移动机构的上端，第一封边机构和第二封边机构均连接有输料平台，第一封边机构和第二封边机构的右端均设置有物料平台。

4、进一步地，所述操控台包括箱体、操作屏、急停开关和主控电路板，主控电路板位于箱体的内部，操作屏和急停开关位于箱体的表面，箱体前端设置有检修口。

5、进一步地，所述移动机构包括第一电机、基座、转轴和滑台，第一电机位于基座的一端，转轴位于基座内，第一电机与转轴传动连接，滑台位于基座的上端与基座滑动连接。

6、进一步地，所述输料平台设置有主动辊轮和第二电机，主动辊轮和第二电机传动连接。

7、进一步地，所述第一封边机构和第二封边机构均设置有防尘外壳和从动辊轮，第一封边机构的防尘外壳与机体连接，第二封边机构的防尘外壳与移动机构连接。

8、进一步地，所述物料平台包括连接杆、托台和定位柱，定位柱位于托台的中部，连接杆位于托台底端。

9、与现有技术相比，本实用新型的有益效果是：通过第一封边机构和第二封边机构可对面板的两边同时封边，通过操控台控制移动机构，可调整第二封边机构的前后位置，即可适宜尺寸不同的木板，输料平台可运送木板前进，减少木板封边的步骤，提高工作效率。

技术特征：

1.一种自动化木板封边机，包括机体、操控台、移动机构、第一封边机构和第二封边机构，其特征在于：所述操控台位于机体的前端，第一封边机构位于机体的上端靠近操控台一侧，移动机构位于机体的上端远离控制机构一侧，第二封边机构位于移动机构的上端，第一封边机构和第二封边机构均连接有输料平台，第一封边机构和第二封边机构的右端均设置有物料平台。

2.根据权利要求1所述的一种自动化木板封边机，其特征在于：所述操控台包括箱体、操作屏、急停开关和主控电路板，主控电路板位于箱体的内部，操作屏和急停开关位于箱体的表面，箱体前端设置有检修口。

3.根据权利要求2所述的一种自动化木板封边机，其特征在于：所述移动机构包括第一电机、基座、转轴和滑台，第一电机位于基座的一端，转轴位于基座内，第一电机与转轴传动连接，滑台位于基座的上端与基座滑动连接。

4.根据权利要求1-3任意一项所述的一种自动化木板封边机，其特征在于：所述输料平台设置有主动辊轮和第二电机，主动辊轮和第二电机传动连接。

5.根据权利要求1-3任意一项所述的一种自动化木板封边机，其特征在于：所述第一封边机构和第二封边机构均设置有防尘外壳和从动辊轮，第一封边机构的防尘外壳与机体连接，第二封边机构的防尘外壳与移动机构连接。

6.根据权利要求1-3任意一项所述的一种自动化木板封边机，其特征在于：所述物料平台包括连接杆、托台和定位柱，定位柱位于托台的中部，连接杆位于托台底端。

技术总结
本技术公开了涉及木板封边机领域的一种自动化木板封边机，包括机体、操控台、移动机构、第一封边机构和第二封边机构，所述操控台位于机体的前端，第一封边机构位于机体的上端靠近操控台一侧，移动机构位于机体的上端远离控制机构一侧，第二封边机构位于移动机构的上端，第一封边机构和第二封边机构均连接有输料平台，第一封边机构和第二封边机构的右端均设置有物料平台，通过第一封边机构和第二封边机构可对面板的两边同时封边，通过操控台控制移动机构，可调整第二封边机构的前后位置，即可适宜尺寸不同的木板，输料平台可推动木板前进，减少木板封边的步骤，提高工作效率。

技术研发人员：方建文
受保护的技术使用者：东莞迈隆家具有限公司
技术研发日：20230216
技术公布日：2024/1/13
