带伸缩杆的升降晾衣架的制作方法

发明属于家居用品技术领域，具体涉及一种带伸缩杆的升降晾衣架。

背景技术：

晾衣架，作为人们每天使用的家具用品，如今已经成为许多家庭的生活必需品。晾衣架是中国一大特色产品，符合中国国情，在有限的空间内极大的提高衣物的晾晒量和晾晒程度。现阶段，晾衣架非为手动和电动两种，迎合大众各种需求。现阶段的升降晾衣架大多数做不到杀菌和烘干作用，在梅雨季节或者衣物较多的情况下无法及时晾干衣物，且无法对衣物进行杀菌，阴雨天往往滋生细菌，积压潮湿的衣物。有少数新型升降晾衣架具备了杀菌和烘干功能，而晾衣杆只能晾很少衣服，一些冬天比较重的被子无法放在晾衣杆上，有些设计在晾衣杆上加了晾被子的结构，但是这些结构都是衣服或棉被只能晾其一，利用率不高，不实用。

技术实现要素：

针对上述存在的不足，本发明提供了一种带伸缩杆的升降晾衣架，本发明的带伸缩杆的升降晾衣架结合了杀菌烘干功能，并且晾衣杆具备伸缩功能，提高了升降晾衣架的利用率。

为了实现上述目的，本发明采用的技术方案如下：

一种带伸缩杆的升降晾衣架，其特征在于，包括用于安装在墙顶的壳体、可伸缩晾衣架和用于安装在墙面的开关盒，所述壳体底部设有加热风扇和消毒灯，所述壳体通过升降机构连接可伸缩晾衣架，所述加热风扇、消毒灯和升降机构均由开关盒控制其开关；所述可扩展晾衣架由主体、伸缩杆组成，所述主体为矩形框体，所述主体的两长边分别开设有可供衣架勾悬挂的衣架孔；在所述主体的两端分别设置所述伸缩杆，该伸缩杆一端插入主体内，另一自由端伸出主体外端。

具体的，所述升降机构包括升降电机和拉绳，所述升降电机设置在开关盒的内部，升降电机的输出轴连接拉绳，所述拉绳通过多个固定架与可伸缩晾衣架的主体连接。

具体的，所述壳体和可伸缩晾衣架之间还连接有铰链，所述铰链由多个呈字母“X”型结构的铰链件铰接构成。

具体的，所述铰链中部设置有控制拉绳摇摆范围的勾耳，所述拉绳贯穿所述勾耳。

综上所述，本发明由于采用了上述方案，本发明具有以下优点：

(1) 本发明通过在壳底设加热风扇和消毒灯，在南方梅雨季节或者衣物较多的情况下能保证衣服尽快干透，而且达到杀菌作用。

（2）在所述主体的两端分别设置所述伸缩杆，该伸缩杆一端插入主体内，另一自由端伸出主体外端，解决了现有技术中升降衣架利用率不高，具有推广前景。

附图说明

图1是本发明实施例1的带伸缩杆的升降晾衣架的结构示意图。

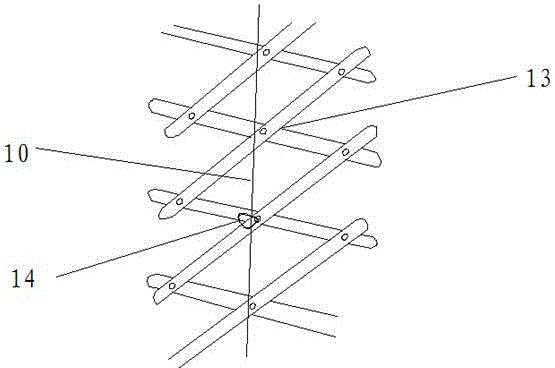

图2是本发明实施例1的勾耳与拉绳连接示意图结构示意图。

图中零件名称和序号：

壳体1、可伸缩晾衣架2、开关盒3、热风扇4、消毒灯5、主体6、伸缩杆7、衣架孔8、升降电机9、拉绳10、固定架11、铰链12、铰链件13、勾耳14。

具体实施方式

下面结合实施例对本发明一种带伸缩杆的升降晾衣架，作进一步说明。

实施例1：

一种带伸缩杆的升降晾衣架，如图1、2所示，包括用于安装在墙顶的壳体1、可伸缩晾衣架2和用于安装在墙面的开关盒3，壳体1底部设有加热风扇4和消毒灯5，壳体1通过升降机构连接可伸缩晾衣架2，加热风扇4、消毒灯5和升降机构均由开关盒3控制其开关；可扩展晾衣架2由主体6、伸缩杆7组成，主体6为矩形框体，主体6的两长边分别开设有可供衣架勾悬挂的衣架孔8；在主体6的两端分别设置伸缩杆7，该伸缩杆7一端插入主体6内，另一自由端伸出主体6外端；升降机构包括升降电机9和拉绳10，升降电机9设置在开关盒3的内部，升降电机9的输出轴连接拉绳10，拉绳10通过多个固定架11与可伸缩晾衣架2的主体6连接；壳体1和可伸缩晾衣架2之间还连接有铰链12，铰链12由多个呈字母“X”型结构的铰链件13铰接构成；铰链12中部设置有控制拉绳10摇摆范围的勾耳14，拉绳10贯穿勾耳14；当衣服太多时，需要使用伸缩杆7，将伸缩杆7从主体6内部抽出，即可晒更多的衣服。

以上所述仅为发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
