一种毛巾机松毛机构的制作方法

本发明涉及一种毛巾机，具体说是一种毛巾机松毛机构。

背景技术：

毛巾织机是织制毛巾织物的织机，由两只织轴分别送出地经纱和起毛经纱，通过钢筘的特定规律运动将纬纱推向织口，使起毛经纱在织物表面形成毛圈织成毛巾织物。而其中的起毛高度是通过钢筘瞬时推动较多的起毛送纱完成的，传统采用多个张力轴和感应器配合对送毛进行毛纱的张力控制，但在张力超出时，张力轴释放张力的瞬间，毛纱上没有张力，易导致毛纱推向织口过多，毛高过高，影响织造质量；并且在张力过低时，张力收紧的瞬间，毛纱上张力过大，易导致毛纱张断，影响正常织造，降低织造效率。并且，在毛纱轴上轴后初始送纱时，需要将多个张力轴拆卸，配合感应器再次安装时，费时费力，一旦安装误差极易影响毛纱张力的控制，影响织造质量。

技术实现要素：

针对现有技术中的上述问题，本发明提供了一种结构简单，上轴安装使用便捷，有效确保毛纱上张力受控的毛巾机松毛机构，且可根据制造要求改变毛纱张力。

本发明采用的技术方案是：一种毛巾机松毛机构，包括送毛伺服电机、减速机、毛纱轴、导向辊、缓冲弹性管组件、张力控制辊、电箱和机架，送毛伺服电机经固定于机架上的减速机及大小减速齿轮驱动连接活动旋转穿接在机架上的毛纱轴，其特征在于：还包括两张力杠杆，两张力杠杆一端或中部活动铰接于机架上或固定联接缓冲弹性管组件随其在机架上旋转或中部活动铰接于机架上或可旋转连接在缓冲弹性管组件上，任一张力杠杆的上端与机架间拉接有弹簧和张力传感器，两张力杠杆的下端之间连接张力控制辊，或两张力杠杆的下端均连接两支撑滚子，两支撑滚子抵紧驱动张力控制辊；毛纱轴依次绕过导向辊换向后经缓冲弹性管组件和张力控制辊同一侧卷绕送毛纱。

进一步地，所述缓冲弹性管组件包括薄壁弹性管、支撑轴和压片，薄壁弹性管由薄壁弹簧板卷绕包住支撑轴同时两头由压片固定联接在支撑轴上，其与毛纱接触方向一侧内壁与支撑轴间留有弹性收缩空间。

进一步地，所述张力杠杆的一端或中部活动铰接在支撑轴上，或张力杠杆的中部连接在支撑轴上呈随支撑轴可旋转状态。

进一步地，所述传感器和松毛伺服电机连接电箱。

进一步地，所述传感器为位移传感器或称重传感器或接近开关或编码器。

送毛伺服电机经减速机驱动毛纱轴送出毛纱，绕经导向辊后再绕薄壁弹性管和张力控制辊后向综丝和钢筘输送，毛纱压绕在薄壁弹性管上并具有向支撑轴方向弹性的压缩量；在毛纱起毛瞬间输送的毛纱增多时，毛纱的张紧力首先施加于张力控制辊上，张力控制辊经由张力杠杆旋转，通过张力杠杆上端的张力传感器输送张力信号至电箱，电箱控制送毛伺服电机输送较多毛纱；在瞬间输送的毛纱减少时，毛纱的张紧力首先施加于张力控制辊上，张力控制辊经由张力杠杆旋转，通过张力杠杆上端的张力传感器输送张力信号至电箱，电箱控制送毛伺服电机输送较少毛纱；在张力控制辊上张紧力增大或减小的瞬间，由薄壁弹性管件向支撑轴方向弹性压缩量回复提供对毛纱的张力维持，确保毛纱张力始终受控，避免毛纱瞬时张力升高或降低过快影响织造质量。在换毛纱轴安装时，只需将导向辊卸下，将毛纱拉接卷绕在薄壁弹性管和张力控制辊的同侧后方后向张力控制辊前方送毛纱，由于毛纱在薄壁弹性管和张力控制辊的同一侧卷绕，再将导向辊直接压紧毛纱轴和薄壁弹性管间的毛纱安装于机架上即可，毛纱轴上轴操作便捷，省事省力，且不影响其他各部件安装和感应精度。

本发明采用在毛纱轴对缓冲弹性管组件和张力控制送毛纱，通过张力控制辊经其连动的张力杠杆反馈张力信息控制毛纱轴张力调整，配合缓冲弹性管组件的薄壁弹性管对导向辊调整张力瞬间张力进行辅助张弛，确保毛纱始终张力受控，有利于提高织造质量和效率。

附图说明

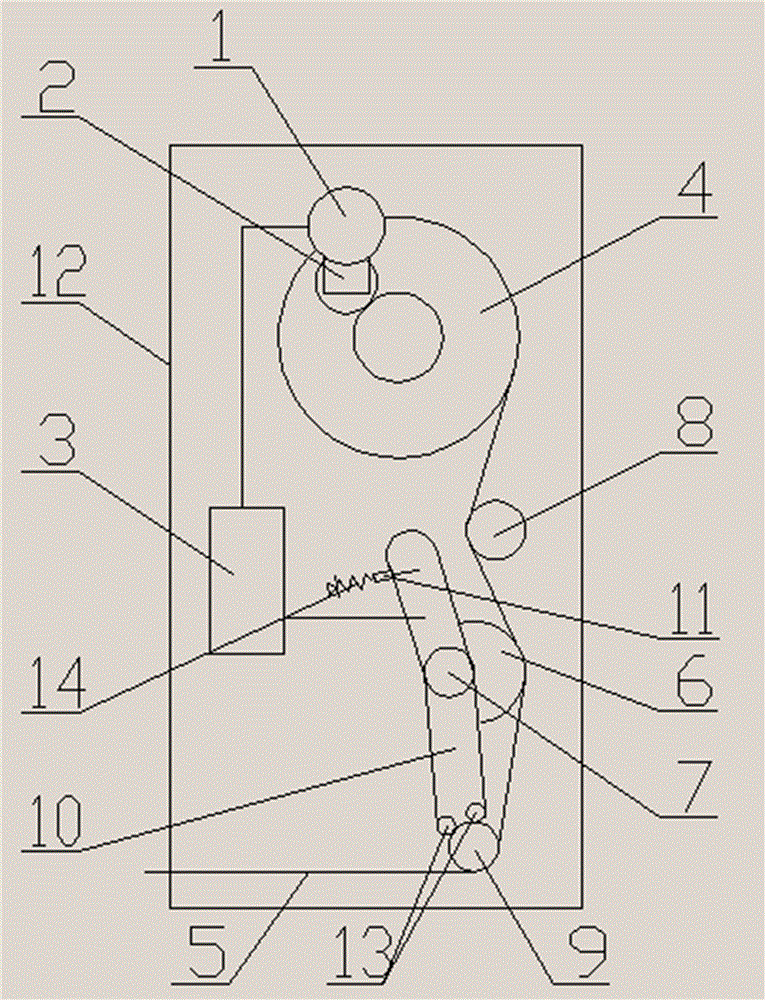

图1为本发明一实施例结构示意图；

图2为本发明另一实施例结构示意图。

图中：送毛伺服电机1，减速机2，电箱3，毛纱轴4，毛纱5，薄壁弹性管6，支撑轴7，导向辊8，张力控制辊9，张力杠杆10，张力传感器11，机架12，支撑滚子13，弹簧14。

具体实施方式

以下结合附图和实施例对本发明作进一步说明。

实施例1：

图1所示，一种毛巾机松毛机构包括送毛伺服电机1、减速机2、电箱3、毛纱轴4、毛纱5、薄壁弹性管6、支撑轴7、导向辊8、张力控制辊9、张力杠杆10、张力传感器11和弹簧14。送毛伺服电机1经减速机2设置在毛巾机机架12上、减速机2经大小减速齿轮传动驱动在毛巾机机架上的毛纱轴4，导向辊8穿接在毛巾机机架12上，与毛纱轴4和导向辊8平行设有一缓冲弹性管组件，缓冲弹性管组件包括薄壁弹性管6和支撑轴7，薄壁弹性管6由薄壁弹簧板卷绕包住支撑轴同时两头由压片固定联接在支撑轴上，其与毛纱接触方向一侧内壁与支撑轴间留有弹性收缩空间，毛纱5由毛纱轴4送出经导向辊8压紧绕经薄壁弹性管6外侧和张力控制辊9外侧朝综丝和钢筘输送；张力控制辊9的两端分别连接两张力杠杆10的下端，两张力杠杆10的中部或另一端活动或固定穿接在支撑轴7上呈可旋转状态，任一张力杠杆10的上端与机架12间拉接有张力传感器11，张力传感器11和送毛伺服电机1连接电箱3。

实施例2：

图1所示，一种毛巾机松毛机构，其中张力杠杆10的下端设有两支撑滚子13，两支撑滚子13抵紧驱动张力控制辊9，张力控制辊9两端穿接在张力杠杆上呈可受支撑滚子13支撑旋转状态。其余结构与实施例1相同。

在上述实施例基础上，张力杠杆10中部或另一端还可通过螺钉固定连接在缓冲弹性管组件的支撑轴上呈绕支撑轴圆心旋转状态。
