一种可折叠伸缩的晾衣架的制作方法

本实用新型涉及家居用品领域，特别是一种可折叠伸缩的晾衣架。

背景技术：

晾衣架是一种用于悬挂衣物的家庭生活用品，在一下家庭里，晾衣服的位置有限，所以逐渐出现一种可移动式的晾衣架，可随时移动，但一般的晾衣架太过占用空间，收纳起来不方便。

技术实现要素：

为了解决现有技术问题，本实用新型提供一种可折叠伸缩的晾衣架，使用时，有足够的晾衣空间，不使用时，可折叠，可伸缩，占用房间的空间小。

为实现上述目的，本实用新型所提供的技术方案为：一种可折叠伸缩的晾衣架，其特征在于：包括两相对设置的“不”形的管状支架，所述支架包括纵向设置的纵支架和位于其顶部并横向设置的横支架，所述纵支架和所述横支架都为可伸缩的外管套内管的结构，两所述支架通过上下平行设置的第一折叠架和第二折叠架连接，所述第一折叠架和第二折叠架的两端分别铰接在两所述纵支架上，所述第一折叠架为两第一连接架铰接而成，所述第二折叠架为两第二连接架铰接而成，在所述第一折叠架与所述第二折叠架两侧分别设有一连接杆，所述连接杆两端分别固定连接至所述第一折叠架与所述第二折叠架的侧面的中部，两所述连接杆上分别滑动套有一滑套，每个所述滑套铰接有两旁接杆，两所述旁接杆另一端分别铰接于两所述第一连接架，还包括两分别铰接于两所述支架上的横架，两所述横架分别位于所述支架两侧，其铰接点位于所述纵支架上，铰接有所述横架的所述纵支架下部还设有一横架安放座，未铰接有所述横架的所述纵支架上部设有一横架挂钩用于挂住所述横架，所述横架两端分别为可伸缩的外管套内管的结构，所述纵支架设有脚轮。

优选地，所述连接杆顶部设有便于上拉的圆形把手。

优选地，所述横架还设有用于悬挂衣物的晾衣挂钩。

优选地，所述横架挂钩高度与所述横架的铰接点对应。

优选地，所述横架安放座包括固定套环和底座，所述固定套环位于所述底座上方。

附图说明

图1为本实用新型的使用状态下的示意图；

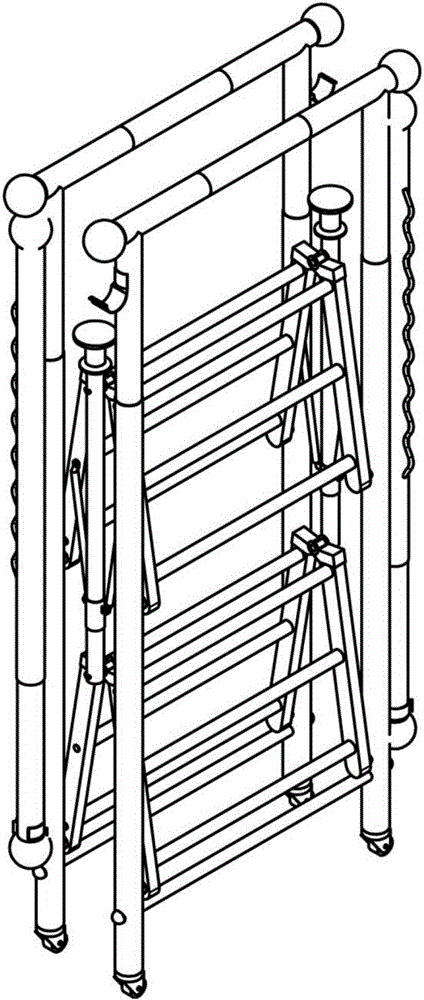

图2为本实用新型的非使用状态下的示意图；

图3为本实用新型的横架安放座51的结构示意图。

图中：10-支架，20-第一折叠架，21-第一连接架，30-第二折叠架，31-第二连接架，40-连接杆，41-旁接杆，42-滑套，11-纵支架，12-横支架，13-脚架，50-横架，51-横架安放座，52-横架挂钩，53-衣架挂钩，51a-固定套环，51b-底座。

具体实施方式

下面结合附图及具体实施例，对本实用新型作进一步的描述：

参照图1和图3，一种可折叠伸缩的晾衣架，包括两相对设置的“不”形的管状支架10，上述支架10包括纵向设置的纵支架11和位于其顶部并横向设置的横支架12，上述纵支架11和上述横支架12固定连接，上述纵支架11和上述横支架12都为可伸缩的外管套内管的结构，两端的管套住中部的管，这样就可以伸缩，两上述支架10通过上下平行设置的第一折叠架20和第二折叠架30连接，上述第一折叠架20和第二折叠架30为梯子结构，上述第一折叠架20和第二折叠架30的两端分别铰接在两上述纵支架11上，上述第一折叠架20为两第一连接架21铰接而成，上述第二折叠架30为两第二连接架31铰接而成，在上述第一折叠架20与上述第二折叠架30两侧分别设有一连接杆40，上述连接杆40两端分别固定连接至上述第一折叠架20与上述第二折叠架30的侧面的中部，两上述连接杆40上分别滑动套有一滑套42，每个上述滑套42铰接有两旁接杆41，两上述旁接杆41另一端分别铰接于两上述第一连接架21的侧面，还包括两分别铰接于两上述支架10上的横架50，两上述横架50分别位于上述支架10两侧，其铰接点位于上述纵支架11上，铰接有上述横架50的上述纵支架11下部还设有一横架安放座51，未铰接有上述横架50的上述纵支架11上部设有一横架挂钩52用于挂住上述横架50，上述横架50两端分别为可伸缩的外管套内管的结构，上述纵支架11设有脚轮13。

具体的，上述连接杆40顶部设有便于上拉的圆形把手，把手的外径较连接杆40外径大，所以便于抓手。

具体的，上述横架5还设有用于悬挂衣物的晾衣挂钩53。

具体的，上述横架挂钩52高度与上述横架50的铰接点对应，即上述横架50挂在上述横架挂钩52上，横架50是水平的。

具体的，上述横架安放座51包括固定套环51a和底座51b，底座51b为一平板结构，用于支撑上述横架50，上述固定套环51a用于固定上述横架50，上述固定套环51a位于上述底座51b上方。

再参照图1、图2和图3，上述的纵支架11、横支架12和横架50缩至最短，把横架50从横架挂钩52处取出，转动至位于其铰接点下方的横架安放座51处，套入固定套环51a， 其末端顶在底座51b处，收好横架；再两只手分别抓住连接杆40顶部的圆形把手，往上提拉，第一折叠架20和第二折叠架30进行折叠，滑套42也沿着上述连接杆40往下滑动，整个晾衣架折叠了起来，支架10底部设有脚轮，可方便移动，不占用位置。

以上所述之实施例子只为本实用新型之较佳实施例，并非以此限制本实用新型的实施范围，故凡依本实用新型之形状、原理所作的变化，均应涵盖在本实用新型的保护范围内。
