一种弯曲木烘干衣架的制作方法

本实用新型涉及一种弯曲木烘干衣架，该衣架既可以烘干衣物又可以除去衣褶。

背景技术：

目前，公知的晾衣架只起到撑衣的作用，仅靠阳光和流动的空气将衣物晾干，但是在阴冷和潮湿的环境下，此过程将会变得很缓慢，尤其在多雨的江南地区尤为明显，虽然已有的烘干机可以发挥这一功能，但是烘干箱内常常潜藏着细菌，存在健康隐患，因此在快节奏的都市生活中提供一个速干无菌的烘干环境十分重要。

技术实现要素：

为了解决传统晾衣架功能单一的缺陷，本实用新型提供一种弯曲木烘干衣架，该衣架不仅可以烘干湿衣，而且可以除去衣褶儿，提供了一个健康无菌烘干环境。

本实用新型解决其技术问题所采用的技术方案是：一种弯曲木烘干衣架，其特征在于：弯曲木烘干衣架主要分为烘干衣撑和通气装置两个部分，其中通气装置由晾衣杆，通气阀门，晾衣杆通气管道，加热箱，加湿箱，加热风扇，加热器，加湿器和加湿风扇组成，烘干衣撑由烘干衣撑出气口，烘干衣撑进气口和烘干衣撑通气管道组成，所述烘干衣撑挂在通气装置上，所述晾衣杆与加热箱和加湿箱相连，所述加热风扇和加热器相连，所述加湿器和加湿风扇相连，所述烘干衣撑出气口和烘干衣撑进气口和烘干衣撑通气管道相连，提供除褶模式和烘干模式两种模式。装置整体结构框架采用弯曲木工艺将实木材料制作成特定形状，使装置在使用中既保证强度又绿色无污染，装置提供两种功能模式：烘干模式和除褶模式，装置主要分为通气装置和烘干衣撑两部分组成，通气装置主要由三部分组成：左侧加湿箱、右侧加热箱和晾衣杆，晾衣杆上设有通气阀门，烘干衣撑内部有通气管道以便通湿气和热风，当烘干衣撑挂在晾衣杆上时，将通气阀门按下，阀门将晾衣杆中的通气管道和烘干衣撑内的通气管道相连。当装置设定为烘干模式时：右侧加热箱通过中空的晾衣杆向挂在烘干衣撑上衣物加热，起到烘干的作用；当装置设定为除褶模式时：左侧加湿箱可以通过中空的晾衣杆向挂在烘干衣撑上衣物加湿，衣物的湿度达到一定程度后，右侧加热箱通过中空的晾衣杆向挂在烘干衣撑上衣物加热，起到除褶的作用。

本实用新型的有益效果是，同时具备烘干湿衣和除去衣褶儿两种功能，提供了一个健康无菌的烘干环境。

附图说明

图1是弯曲木烘干衣架的立视图。

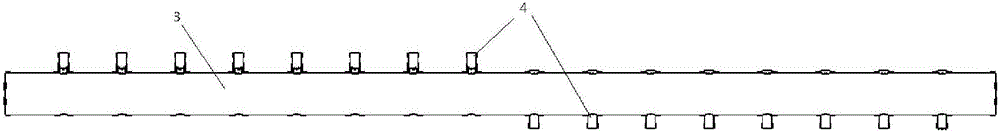

图2是晾衣杆前视图。

图3是晾衣杆局部视图,图(1)为通气阀门待使用状态，图(2)为通气阀门使用状态。

图4是通气装置立视图。

图5是通气装置左视图。

图6是通气装置右视图。

图7是烘干衣撑立视图。

图8是烘干衣撑底视图。

图9是烘干衣撑剖视图。

图10是弯曲木烘干衣架的整体剖视图。

附图标记说明：1烘干衣撑，2通气装置，3晾衣杆，4通气阀门，5晾衣杆通气管道，6加热箱，7加湿箱，8加热风扇，9加热器，10加湿器，11加湿风扇，12烘干衣撑出气口，13烘干衣撑进气口，14烘干衣撑通气管道。

具体实施方式

在图1中，弯曲木烘干衣架主要由烘干衣撑(1)和通气装置(2)组成。

在图2中，晾衣杆(3)上装有通气阀门(4)。

在图3中，晾衣杆(3)内设有晾衣杆通气管道(5)，通气阀门(4)穿插在其中。

在图4中，通气装置(2)由左侧的加湿箱(7)和右侧的加热箱(6)组成。

在图5中，加热箱(6)内由加热风扇(8)和加热器(9)组成。

在图6中，加湿箱(7)内由加湿风扇(11)和加湿器(10)组成。

在图7中，烘干衣撑(1)上设有烘干衣撑进气口(13)和烘干衣撑出气口(12)。

在图8中，烘干衣撑(1)底部对称设置14个烘干衣撑出气口(12)。

在图9中，烘干衣撑(1)内部设有联通烘干衣撑进气口(13)和烘干衣撑出气口(12)的烘干衣撑通气管道(14)，当烘干衣撑(1)挂在晾衣杆(3)上，烘干衣撑(1)将通气阀门(4)按下，此时通气阀门(4)下部插入烘干衣撑(1)中，将晾衣杆通气管道(5)与烘干衣撑出气口(12)相连，在除褶模式下，加湿风扇(11)将加湿器(10)产生的湿润空气通入烘干衣撑(1)，从烘干衣撑出气口(12)排出，当衣物的湿度达到一定程度时，关闭加湿箱(7)开启加热箱(6)，加热风扇(8)将加热器(9)产生的热气通入烘干衣撑(1)，从烘干衣撑出气口(12)排出，热风将衣物吹干起到除褶的作用，在烘干模式下仅开启加热箱(6)即可。

在图10中，加湿箱(7)位于装置的左侧，加热箱(6)位于装置的右侧，烘干衣撑(1)挂在晾衣杆(3)上，通过通气阀门(4)与晾衣杆(3)中的晾衣杆通气管道(5)相连。
