吊杆组件及洗衣机的制作方法

本实用新型涉及洗衣机吊杆组件领域，特别涉及一种吊杆组件及洗衣机。

背景技术：

洗衣机是人们生活中常见的家用电器，洗衣机通常包括机壳、位于所述机壳内的盛水桶和设于所述盛水桶内的洗涤桶、悬挂于所述盛水桶外并与所述机壳连接的多个吊杆组件，以及控制器，所述洗涤桶的壁面设有过水孔，当所述盛水桶进水时，会通过所述过水孔进入到所述洗涤桶内。

洗衣机洗涤衣物的过程，通常为：首先，往所述洗涤桶内置入衣物，并设定好进水档位；然后，水自进水管进入所述盛水桶，并通过所述洗涤桶壁面上的过水孔进入到所述洗涤桶内浸泡衣物，当水位传感器检测到所述盛水桶内的水位到达所设定的进水档位后，进水管停止进水；接着，洗衣机内的控制器控制洗涤桶旋转，使衣物随着水流旋转翻滚进行洗涤；最后，洗涤任务结束后，洗衣机启动脱水开关，使所述洗涤桶高速旋转，使所述洗涤桶内的水通过所述过水孔离开所述洗涤桶，从而把衣物甩干。

然而，所述洗涤桶往往在进水后或者洗涤任务结束后，容易处于偏心状态，使水位传感器检测到的盛水桶里的水量不准确，容易导致所述洗涤桶在洗涤衣物或对衣物进行脱水时发生振动，因此，洗衣机常通常安装有多组吊杆组件，所述多组吊杆组件用以减小所述洗涤桶旋转产生的振动。但是，所述多组吊杆组件能减小所述洗涤桶处于偏心状态时发生的振动，却不能检测所述吊杆组件的受力，从而不能检测洗衣机的进水量。

技术实现要素：

本实用新型的主要目的是提出一种吊杆组件，应用于洗衣机中，旨在通过所述吊杆组件测定洗衣机的进水量。

为到达上述之技术目的，本实用新型提供一种吊杆组件，安装于洗衣机的盛水桶外并与洗衣机的机壳连接。所述吊杆组件包括吊杆和承重装置，其中，所述吊杆的上端用以与洗衣机的机壳固定连接；所述承重装置包括固定座、承接座、电容称重传感器以及称重弹性件，所述固定座设于所述吊杆的下端，所述承接座滑动套设于所述吊杆，用以与洗衣机的盛水桶连接，所述称重弹性件承接于所述固定座和所述承接座之间，所述电容称重传感器包括固定安装于所述固定座或所述吊杆上的定极板、与所述定极板相对设置且与所述承接座固定连接的动极板。

优选地，所述定极板与所述动极板均包括绝缘体、设于所述绝缘体内的电极片，以及设于所述电极片的外侧的屏蔽片。

优选地，所述定极板与所述动极板呈上下相对设置。

优选地，所述称重弹性件为弹簧，所述弹簧环套所述吊杆设置，且所述弹簧的上端与所述承接座抵接，其下端与所述固定座抵接。

优选地，所述定极板设于所述固定座，所述动极板设于所述承接座。

优选地，所述承接座包括环套所述吊杆的套接部，以及固定套接于所述套接部的下端的安装套筒，所述弹簧的上端与所述安装套筒套接，所述动极板套设于所述安装套筒上。

优选地，所述固定座活动安装在固设于所述吊杆的下端的限位部上，所述固定座包括供所述弹簧的下端套接的托座，以及设于所述限位部和所述托座之间的垫圈，所述定极板设于所述定极板与所述垫圈之间。

优选地，所述吊杆组件还包括设于所述固定座下方的吊杆底座，所述吊杆底座与所述承接座之间通过阻尼套连接在一起。

本实用新型还提供一种洗衣机，包括机壳、位于所述机壳内的盛水桶和设于所述盛水桶内的洗涤桶、悬挂于所述盛水桶外并与所述机壳连接的多个吊杆组件，以及控制器，所述控制器与所述多个吊杆组件的电容称重传感器电性连接，用以根据所述多个吊杆组件的电容称重传感器的电容值，获得所述盛水桶内的进水量。

优选地，所述控制器还用以在任意两个吊杆组件的电容称重传感器的电容值不一致时，判定所述内桶不平衡。

本实用新型技术方案在所述吊杆组件上设置电容称重传感器，将所述电容称重传感器的定极板安装于所述固定座或吊杆上，以及使动极板与所述定极板相对设置且安装于所述承接座上，当洗衣机内的盛水桶压制所述吊杆组件承接座时，使得所述称重弹性件被压缩，所述定极板与动极板之间的正对面积或者间距发生改变，从而使得所述电容称重传感器的电容值发生改变，根据所述电容称重传感器改变的电容值，可获得所述定极板与动极板之间的正对面积或者间距的改变量，即所述称重弹性件的形变量，根据所述称重弹性件的形变量和称重弹性件的弹性系数，进而可获得所述吊杆组件的受力，即洗衣机的进水量。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

图1为本实用新型的吊杆组件的一实施例的结构示意图；

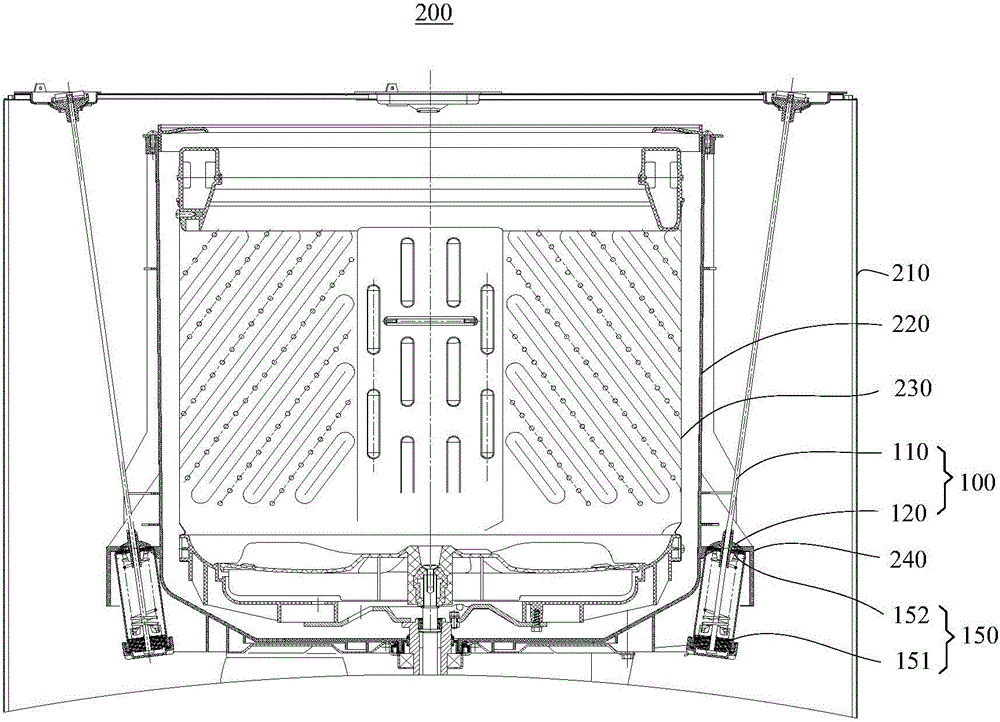

图2本实用新型提供的洗衣机的一实施例在盛水桶进水前，剖视结构示意图；

图3为图2的洗衣机在盛水桶进水后，剖视结构示意图。

本实用新型附图标号说明：

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后……)，则该方向性指示仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

洗衣机包括上端呈开口设置的机壳、以及设于所述机壳内的盛水桶，通常所述盛水桶通过吊杆组件吊挂连接于所述洗衣机的机壳。

图1为本实用新型吊杆组件提供的一实施例的结构示意图。

请参阅图1并结合图2，于本实用新型的实施例中，所述吊杆组件100包括吊杆110和承重装置120，其中，所述吊杆的上端111用以与所述洗衣机的机壳固定连接。所述承重装置120包括固定座130、承接座140、电容称重传感器150以及称重弹性件160，所述固定座130设于所述吊杆的下端112，所述承接座140滑动套设于所述吊杆110，所述承接座140用以与洗衣机200的盛水桶220连接，所述称重弹性件160承接于所述固定座130和所述承接座140之间，所述电容称重传感器150包括固定安装于所述固定座130或吊杆110上的定极板151、与所述定极板151相对设置且与所述承接座140固定连接的动极板152。

当所述盛水桶220的重量发生变化时，例如加入水时，所述盛水桶220会压制所述承接座140向下移动，如此，所述动极板152会随着所述承接座140一同向下移动，而所述定极板151因固定安装于所述固定座130或吊杆110上，而不会移动，所述动极板152在向下移动时(可参阅图3)，所述动极板152和定极板151之间的相对位置发生变化(可能是正对的面积，也可能是两者之间的间距)，相应的，所述动极板152和所述定极板151之间的所组成的电容的大小会发生变化，电容(其中：ε为极板间介质的介电常数，S为极板面积，d为极板间的距离，k为静电力常数)，通过该电容值C的变化，可以相应的计算出所述动极板152向下移动的位移，而该向下移动的位移就是所述称重弹性件160的形变量，通过所述称重弹性件160的形变量与所述称重弹性件160的弹性系数，就可得知所述称重弹性件160的受力F＝K·Δd(其中K为弹性系数，Δd为形变量)，即所述盛水桶220的进水量。

于本实用新型实施例中，所述定极板151和动极板152均包括绝缘体15a、设于所述绝缘体15a内的电极片15b，以及设于所述电极片15b的外侧的屏蔽片15c，也即，所述动极板152的电极片15b和定极板151的电极片15b位于两个屏蔽片15c之间，从而避免外界电磁场对电极片15b的影响。所述绝缘体15a的材质不做限制，只要是绝缘材料均可以，优选地所述绝缘体采用具有良好的防潮、防腐蚀、以及绝缘性能，例如ABS塑料、硅胶等。

所述称重弹性件160在所述吊杆组件100中，主要是用于根据其形变量的变化，计算出所述吊杆组件100的受力，为此，要求所述称重弹性件160具有较好的弹性，以及具有特定的弹性系数，优选为在一定的形变范围内形变量和受力呈线性，即弹性系数为一定值，为此，所述称重弹性件160优选采用弹簧。

所述动极板152和定极板151相对设置，可以是上下相对设置，也即所述动极板152和定极板151呈大致呈水平设置，也可以是侧向(左右向)相对设置，以下以所述动极板152和定极板151呈大致呈水平设置为例，具体介绍所述电容称重传感器150的原理：

请结合图1、图2和图3，当所述盛水桶220的重量发生变化时，例如加入水时，所述盛水桶220会压制所述承接座140向下移动，如此，所述动极板152会随着所述承接座140一同向下移动，而所述定极板151因固定安装于所述固定座130或吊杆110上，而不会移动，所述动极板152在向下移动时，改变了所述动极板152和定极板151之间的间距d，而电容(其中：ε为极板间介质的介电常数，S为电极板面积，d为极板间的距离，k为静电力常数)，所述电容值C因d发生变化而相应发生变化，通过该电容值C的变化，可以相应的计算出d的变化Δd，就是所述称重弹性件160的形变量，通过所述称重弹性件160的形变量与所述称重弹性件160的弹性系数，就可得知所述称重弹性件160的受力，F＝K·Δd(其中K为弹性系数，Δd为形变量)，即所述盛水桶220的进水量。

显然，当所述定极板151和动极板152侧向相对设置时，当所述盛水桶220的重量发生变化时，例如加入水时，所述盛水桶220会压制所述承接座140向下移动，如此，所述动极板152会随着所述承接座140一同向下移动，所述定极板151和动极板152之间的相对面积发生变化，而电容(其中：ε为极板间介质的介电常数，S为电极板面积，d为极板间的距离，k为静电力常数)，所述电容值C因S发生变化而相应发生变化，通过该电容值C的变化，可以相应的计算出S的变化ΔS，而S＝L*D(其中，L是所述定极板151和动极板152之间相对区域在上下方向的长度，D是所述定极板151和动极板152之间相对区域的宽度)，显然，D不变，S只与L有关系，通过ΔS可以计算出所述定极板151和动极板152之间相对区域在上下向的长度的变化量ΔL，即为所述称重弹性件160的形变量，通过所述称重弹性件160的形变量与所述称重弹性件160的弹性系数，就可得知所述称重弹性件160的受力F＝K·ΔL(其中K为弹性系数，ΔL为形变量)，即所述盛水桶220的进水量。

于本实施例中，所述定极板151安装在所述固定座130上，所述动极板152安装在所述承接座140上并与所述定极板151呈水平相对设置，所述弹簧160承接于所述固定座130和所述承接座140之间。

具体地，所述承接座140包括环套所述吊杆110的套接部141，用以与洗衣机220盛水桶220抵接，所述套接部141自其中部凸设有凸缘143，所述凸缘143滑动环套在所述吊杆110上，以使所述套接部141悬挂于所述吊杆110上并能沿所述吊杆110的轴向活动，所述套接部141的下端固定套设有安装套筒142，所述安装套筒142与所述弹簧160的上端套接，所述动极板152套设于所述安装套筒142上。

所述固定座130包括托座131，所述托座131用以与所述弹簧160的下端连接，以及设于所述托座131下方的垫圈132，具体地，在所述托座131与所述垫圈132的中部开设通孔(未图示)，所述吊杆110穿过所述通孔，所述吊杆的下端112设置限位部113，所述限位部113可以与所述吊杆110一体成型，显然也可以是不一体成型，所述限位部113用以承接所述垫圈132和托座131，所述定极板151设于所述托座131与垫圈132之间,所述垫圈132采用不锈钢材料制成，以保证具有足够的强度，且在潮湿的环境下不易腐蚀。

为了减小外界环境对所述弹簧160以及所述电容称重传感器150的破坏，所述吊杆组件100还设有位于所述固定座130下方的吊杆底座170，所述吊杆底座170与所述承接座140之间通过阻尼套180连接在一起，而所述阻尼套180可采用铝合金或者不锈钢金属材料制成，以耐磨超硬铝合金材料为最佳，以保证在工作时不易发生形变。所述吊杆底座170与所述阻尼套180的连接方式不做限定，可通过卡扣连接，或者通过螺纹连接，具体地，于本实施例中，在所述吊杆底座170上与所述阻尼套180的连接处设置内螺纹，在所述阻尼套180的下端与所述吊杆底座170的连接处设置外螺纹，使所述吊杆底座170与所述阻尼套180之间通过螺纹连接。

进一步地，为了缓冲所述吊杆底座170与所述阻尼套180之间的相互作用力，还可以在所述吊杆底座170与所述阻尼套180连接处设置缓冲垫190，所述缓冲垫190可采用橡胶、毛毡等材料制成。

本实用新型还提供一种洗衣机，图2为本实用新型洗衣机的一实施例的示意图。

请参阅图2，所述洗衣机200包括机壳210、位于所述机壳210内的盛水桶220和设于所述盛水桶220内的洗涤桶230、悬挂于所述盛水桶220外并与所述机壳210连接的多个吊杆组件100，以及控制器(未图示)。

具体地，于本实施例中，所述洗衣机200的盛水桶220的外侧固定安装有多个安装架240，用以安装所述多个吊杆组件100，所述吊杆的上端111与所述洗衣机200的机壳210连接，所述吊杆的下端112伸入至所述安装架240内，所述承重装置120安装于所述吊杆的下端112并与所述安装架240抵接，并将所述控制器与所述吊杆组件100的电容称重传感器150电性连接。

所述吊杆组件100的具体结构参照上述实施例，由于所述洗衣机200采用了上述所有实施例的全部技术方案，因此同样具有上述实施例的技术方案所带来的所有有益效果，在此不再一一赘述。

于本实用新型实施例中，所述控制器与所述多个吊杆组件100的电容称重传感器150电性连接，用以根据所述多个吊杆组件100的电容称重传感器150的电容值C的变化，可以相应的计算出所述定极板151与所述动极板152之间的间距d的变化量Δd，就是所述称重弹性件160的形变量，通过所述称重弹性件160的形变量与所述称重弹性件160的弹性系数，就可得知所述称重弹性件160的受力，F＝K·Δd(其中K为弹性系数，Δd为形变量)，即所述盛水桶220的进水量。

在所述盛水桶220处于平衡状态时，所述多个吊杆组件100的受力是一致的，一旦所述盛水桶220向一侧倾斜，所述多个吊杆组件100所承受的重量不一致，相应地，所述多个吊杆组件100中，至少两个吊杆组件100的电容称重传感器150的电容值不一致时，为此，于本实施例中，所述控制器在任意两个所述吊杆组件100的电容称重传感器150的电容值不一致时，判定所述盛水桶220不平衡，并且，在所述盛水桶220出现不平衡时，所述控制器可以进一步控制所述洗衣机200的作用，例如控制所述洗衣机200暂停，或者控制设于所述洗衣机200的报警装置进行报警等。

以上仅为本实用新型的优选实施例，并非因此限制其专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围。
