一种过张停机输纱器的制作方法

本实用新型属于纺织机械领域，更具体地说涉及一种过张停机输纱器。

背景技术：

申请号为：201520693108.3的中国专利公开了一种过张自停输纱器，它是由输纱器壳体、传动轮、离合器、进纱支架、前探、输纱轮、出纱支架、后探、电路结合件和过张装置组成。过张装置由伸缩杆、调节螺钉、壳体和弹簧组成。伸缩杆被弹簧顶住，可以在壳体内滑动，调节螺钉可以调节伸缩杆伸出壳体的长度。

但是上述专利文件中，伸缩杆在壳体内滑动过程中存在摩擦，容易出现伸缩杆卡死的情况，导致过张装置失效，不能完成停车报警的功能。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种利用非接触式传感器实现过张停机的输纱器。

为实现上述目的，本实用新型提供了如下技术方案：一种过张停机输纱器，包括输纱器壳体、导纱架和导纱轮，其特征在于，所述输纱器壳体上朝向导纱轮一侧设有凸块，所述凸块上设置有检测导纱架位置的检测装置，所述检测装置与小圆机开关串联,所述输纱器壳体与所述导纱架之间设有扭簧。

通过采用上述技术方案， 凸块上的检测装置可以在不接触导纱架或导纱轮的情况下检测导纱架位置，当导纱架位置正常时，检测装置处于通路状态；当导纱架位置存在异常时，则断开通路，小圆机停机；扭簧提供的弹力是为了平衡正常导纱过程中导纱架受到的力。

进一步地，所述检测装置为镜面反射光电开关，所述导纱架上朝向所述凸块一侧设有反射镜。

通过采用上述技术方案，镜面反射光电开关响应很快、解析度很高、精度很高、灵敏度高且易散热；装置中无铅，所以绿色环保；使用寿命较长；而且可测参数多，结构简单。

或者，所述检测装置为接近开关。

通过采用上述技术方案，接近开关由于能以非接触方式进行检测，所以不会磨损和损伤被检测对象，不会出现卡死的情况；接近开关多采用半导体三极管做控制信号输出,相对用机械动作输出控制,由于采用无触点输出方式，因此具有响应速度更快、使用寿命更长的特点，且对触点的寿命无影响；而且适合在水、油等恶劣环境下使用，检测时几乎不受检测对象的污渍和油、水等的影响，能对应广泛的工作温度范围。

进一步地，所述输纱器壳体侧面由上向下设有圆弧槽，所述输纱器壳体上还设有宽度与所述圆弧槽宽度相同的定位块，所述定位块与所述输纱器壳体可拆卸连接且伸出所述圆弧槽外，所述导纱架搭接在所述定位块上。

通过采用上述技术方案，可以设置导纱架在小圆机正常工作时不同的初始位置，这种不同的初始位置适用于不同弹性的纱线：若纱线弹性较好，则导纱架所在的初始位置距离凸块较远，这样即使纱线绷紧至某一不会断线的状态，也不会触发检测装置断开回路；相反若纱线弹性较差，则设置的距离较凸块近，这样就可以保证导纱架位置变化较小，从而保证纱线不会断线；圆弧槽可以实现无级调节位置，适用于弹性范围较广的不同纱线。

或者，所述输纱器壳体侧面由上向下至少设有两个圆孔，与所述圆孔内配合地设有定位销，所述定位销伸出所述圆孔外且所述导纱架搭接在所述定位销上。

通过采用上述技术方案，圆孔及定位销的设计连接牢靠、结构简单且装拆方便，目的也是为了提供导纱架不同的初始位置，从而适用不同弹性的纱线。

综上所述，凸块上的检测装置可以在不接触导纱架或导纱轮的情况下检测导纱架位置，当导纱架位置正常时，检测装置处于通路状态；当导纱架位置存在异常时，则断开通路，小圆机停机；扭簧提供的弹力是为了平衡正常导纱过程中导纱架受到的力；这种带非接触式传感器的检测装置响应很快、解析度很高、精度很高、灵敏度高且易散热，装置中无铅，所以绿色环保，使用寿命较长，而且可测参数多，结构简单，不会磨损和损伤被检测对象，不会出现卡死的情况，而且适合在水、油等恶劣环境下使用，检测时几乎不受检测对象的污渍和油、水等的影响，能对应广泛的工作温度范围；圆弧槽和定位块的配合、圆孔和定位销的配合都是为了提供导纱架不同的初始位置，从而适用不同弹性的纱线；从而实现非接触检测和过张停机。

附图说明

图1为本实用新型过张停机输纱器的侧视图；

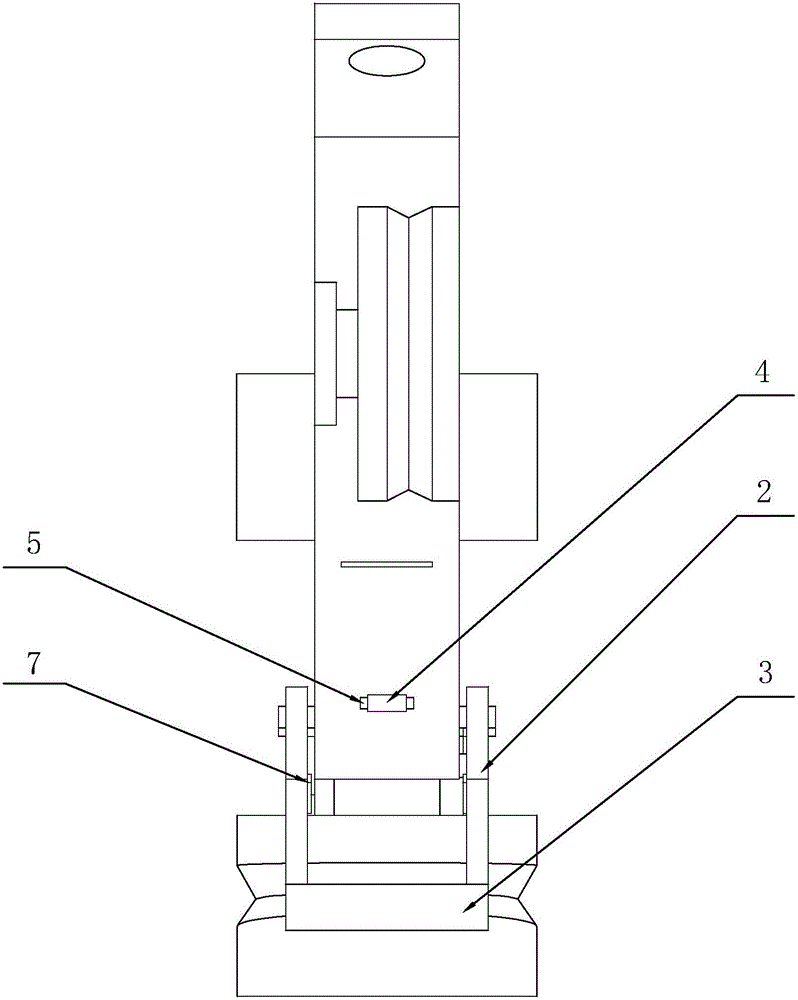

图2为本实用新型过张停机输纱器的前视图；

图3为本实用新型过张停机输纱器的三维结构示意图；

图4为本实用新型过张停机输纱器的导纱架在另一初始状态下的局部侧视示意图。

附图说明：1、输纱器壳体；2、导纱架；3、导纱轮；4、凸块；5、检测装置；6、扭簧；7、反射镜；8、圆弧槽；9、定位块；10、圆孔；11、定位销；12、纱线。

具体实施方式

参照图1至图4对本实用新型过张停机输纱器的实施例做进一步说明。

一种过张停机输纱器，包括输纱器壳体1、导纱架2和导纱轮3，其特征在于，所述输纱器壳体1上朝向导纱轮3一侧设有凸块4，所述凸块4上设置有检测导纱架2位置的检测装置5，所述检测装置5与小圆机开关串联,所述输纱器壳体1与所述导纱架2之间设有扭簧6。

本实施例优选的，所述检测装置5为镜面反射光电开关，所述导纱架2上朝向所述凸块4一侧设有反射镜7。

或者，所述检测装置5为接近开关。

本实施例优选的，所述输纱器壳体1侧面由上向下设有圆弧槽8，所述输纱器壳体1上还设有宽度与所述圆弧槽8宽度相同的定位块9，所述定位块9与所述输纱器壳体1可拆卸连接且伸出所述圆弧槽8外，所述导纱架2搭接在所述定位块9上。

或者，所述输纱器壳体1侧面由上向下至少设有两个圆孔10，与所述圆孔10内配合地设有定位销11，所述定位销11伸出所述圆孔10外且所述导纱架2搭接在所述定位销11上。

首先将纱线12引导至新型输纱器，然后根据纱线12弹性选择导纱架2的初始位置：若纱线12弹性较好，则导纱架2所在的初始位置距离凸块4较远，这样即使纱线12绷紧至某一不会断线的状态，也不会触发检测装置5断开回路，相反若纱线12弹性较差，则设置的距离较凸块4近，这样就可以保证导纱架2位置变化较小，从而保证纱线12不会断线；既可以通过圆弧槽8与定位块9的连接调节初始位置，也可以通过圆孔10和定位销11的连接调节；接着导纱架2搭接在定位块9或定位销11上，扭簧6提供的弹力平衡正常导纱过程中导纱架2受到的力。

凸块4上的检测装置5可以在不接触导纱架2或导纱轮3的情况下检测导纱架2位置：检测装置5为镜面反射光电开关或接近开关，当导纱架2位置正常时，导纱架2不会达到接近开关设置的距离，或者导纱架2上的反射镜7不会遮挡镜面反射光电开关发射出的光线，检测装置5处于通路状态，当导纱架2位置存在异常时，反射镜7会反射镜7面反射光电开关发射出的光线，或者导纱架2达到接近开关设置的距离，然后断开通路，小圆机停机；这样就可以实现非接触检测和过张停机。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
