一种单件衣服烘衣架的制作方法

本实用新型涉及衣架技术领域，具体为一种单件衣服烘衣架。

背景技术：

烘干晾衣架，是人们在普通晾衣架基础上进行的改良。烘干晾衣架在晾衣架原有的功能基础上增加了烘干功能，为人们快速干衣提供了方便。在寒冷的冬季，在南方的雨季，衣服洗了不容易干，于是烘干晾衣机就能很好地解决这个问题。

现在人们在生活中使用的是烘衣晾干机，烘衣晾干机内部空间较大一次可以烘干若干件的衣服，但是在人们清洗衣服的时候通常不会是全部的衣服都没有干，只有个别的衣服处于潮湿的状态，所以在只有一件衣服或者两件衣服的情况下使用烘衣晾干机烘干，虽然同样提到了烘干的效果，但是由于功率较大，在烘干一件衣服的情况下用电量不划算，使烘干一件衣服的成本增加。

技术实现要素：

本实用新型的目的在于提供一种单件衣服烘衣架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种单件衣服烘衣架，包括热箱和电机箱，所述热箱的顶部设置有挂钩，所述热箱的外部设置有衣架，所述热箱的内部设置有固定柱，所述固定柱的外表面套接有散热盘，所述散热盘的内部分别设置有发热丝和隔热环，所述发热丝位于隔热环的外部，所述热箱的顶部开设有入风孔，所述热箱的底部通过隔板与电机箱连接，所述固定柱的底部与隔板固定连接，所述隔板的底部固定连接有电机，所述电机位于电机箱的内部，所述电机箱的底部设置有通风箱，所述电机的输出轴端设置有排风扇。

优选的，所述热箱的箱体内设置有隔热层，所述隔热层的一端与入风孔的外部接触。

优选的，所述发热丝的两端均设置有通电座，通电座与隔热环接触。

优选的，所述隔板的质体内部分别设置有热风进孔和隔热板，所述热风进孔以隔热板的中轴线为圆心设置。

与现有技术相比，本实用新型的有益效果是：

（1）、该实用新型单件衣服烘衣架，结构简单，使用方便，可对单件衣服进行烘干，相对于使用烘干晾衣机对单件衣服烘干时减少了热量传送的空间，使衣服烘干速度更快，更加节约了电量。

（2）、该实用新型单件衣服烘衣架，通过散热盘、热箱和发热丝的配合使用，使发热丝发出的热量经过散热盘散发到热箱的内部，再通过隔热层对热量的保护，不会导致热量过快的分散降温，还通过电机和排风扇的配合使用，使在热箱内部的热量持续从通风箱中排出到衣服的内部，使衣服烘干的速度更快，避免了从衣服外部开始烘干时低效率的问题。

附图说明

图1为本实用新型结构示意图；

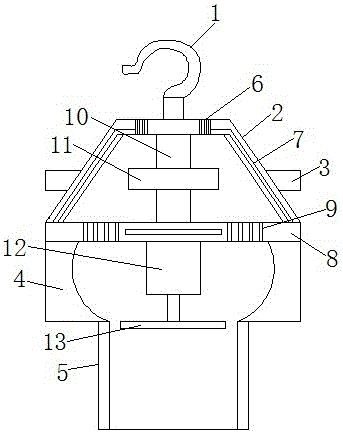

图2为本实用新型结构剖面图；

图3为本实用新型散热盘的结构剖面图。

图中：1挂钩、2热箱、3衣架、4电机箱、5通风箱、6入风孔、7隔热层、8隔板、9热风进孔、10固定柱、11散热盘、12电机、13排风扇、14发热丝、15隔热环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种单件衣服烘衣架，包括热箱2和电机箱4，热箱2的顶部设置有挂钩1，热箱2的外部设置有衣架3，采用衣架3，可使衣服在烘干时不会出现脱落的问题，热箱2的内部设置有固定柱10，固定柱10的外表面套接有散热盘11，散热盘11的内部分别设置有发热丝14和隔热环15，发热丝14位于隔热环15的外部，通过散热盘11、热箱2和发热丝14的配合使用，使发热丝14发出的热量经过散热盘11散发到热箱2的内部，发热丝14的两端均设置有通电座，通电座与隔热环15接触，热箱2的顶部开设有入风孔6，通过入风孔6，使外面的空气进入到热箱2的内部，变成交融汇流的状况，热箱2的箱体内设置有隔热层7，通过隔热层7对热量的保护，不会导致热量过快的分散降温，隔热层7的一端与入风孔6的外部接触，热箱2的底部通过隔板8与电机箱4连接，固定柱10的底部与隔板8固定连接，隔板8的质体内部分别设置有热风进孔9和隔热板，再通过热风进孔9的使用，使热风从热箱2中流入到电机箱内4，热风进孔9以隔热板的中轴线为圆心设置，隔板8的底部固定连接有电机12，电机12位于电机箱4的内部，电机箱4的底部设置有通风箱5，通过通风箱5使热风排出，电机12的输出轴端设置有排风扇13，还通过电机12和排风扇13的配合使用，使在热箱2内部的热量持续从通风箱5中排出到衣服的内部，使衣服烘干的速度更快，避免了从衣服外部开始烘干时低效率的问题。

工作原理：烘干时，发热丝14通电加热的同时电机12启动，热量会经过散热盘11散发到热箱2的内部，排风扇13开始转动后外部空气经过入风孔6进入到热箱2内与热量进行交汇，再从热风进孔9内排出进入到通风箱5中，然后经过通风箱5的排风排到衣服内。
