一种用于服装生产的裁剪设备的制作方法

本实用新型公开了一种用于服装生产的裁剪设备，涉及纺织机械设备技术领域。

背景技术：
：

近年来，服装行业发展的较为迅速，服装作为人们一种自我装饰的手段，在现代社会中呈现出多姿多彩的款式，服装的生产的第一步都要涉及到裁剪问题，传统的裁剪方式都是纯手工，生产效率低，当前服装生产行业已经发展较为迅速，裁剪设备也走进了服装生产行业。

申请号为201520329316.5的一种服装裁剪机器，该实用新型的裁剪服装机器，包括机座，还包括支撑台、立柱、驱动横板、驱动部件、传动部件、裁剪部件和主操作台；所述裁剪部件包括主安装盘、刀座、裁剪刀、主连接座、传动杆、旋接套筒、调向杆和第一调节件。该设备在工作过程中采用的是传动装置是轴承，具有很大的噪音和震动，让我们的工作环境受到了不良的影响和损害，同时也降低了零件的使用寿命；该设备的机体不能进行周向的转动，工作位置比较单一。

技术实现要素：

本实用新型的目的在于提供一种用于服装生产的裁剪设备，以解决现有技术中导致的上述多项缺陷。

一种用于服装生产的裁剪设备，包括底座、机座、电机、滚子、旋转圆盘、安装圆盘、传动装置、传动组件、套筒、刀口安装座、刀头，旋转圆盘安装在底座中，上部与支柱连接，圆盘上安装有紧固装置；安装圆盘安装在传动组件上；所述传动组件包括第一锥齿轮、第二锥齿轮、连接轴、凸轮、连杆、压簧，第一锥齿轮与轴连接，和第二锥齿轮啮合，第二锥齿轮安装有轴，轴上装有凸轮，和传动件右侧连杆接触，连杆左侧装有压簧，压簧另一端和机壳连接，连杆上装有套筒，套筒和支架相连；刀头安装在刀口安装座上，用螺栓进行固定；安装圆盘由螺栓连接在传动组件的连杆下方。

优选的，所述传动装置为v带，连接在电机和传动组件之间。

优选的，所述紧固装置包括销和销孔，销孔设于底座的侧面。

优选的，所述安装圆盘上设有若个用于安装不同刀头的刀口安装座。

本实用新型的优点在于：设备的底部安装有旋转圆盘，设备可以实现周向转动，可以根据工作的需要将机器调整到不同的工作区域；窗洞装置采用了v带传动，降低了机器工作时零件的震动以及产生的噪音，改善了工作环境；安装圆盘上安装有多个刀口安装座，分别用来安装不同的刀头，可以根据实际的需要安装合适的工作刀头，给生产带来了极大的便利。

附图说明

图1为本实用新型所述的一种用于服装生产的裁剪设备的总结构示意图。

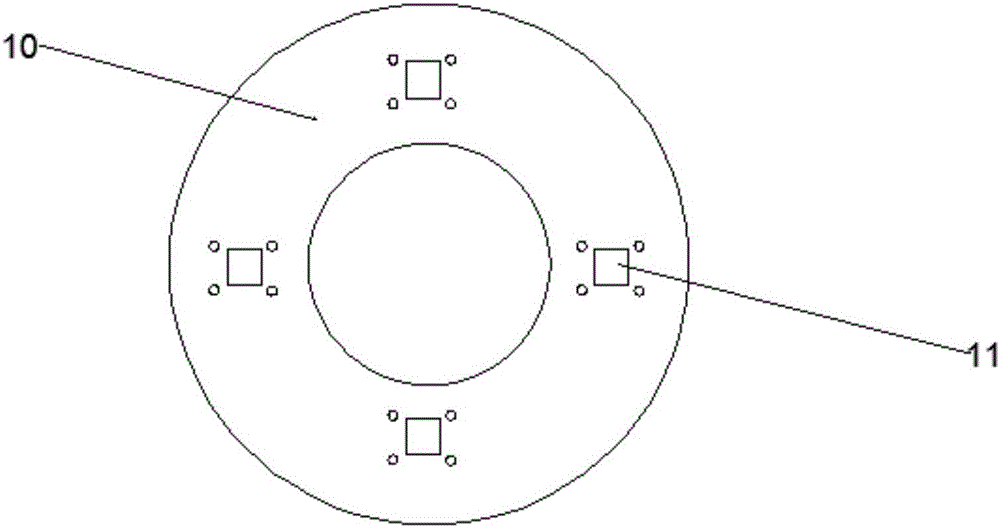

图2为本实用新型所述的一种用于服装生产的裁剪设备的安装圆盘结构示意图。

图3为本实用新型所述的一种用于服装生产的传动组件的结构图。

其中：1-底座、2-旋转圆盘、3-销、4-机座、5-电机、6-机壳、7-v带、8-支柱、9-传动组件、10-安装圆盘、11-刀口安装座、12-工作台、13-螺栓、14-滚子、15-刀头、901-第一锥齿轮、902-第二锥齿轮、903-套筒、904-连杆、905-支架、906-压簧、907-凸轮、908-连接轴、909-轴

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1所示，一种用于服装生产的裁剪设备，所述裁剪设备包括底座1、机座4、滚子14、旋转圆盘2、安装圆盘10、销3、传动组件9、套筒903、刀口安装座11，滚子14安装在底座1的底面，旋转圆盘2安装在底座1中，上端和支柱8焊接在一起，用销3进行紧固；安装圆盘10安装在传动组件9上；传动组件9中轴909安装在第一锥齿轮901上，第一锥齿轮901转动，带动第二锥齿轮902转动，第二锥齿轮902上安装有连接轴908，凸轮907安装在连接轴908上，连杆904右侧和凸轮907接触，连杆904左侧装有压簧906，压簧906和连杆904左侧连接，连杆904上装有套筒903，套筒903和支架905相连；刀头15安装在刀口安装座11上；安装圆盘10由螺栓13安装在传动组件9下方。该服装生产的裁剪设备工作原理：当电机5通电工作后，v带7随之转动，动力由传动组件9进行传输，安装圆盘10在水平面进行直线移动，安装圆盘10上设有刀口安装座11，11上装有刀头15，从而实现对服装的裁剪。旋转圆盘2安装在底座1中，和支柱8焊接为一体，当将销3撤出时，旋转圆盘2通过滚子14可以实现周向的转动，旋转到需要的工作区域，然后插入销3对2进行固定，这样可以使得设备的工作性能和工作区域都的到了大大的提高。

电机5工作后，通过v带7将电能转化成机械能，v带传输具有震动小、噪音小的优点，这样可以大大的降低机器零件在工作过程中产生的震动和噪音，提高了设备零部件的使用寿命，提供了一个良好的工作环境。

安装圆盘10上设有多个刀口安装座11，根据需要分别安装不同的刀头，可以根据生产的需要安装合适的刀头进行裁剪，简单方便，大大提高了生产效率。

以上结合附图对本实用新型进行了示例性描述，显然，本实用新型具体实现并不受上述方式的限制，只要是采用了本实用新型的方法构思和技术方案进行的各种非实质性的改进；或未经改进，将本实用新型的上述构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
