一种织机曲柄打纬机构的制作方法

本实用新型涉及一种织机打纬机构，特别是一种织机曲柄打纬机构。

背景技术：

在制作皮带、运送带、传动带以及其他相关材料中，需要把柔性帆布作为骨架材料，目前广角牌柔性帆布已经作为橡胶的骨架材料得到大量使用，相比于普通橡胶的骨架材料的柔性帆布，由于广角布的经线和纬线不是呈90直角，而是大于90或小于90度，拉伸性强，回弹性好，使用广角牌柔性帆布制成的传动带性能比普通的柔性帆布制成的传动带要好很多，它强度高、发热低、骨架材料在橡胶内蠕动性小、柔性好、回弹性好，使用寿命更长。现有技术中，柔性帆布一般都是用普通机织圆筒布倾斜裁剪，使得帆布拉升方向和经线不一致，经线、纬线原有的角度因拉伸而变形，使得帆布被拉长，用普通机织圆筒布倾斜裁剪得到柔性帆布的好处是可以直接用普通机织圆筒布代替柔性帆布使用，但不足的地方是虽然倾斜裁剪，其经线、纬线的夹角仍然是90度，这样的柔性帆布拉伸性、回弹性都不够好，导致骨架材料和橡胶的拉伸回弹不同步，致使传动带使用寿命较短。目前通过织机直接织出性能好的柔性帆布还没有得到开发。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构设计合理、性能优秀，能够用于直接织造经线、纬线不成直角的柔性帆布的织机曲柄打纬机构。

本实用新型包括两个平行设置的支座；和支座连接并提供动力的曲柄传动机构；以及筘座、钢筘；所述支座的每一端都设有支座架并和支座架活动连接，所述支座架与织机机架活动连接，所述筘座倾斜的架设在两个支座上并和织机的经线形成夹角A，所述夹角A大于0度小于180度并且不为90度直角，所述钢筘设置在筘座上。

与现有织机的钢筘和经线垂直设置不同，本实用新型的钢筘倾斜设置，这样就使得钢筘和经线形成一定锐角或钝角，并使得织出来的布经线和纬线的夹角不成90度，这样织出来的柔性布相比于普通织布倾斜裁剪得到的柔性布具有更好的延展性，其拉伸性、回弹性都更好，传动带的使用寿命更长，纺布的利用率更高。

进一步的，所述两个支座的长度相同。

由于筘座和钢筘架设在两个支座上，两个支座的长度相同，保证了钢筘的摆动平稳性，提高了打纬的效果和织布的质量。

进一步的，织机曲柄打纬机构还包括两个支座连杆，所述支座连杆一端和支座、支座架活动的连接在一起，另一端和曲柄传动机构连接并在连接处设有支座连杆摇杆，所述曲柄传动机构、支座连杆、支座连杆摇杆活动的连接在一起。

增加支座连杆后，曲柄传动机构的动力经过支座连杆驱动钢筘摆动，支座连杆可以使得钢筘摆动更加平稳，曲柄传动机构、支座连杆、支座连杆摇杆活动的连接在一起，支座连杆摇杆限制了支座连杆的摆动幅度，进一步提高了钢筘摆动的稳定性。

进一步的，所述夹角A为55-65度或115-125度。

夹角A为55-65度或115-125度时，织出的柔性帆布拉伸性和回弹性效果更好。

进一步的，所述夹角A为60度或120度。

进一步的，所述钢筘的筘齿倾斜设置，筘齿和钢筘平面形成的夹角和所述夹角A相同。

由于钢筘倾斜设置，筘齿很容易把经线磨断，筘齿相对钢筘平面形成角度，可以避免经线断线，当这个夹角和夹角A相同时，经线和筘齿保持平行，效果最好。

进一步的，所述支座连杆的长度为70-90cm。

连杆过长容易导致钢筘摆动过大，连杆过短则容易导致钢筘摆动过小，70-90cm的效果较好。

本实用新型同现有技术相比具有以下优点及效果：

1、能够高效的织出柔性帆布；

2、织造出来的广角牌柔性帆布比普通柔性帆布拉伸性能好，回弹性强，使用寿命高；

3、结构合理，成本低廉，方便维修和保养。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面 描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型俯视结构示意图。

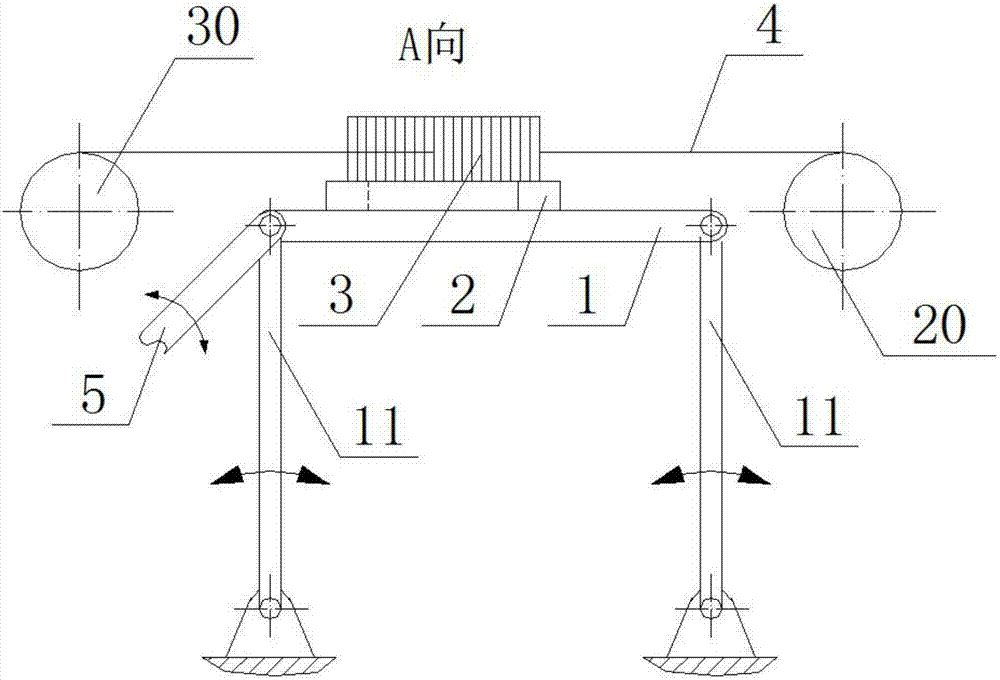

图2为图1本实用新型A向示意图。

图3为钢筘和经线形成斜角A的示意图。

图4为包括支座连杆的实施例俯视示意图。

图5为图4的A向示意图。

图6为钢筘示意图。

图7为图6的B-B剖视图。

标号说明：

1-支座 2-筘座 3-钢筘 4-经线 5-曲柄传动机构

6-支座连杆 11-支座架 12-支座连杆摇杆 20-送经机构

30-卷曲机构 31-筘齿

具体实施方式

下面结合实施例对本实用新型做进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

实施例1：如图1至图3所示，本实施例包括两个支座1、筘座2、钢筘3、曲柄传动机构5、支座架11，两个支座1平行设置，每个支座1的两端各有一个支座架11，在支座架11的支撑下，两个支座1形成一个平面，筘座2倾斜的架设在两个支座1上，钢筘3设置在筘座2上，在曲柄传动机构5的驱动下，钢筘3以四个支座架11为支点前后运动，由于倾斜设置，筘座2、钢筘3和经线4不成常规的90度直角，而是形成锐角或者钝角A，这样就使得织出来的布的纬线和经线形成菱形而非普通织布的正方形或矩形。现有技术中都是用普通织布倾斜裁剪形成柔性帆布，但这样的帆布经线纬线之间的角度还是90度，只不过倾斜使用，其拉伸性和回弹性都比不上通过本实用新型织出来的柔性帆布。

实施例2：本实施例在实施例1的基础上，两个支座1的长度相同。这样可以保证两个支座摆动的幅度一样，保持钢筘摆动更加平稳。

实施例3：如图4、图5所示，本实施例还包括支座连杆6、支座连杆摇杆12，支座连杆6的一端和支座1、支座架11活动的连接在一起，另一端和支座连杆摇杆12、曲柄传动机构5活动的连接在一起。曲柄传动机构5驱动支座连杆6，支座连杆6再驱动支座1和钢筘3，支座连杆6的摆动范围受支座连杆摇 杆12的限制，这样就使得钢筘3的运动更加平稳。

实施例4：本实施例中，钢筘和经线形成的夹角A为55-65度或者115-125度之间，优选为120度。120度时，织机织出的柔性帆布拉伸性、回弹性最好。

实施例5：如图6、图7所示，本实施例中，钢筘3的筘齿31和钢筘平面形成的夹角和夹角A相同，这样，当钢筘3倾斜设置时，经线4和筘齿31保持平行，防止经线4因和筘齿31磨擦而断线。

实施例6：本实施例中，支座连杆6的长度为70-90cm。支座连杆6在这个长度范围内，钢筘3运动最平稳。

此外，需要说明的是，本说明书中所描述的具体实施例，其零、部件的形状、所取名称等可以不同。凡依本实用新型专利构思所述的构造、特征及原理所做的等效或简单变化，均包括于本实用新型专利的保护范围内。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
