一种鞋后跟成型编织方法与流程

本发明涉及鞋面编织技术领域，特别涉及一种鞋后跟成型编织方法。

背景技术：

传统的鞋面编织通常采用从鞋头开始编织，到两侧鞋帮处分开编织，鞋后跟则需要编织完成后，另外用缝合工艺完成鞋后跟的拼合。这样形成的鞋后跟不仅工序复杂，而且鞋后跟具有明显接缝，影响鞋子的美观度。

技术实现要素：

本发明的目的是为了解决上述问题，提供一种能够整体编织鞋后跟，使得鞋后跟一体成型的鞋后跟成型编织方法。

为此，本发明的技术方案是：一种鞋后跟成型编织方法，在具备至少前后一对针床的横机上进行，横机带有两个或两个以上的系统，一个系统带动一把纱嘴；其特征在于：

首先编织鞋后跟部分，从鞋后跟下方开始从左向右横向编织，并以两端停针方式一行行编织到鞋后跟上方，即编织一定行数后，左右两端采用停一支针不编织的方式继续循环编织，使鞋后跟部分的织物整体成梯形结构；编织到鞋后跟上方右侧处后，采用由右向左平收针的方式使织针到达从鞋后跟上方左侧处；然后开始编织左右两侧的鞋帮部分，两个系统各带一把纱嘴在鞋后跟上方开始编织两侧鞋帮，以每行两端逐步加针的方式来衔接停于鞋后跟部分织物两端的针，以达到整个鞋后跟的无缝编织。

进一步地，所述鞋后跟具体编织步骤如下：

初始状态为，机头、纱嘴均停在左侧位置，前床、后床均为满针状态；左右以正面面对前床为参照；

1）机头右行，第一系统带动第一纱嘴在前床编织第1行，第1针为前床编织、后床吊目，第2针为前床编织，第3针为前床编织、后床吊目，第4针为前床编织，依次循环至第N针，N为鞋后跟下方的总针数；

2）机头左行，第一系统带动第一纱嘴在后床编织第2行，N针均为后床编织；

3）机头右行，第一系统带动第一纱嘴在前床编织第3行，第1针为前床编织，第2针为前床编织、后床吊目，第3针为前床编织，第4针为前床编织、后床吊目，依次循环至第N针；

4）机头左行，第一系统带动第一纱嘴在后床编织第4行，N针均为后床编织；

5）机头右行，第一系统带动第一纱嘴在前床编织第5行，第1针为前床编织、后床吊目，第2针为前床编织，第3针为前床编织、后床吊目，第4针为前床编织，依次循环至第N针；

6）机头左行，第一系统带动第一纱嘴在后床编织第6行，N针均为后床编织；

7）以步骤1）~步骤4）所织花型顺序为基础花型，后续编织顺序与此相同；例如第1行、第5行、第9行……所需要编织的各针位置所对应编织操作相同，第2行、第6行、第10行……所需要编织的各针位置所对应编织操作相同，第3行、第7行、第11行……所需要编织的各针位置所对应编织操作相同，第4行、第8行、第12行……所需要编织的各针位置所对应编织操作相同；

8）以步骤1）~步骤6）所织的第1行~第6行为一A组循环，每一A组循环编织结束后以左右各停一针形式进行下一A组循环；所述A组循环需要编织8次；例如第1行~第6行编织N针；第7行~第12行编织N-2针，第1针与第N针停针不织；第13行~第18行编织N-4针…….第43行~第48行编织N-14针；

9）编织完第48行后，以左右各停一针形式编织第49行，所织第49行~第52行为一B组循环，每一B组循环编织结束后以左右各停一针形式进行下一B组循环；第49行~第52行编织N-16针，第53行~第56行编织N-18针，依次循环，直至第L行编织M针，L为鞋后跟总行数，M为鞋后跟上方的总针数；

10）此时，第一系统带动第一纱嘴位于鞋后跟上方右侧处后，第L+1行，机头右行，第一系统带动第一纱嘴在前床编织1针后翻针至后床，第L+2行，机头左行，第一系统带动第一纱嘴后床编织1针并翻针至左前方一针；第L+1行和第L+2行完成前后床平收1针，依次循环M次，带动机头与纱嘴到达鞋后跟上方左侧处；

11）机头左行，第一系统带动第一纱嘴向右侧编织3针；

12）机头向左侧扩一针，衔接停于鞋后跟两端的针；机头左行，第一系统带动第一纱嘴向左侧编织4针，即与上行位置相对应，机头继续左行M针后，第二系统带动第二纱嘴向左侧编织3针；

13）机头向右侧扩一针，衔接停于鞋后跟两端的针；机头右行，第二系统带动第二纱嘴向左侧编织4针，即与上行位置相对应，机头继续右行M针后，第一系统带动第一纱嘴向左侧编织5针；

14）依次循环，第一系统带动第一纱嘴编织左侧鞋帮部分，左侧鞋帮部分每行的左端逐步加针，衔接停于鞋后跟部分左侧的针；第二系统带动第二纱嘴编织右侧鞋帮部分，右侧鞋帮部分每行的右端逐步加针，衔接停于鞋后跟部分右侧的针，以达到整个鞋后跟的无缝编织。

本发明采用从鞋面后跟下方开始横向编织，以停针方式编织到鞋面后跟上方后，以平收针方式完成整个鞋后跟的编织工艺，达到一体成型的效果。相对于传统鞋后跟是采用两边分边分别纵向编织，用缝合工艺完成鞋后跟的拼合；本发明不仅节省了传统后跟缝合的工艺过程，而且使得鞋子整体成型，美观度、舒适度都大大增加。

附图说明

以下结合附图和本发明的实施方式来作进一步详细说明

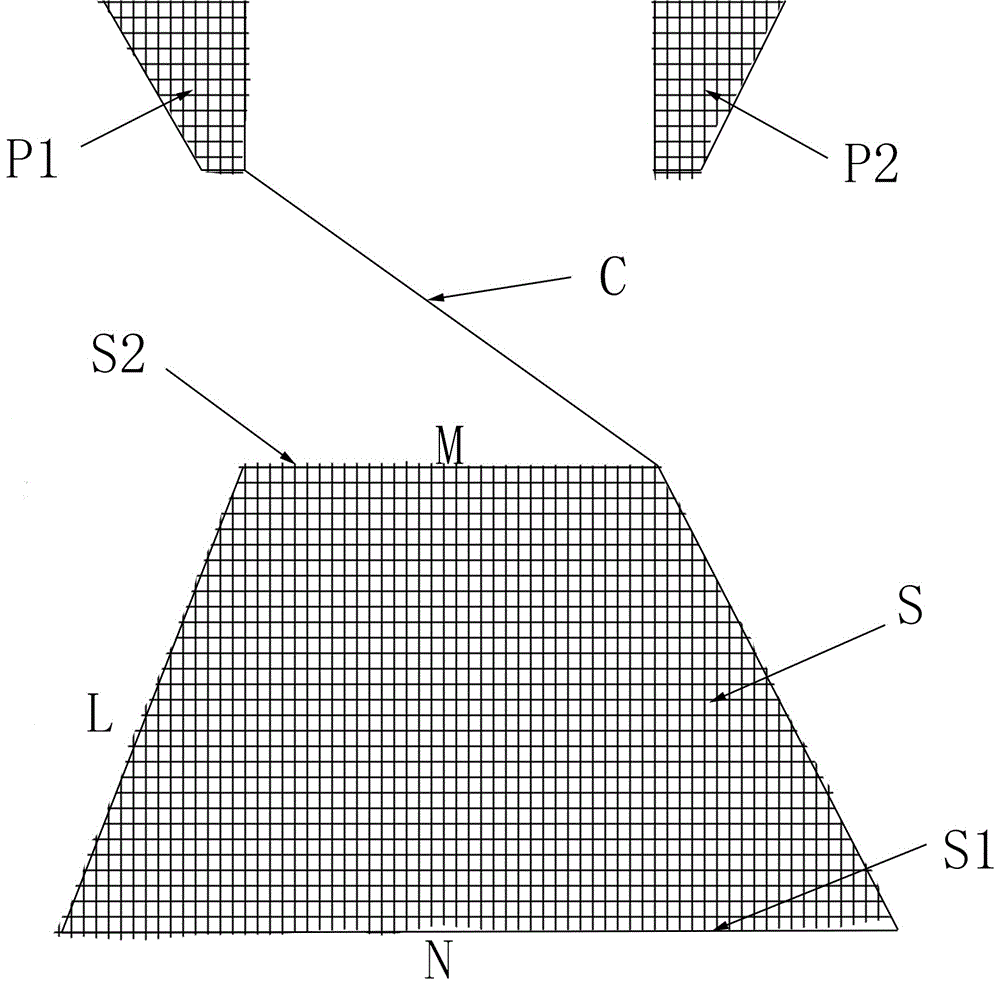

图1为本发明的编织简易图；

图2为本发明的编织示意图。

图中标记为：表示前床编织 ，表示后床编织，表示前床编织、后床吊目，表示前床编织翻针至后床，表示后床编织翻针至左前方一针。

具体实施方式

参见附图。本实施例所述的鞋后跟成型编织方法，在具备至少前后一对针床的横机上进行编织，所述前后一对针床中至少有一个针床能够左右移动，且前、后床具有翻针功能；横机带有两个或两个以上的系统，带有16把或16把以上的纱嘴，一个系统带动一把纱嘴；

首先编织鞋后跟部分S，从鞋后跟下方S1开始从左向右横向编织，并以两端停针方式一行行编织到鞋后跟上方S2，即编织一定行数后，左右两端采用停一支针不编织的方式继续循环编织，使鞋后跟部分S的织物整体成梯形结构；编织到鞋后跟上方S2右侧处后，采用由右向左平收针的方式使织针到达从鞋后跟上方S2左侧处；然后开始编织左侧的鞋帮部分P1和右侧的鞋帮部分P2，两个系统各带一把纱嘴在鞋后跟上方开始编织两侧鞋帮，以每行两端逐步加针的方式来衔接停于鞋后跟部分织物两端的针，以达到整个鞋后跟的无缝编织。

具体编织方法如下：

初始状态，机头、纱嘴均停在左侧位置，前床、后床均为满针状态；左右以正面面对前床为参照；鞋后跟下方S1为130针（N=130），鞋后跟上方S2为60针（M=60针），鞋后跟部分S共152行（L=152）；

1）机头右行，第一系统带动第一纱嘴在前床编织第1行，第1针为前床编织、后床吊目，第2针为前床编织，第3针为前床编织、后床吊目，第4针为前床编织，依次循环至第130针，130针为鞋后跟下方S1处的总针数；第1行，奇数位的针均为前床编织、后床吊目，偶数位的针均为前床编织；

2）机头左行，第一系统带动第一纱嘴在后床编织第2行，130针均为后床编织；

3）机头右行，第一系统带动第一纱嘴在前床编织第3行，第1针为前床编织，第2针为前床编织、后床吊目，第3针为前床编织，第4针为前床编织、后床吊目，依次循环至第130针；第3行，奇数位的针均为前床编织，偶数位的针均为前床编织、后床吊目；

4）机头左行，第一系统带动第一纱嘴在后床编织第4行，130针均为后床编织；

5）机头右行，第一系统带动第一纱嘴在前床编织第5行，第1针为前床编织、后床吊目，第2针为前床编织，第3针为前床编织、后床吊目，第4针为前床编织，依次循环至第130针；第5行，奇数位的针均为前床编织、后床吊目，偶数位的针均为前床编织；

6）机头左行，第一系统带动第一纱嘴在后床编织第6行，130针均为后床编织；

7）以步骤1）~步骤4）所织花型顺序为基础花型，后续编织顺序与此相同；例如第1行、第5行、第9行……所需要编织的各针位置所对应编织操作相同，当然，若根据循环6行两端停针或4行两端停针，则后续停针处仍旧停针，需要编织的针处则跟之前几行该针编织的花型相同，第1行奇数位的针均为前床编织、后床吊目，偶数位的针均为前床编织；则后续行里奇数位的针同样均为前床编织、后床吊目，偶数位的针同样均为前床编织；

以此类推，第2行、第6行……所需要编织的各针位置所对应编织操作相同，全部是后床编织；第3行、第7行……所需要编织的各针位置所对应编织操作相同，奇数位的针均为前床编织，偶数位的针均为前床编织、后床吊目；第4行、第8行……需要编织的各针位置所对应编织操作相同，全部是后床编织；

8）以步骤1）~步骤6）所织的第1行~第6行为一A组循环，每一A组循环编织结束后以左右各停一针形式进行下一A组循环；所述A组循环需要编织8次；例如第1行~第6行编织130针；第7行~第12行编织128针，第1针与第130针停针不织；第13行~第18行编织126针…….第43行~第48行编织116针；

9）编织完第48行后，以左右各停一针形式编织第49行，所织第49行~第52行为一B组循环，每一B组循环编织结束后以左右各停一针形式进行下一B组循环；B组循环需要进行27次，第49行~第52行编织114针，第53行~第56行编织112针……第149行~第152行编织60针，

第152行中第1~35针为停针不织状态，从第36针开始编织第95针，第96~130针为停针不织状态，152为鞋后跟总行数，60为鞋后跟上方S2处的总针数；

10）此时，梯形结构的鞋后跟部分S已经编织完成，第一系统带动第一纱嘴位于鞋后跟上方右侧处后，第153行，机头右行，第一系统带动第一纱嘴在前床编织1针后翻针至后床，第154行，机头左行，第一系统带动第一纱嘴后床编织1针并翻针至左前方一针；第153行和第154行完成前后床平收1针，依次循环60次，如图1所示C部分，带动机头与纱嘴到达鞋后跟上方左侧处；

11）机头左行，第一系统带动第一纱嘴向右侧编织3针，开始编织左侧鞋帮部分P1；

12）机头向左侧扩一针，衔接停于鞋后跟左端的针；机头右行，第一系统带动第一纱嘴向左侧编织4针，即与上行位置相对应，机头继续右行60针后，第二系统带动第二纱嘴向左侧编织3针，开始编织右侧鞋帮部分P2；

13）机头向右侧扩一针，衔接停于鞋后跟两端的针；机头左行，第二系统带动第二纱嘴向左侧编织4针，即与上行位置相对应，机头继续左行60针后，第一系统带动第一纱嘴向左侧编织5针；

14）依次循环，第一系统带动第一纱嘴编织左侧鞋帮部分P1，左侧鞋帮部分片P1每行的左端逐步加针，衔接停于鞋后跟部分S左侧的针；第二系统带动第二纱嘴编织右侧鞋帮部分P2，右侧鞋帮部分P2每行的右端逐步加针，衔接停于鞋后跟部分S右侧的针；左侧鞋帮部分P1与右侧鞋帮部分P2间隔60针，以每行两端逐步加针的方式来衔接停于鞋后跟两端的针，就是之前编织鞋后跟时，每个A循环、B循环结束后，两端停针编织时所停的针，以达到整个鞋后跟的无缝编织以及与鞋帮的无缝连接。鞋帮的编织方法和现有技术类似，这里不再赘述。
