一种用于针织机的出针三角装置的制作方法

1.本实用新型涉及针织机用出针三角装置技术领域，具体涉及一种用于针织机的出针三角装置。


背景技术：

2.在纺织行业中，现有针织机中出针三角装置无法在外部接针继续接入后外部刀钩针与纱线形成高毛并在外部接针脱离时外部刀钩针与纱线形成低毛，不利于高毛、低毛的形成，而且结构复杂。


技术实现要素：

3.本实用新型的目的在于针对现有技术的缺陷和不足，提供一种用于针织机的出针三角装置。
4.为实现上述目的，本实用新型采用以下技术方案是：
5.一种用于针织机的出针三角装置，包括三角座，还包括依流水线依次连通设置于所述三角座上的用于在外部接针接入后外部刀钩针吃纱并在外部接针脱离时外部刀钩针不吃纱的起针三角、用于在外部接针继续接入后外部刀钩针与纱线形成高毛并在外部接针脱离时外部刀钩针与纱线形成低毛的压针三角。
6.进一步改进的是：所述压针三角可上下调节设置于所述三角座上以用于在外部接针继续接入后外部刀钩针可与纱线形成不同毛长的高毛并用于在外部接针脱离时外部刀钩针可与纱线形成不同毛长的低毛。
7.进一步改进的是：所述压针三角包括可上下调节于所述三角座上用于在外部接针继续接入后外部刀钩针可与纱线形成不同毛长的高毛的高毛压针三角、可上下调节于所述三角座上用于在外部接针脱离时外部刀钩针可与纱线形成不同毛长的低毛的低毛压针三角，所述低毛压针三角设置于所述高毛压针三角上方。
8.进一步改进的是：所述三角座上开设有滑槽，所述高毛压针三角与所述低毛压针三角上均设置有与所述滑槽配合的滑块，所述三角座与所述滑块通过螺钉连接以固定所述滑块在所述三角座上的位置。
9.采用上述技术方案后，本实用新型有益效果为：起针三角在外部接针接入后外部刀钩针吃纱并在外部接针脱离时外部刀钩针不吃纱，压针三角在外部接针继续接入后外部刀钩针与纱线形成高毛并在外部接针脱离时外部刀钩针与纱线形成低毛，能够在外部接针继续接入后外部刀钩针与纱线形成高毛并在外部接针脱离时外部刀钩针与纱线形成低毛，有利于高毛、低毛的形成，而且结构简单。
10.进一步的效果：高毛压针三角、低毛压针三角可分别独立的调节高毛的毛长与低毛的毛长，调节更加精准。
附图说明
11.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

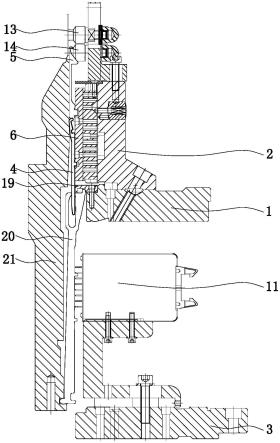

12.图1是一种三功位割圈绒提花圆纬针织机的结构示意图；
13.图2是一种三功位割圈绒提花圆纬针织机中起针三角、压针三角、高低毛分拣三角、低毛割毛三角、高毛割毛三角的结构示意图；
14.图3是一种三功位割圈绒提花圆纬针织机中低毛复位三角的结构示意图；
15.图4是一种三功位割圈绒提花圆纬针织机中高毛复位三角的结构示意图；
16.图5是一种三功位割圈绒提花圆纬针织机中起针复位三角的结构示意图；
17.图6是一种三功位割圈绒提花圆纬针织机中压针选针器的结构示意图；
18.图7是一种三功位割圈绒提花圆纬针织机无毛编织时的轨迹示意图；
19.图8是一种三功位割圈绒提花圆纬针织机低毛编织时的轨迹示意图；
20.图9是一种三功位割圈绒提花圆纬针织机高毛编织时的轨迹示意图；
21.图10是一种三功位割圈绒提花圆纬针织机中高低毛分拣三角的结构示意图；
22.图11是一种三功位割圈绒提花圆纬针织机低毛编织时经过高低毛分拣三角的结构示意图；
23.图12是一种三功位割圈绒提花圆纬针织机高毛编织时经过高低毛分拣三角的结构示意图；
24.图13是一种三功位割圈绒提花圆纬针织机中接针、刀钩针的结构示意图。
具体实施方式
25.现结合附图和具体实施例对本实用新型进一步说明。
26.参看图1至图13所示，本实用新型实施例所揭示的是一种用于针织机的出针三角装置在一种三功位割圈绒提花圆纬针织机中的具体实施例，一种三功位割圈绒提花圆纬针织机，包括三角座底圈1、设置于所述三角座底圈1上端面的三角座2、设置于所述三角座底圈1下方的选针底圈3，还包括依流水线依次连通设置于所述三角座2上的用于在接针4接入后刀钩针5吃纱并在接针4脱离时刀钩针5不吃纱的起针三角6、用于在接针4继续接入后刀钩针5与纱线形成高毛并在接针4脱离时刀钩针5与纱线形成低毛的压针三角7、用于在形成高毛后接针4继续接入且在预定位置处使接针4脱离并在形成低毛后接针4继续接入的高低毛分拣三角8、用于在形成高毛后接针4继续脱离并在形成低毛后接针4继续接入且刀钩针5割断低毛的低毛割毛三角9、用于在割断低毛后接针4继续接入并在形成高毛后接针4继续接入且刀钩针5割断高毛的高毛割毛三角10，所述三角座底圈1上位于所述压针三角7与所述高低毛分拣三角8之间设置有用于在形成低毛后将接针4接入所述高低毛分拣三角8的低毛接入装置，所述三角座底圈1上位于所述低毛割毛三角9与所述高毛割毛三角10之间设置有在形成高毛后将接针4接入所述高毛割毛三角10的高毛接入装置，所述三角座底圈1上设置有用于将接针4接入所述起针三角6的起针接入装置，所述选针底圈3上位于所述起针三角6处设置有用于将接针4脱离而不接入所述起针三角6的起针选针器11，所述选针底圈3上
位于所述起针三角6与所述压针三角7之间设置有用于将接针4脱离而不接入所述压针三角7的压针选针器12，所述低毛割毛三角9上设置有用于在形成低毛后与刀钩针5配合以便于刀钩针5割断低毛的低毛割毛压毛轮13，所述高毛割毛三角10上设置有在形成高毛后与刀钩针5配合以便于刀钩针5割断高毛的高毛割毛压毛轮14。
27.所述压针三角7可上下调节设置于所述三角座2上以用于在接针4继续接入后刀钩针5可与纱线形成不同毛长的高毛并用于在接针4脱离时刀钩针5可与纱线形成不同毛长的低毛。
28.所述压针三角7包括可上下调节于所述三角座2上用于在接针4继续接入后刀钩针5可与纱线形成不同毛长的高毛的高毛压针三角15、可上下调节于所述三角座2上用于在接针4脱离时刀钩针5可与纱线形成不同毛长的低毛的低毛压针三角16，所述低毛压针三角16设置于所述高毛压针三角15上方。
29.所述三角座2上开设有滑槽（图中未示出），所述高毛压针三角15与所述低毛压针三角16上均设置有与所述滑槽（图中未示出）配合的滑块（图中未示出），所述三角座2与所述滑块（图中未示出）通过螺钉（图中未示出）连接以固定所述滑块（图中未示出）在所述三角座2上的位置。
30.所述低毛接入装置为设置于所述三角座底圈1上位于所述压针三角7与所述高低毛分拣三角8之间用于在形成低毛后将接针4接入所述高低毛分拣三角8的低毛复位三角17。
31.所述高毛接入装置为设置于所述三角座底圈1上位于所述低毛割毛三角9与所述高毛割毛三角10之间在形成高毛后将接针4接入所述高毛割毛三角10的高毛复位三角18。
32.所述起针接入装置为设置于所述三角座底圈1上用于将接针4接入所述起针三角6的起针复位三角19。
33.所述高低毛分拣三角8包括设置于所述三角座2上的用于在形成高毛或低毛后接针继续接入的高低毛分拣三角主体81、设置于所述高低毛分拣三角主体81上在形成高毛后的接针4接入至预定位置处时使接针4逐步脱离所述高低毛分拣三角主体81的高低毛分拣三角锲块82。
34.所述高低毛分拣三角锲块82可拆卸设置于所述高低毛分拣三角主体81上。
35.所述高低毛分拣三角锲块82通过螺钉（图中未示出）可拆卸设置于所述高低毛分拣三角主体81上。
36.一种三功位割圈绒提花圆纬针织机的编织方法，包括无毛编织、低毛编织、高毛编织；
37.所述无毛编织包括如下步骤：所述起针选针器11将接针4脱离而不接入所述起针三角6，刀钩针5不吃纱；
38.所述低毛编织包括如下步骤：所述起针复位三角19将接针4接入所述起针三角6，在接针4接入所述起针三角6后刀钩针5吃纱，所述压针选针器12将接针4脱离而不接入所述压针三角7，在接针4脱离时刀钩针5在所述压针三角7与纱线形成低毛，所述低毛复位三角17在形成低毛后将接针4接入所述高低毛分拣三角8，所述高低毛分拣三角8在形成低毛后接针4继续接入，所述低毛割毛三角9在形成低毛后接针4继续接入且刀钩针5割断低毛，所述低毛割毛压毛轮13在形成低毛后与刀钩针5配合以便于刀钩针5割断低毛；
39.所述高毛编织包括如下步骤：所述起针复位三角19将接针4接入所述起针三角6，在接针4接入所述起针三角6后刀钩针5吃纱，所述压针三角7在接针4继续接入后刀钩针5与纱线形成高毛，所述高低毛分拣三角8在形成高毛后接针4继续接入且在预定位置处使接针4脱离，在形成高毛后接针4在所述低毛割毛三角9中继续脱离，所述高毛复位三角18在形成高毛后将接针4接入所述高毛割毛三角10，所述高毛割毛三角10在形成高毛后接针4继续接入且刀钩针5割断高毛，所述高毛割毛压毛轮14在形成高毛后与刀钩针5配合以便于刀钩针5割断高毛。
40.接针4与刀钩针5拼接，接针4与提花片20活动连接，提花片20与选针器配合，起针选针器11用于将接针4脱离而不接入所述起针三角6，压针选针器12用于将接针4脱离而不接入所述压针三角7，选针器将接针4脱离而不接入，是将接针4接入针筒21。
41.所述接针4包括接针主体41、设置于所述接针主体41上的接针针脚42。
42.所述刀钩针5包括刀钩针主体51、设置于所述刀钩针主体51上的刀钩针针脚52。
43.以上显示和描述了本实用新型的基本原理和主要特征及其优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
