一种用于针织机的三功位三角装置的制作方法

本技术涉及针织机用三角装置，具体涉及一种用于针织机的三功位三角装置。

背景技术：

1、割圈绒根据面料表面绒毛的长度分为无毛、低毛和高毛三种类型，同一块面料上在不同区域编织不同长度的绒毛能够呈现出各种各样的花纹，因此割圈绒面料在市场上深受大众喜爱。

2、然而目前的割圈绒面料难以在同一台针织机上实现多种类型的灵活转换，即无毛编织、低毛编织、高毛编织的灵活转换，选针器使用较多，大大增加割圈绒面料的生产成本，生产效率较低。

技术实现思路

1、本实用新型的目的在于针对现有技术的缺陷和不足，提供一种用于针织机的三功位三角装置。

2、为实现上述目的，本实用新型采用以下技术方案是：

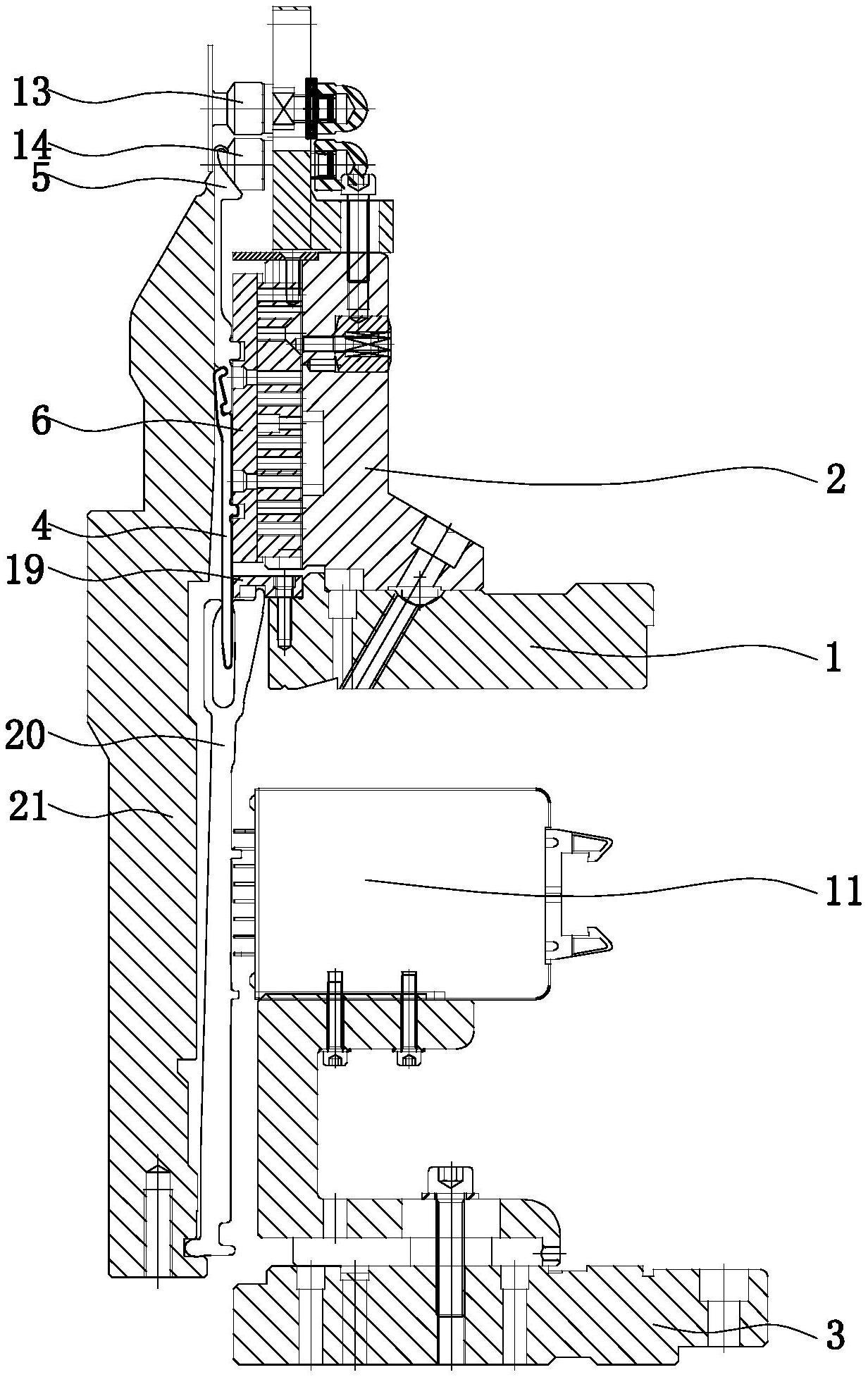

3、一种用于针织机的三功位三角装置，包括三角座底圈、设置于所述三角座底圈上端面的三角座、设置于所述三角座底圈下方的选针底圈，还包括依流水线依次连通设置于所述三角座上的用于在外部接针接入后外部刀钩针吃纱并在外部接针脱离时外部刀钩针不吃纱的起针三角、用于在外部接针继续接入后外部刀钩针与纱线形成高毛并在外部接针脱离时外部刀钩针与纱线形成低毛的压针三角、用于在形成高毛后外部接针继续接入且在预定位置处使外部接针脱离并在形成低毛后外部接针继续接入的高低毛分拣三角、用于在形成高毛后外部接针继续脱离并在形成低毛后外部接针继续接入且外部刀钩针割断低毛的低毛割毛三角、用于在割断低毛后外部接针继续接入并在形成高毛后外部接针继续接入且外部刀钩针割断高毛的高毛割毛三角，所述三角座底圈上位于所述压针三角与所述高低毛分拣三角之间设置有用于在形成低毛后将外部接针接入所述高低毛分拣三角的低毛接入装置，所述三角座底圈上位于所述低毛割毛三角与所述高毛割毛三角之间设置有在形成高毛后将外部接针接入所述高毛割毛三角的高毛接入装置，所述三角座底圈上设置有用于将外部接针接入所述起针三角的起针接入装置，所述选针底圈上位于所述起针三角处设置有用于将外部接针脱离而不接入所述起针三角的起针选针器，所述选针底圈上位于所述起针三角与所述压针三角之间设置有用于将外部接针脱离而不接入所述压针三角的压针选针器。

4、进一步改进的是所述压针三角可上下调节设置于所述三角座上以用于在外部接针继续接入后外部刀钩针可与纱线形成不同毛长的高毛并用于在外部接针脱离时外部刀钩针可与纱线形成不同毛长的低毛。

5、进一步改进的是：所述压针三角包括可上下调节于所述三角座上用于在外部接针继续接入后外部刀钩针可与纱线形成不同毛长的高毛的高毛压针三角、可上下调节于所述三角座上用于在外部接针脱离时外部刀钩针可与纱线形成不同毛长的低毛的低毛压针三角，所述低毛压针三角设置于所述高毛压针三角上方。

6、进一步改进的是：所述三角座上开设有滑槽，所述高毛压针三角与所述低毛压针三角上均设置有与所述滑槽配合的滑块，所述三角座与所述滑块通过螺钉连接以固定所述滑块在所述三角座上的位置。

7、进一步改进的是：所述低毛接入装置为设置于所述三角座底圈上位于所述压针三角与所述高低毛分拣三角之间用于在形成低毛后将外部接针接入所述高低毛分拣三角的低毛复位三角。

8、进一步改进的是：所述高毛接入装置为设置于所述三角座底圈上位于所述低毛割毛三角与所述高毛割毛三角之间在形成高毛后将外部接针接入所述高毛割毛三角的高毛复位三角。

9、进一步改进的是：所述起针接入装置为设置于所述三角座底圈上用于将外部接针接入所述起针三角的起针复位三角。

10、进一步改进的是：所述高低毛分拣三角包括设置于所述三角座上的用于在形成高毛或低毛后接针继续接入的高低毛分拣三角主体、设置于所述高低毛分拣三角主体上在形成高毛后的接针接入至预定位置处时使接针逐步脱离所述高低毛分拣三角主体的高低毛分拣三角锲块。

11、进一步改进的是：所述高低毛分拣三角锲块可拆卸设置于所述高低毛分拣三角主体上。

12、进一步改进的是：所述高低毛分拣三角锲块通过螺钉可拆卸设置于所述高低毛分拣三角主体上。

13、采用上述技术方案后，本实用新型有益效果为：

14、所述无毛编织包括如下步骤：所述起针选针器将外部接针脱离而不接入所述起针三角，外部刀钩针不吃纱；

15、所述低毛编织包括如下步骤：所述起针复位三角将外部接针接入所述起针三角，在外部接针接入所述起针三角后外部刀钩针吃纱，所述压针选针器将外部接针脱离而不接入所述压针三角，在外部接针脱离时外部刀钩针在所述压针三角与纱线形成低毛，所述低毛复位三角在形成低毛后将外部接针接入所述高低毛分拣三角，所述高低毛分拣三角在形成低毛后外部接针继续接入，所述低毛割毛三角在形成低毛后外部接针继续接入且外部刀钩针割断低毛；

16、所述高毛编织包括如下步骤：所述起针复位三角将外部接针接入所述起针三角，在外部接针接入所述起针三角后外部刀钩针吃纱，所述压针三角在外部接针继续接入后外部刀钩针与纱线形成高毛，所述高低毛分拣三角在形成高毛后外部接针继续接入且在预定位置处使外部接针脱离，在形成高毛后外部接针在所述低毛割毛三角中继续脱离，所述高毛复位三角在形成高毛后将外部接针接入所述高毛割毛三角，所述高毛割毛三角在形成高毛后外部接针继续接入且外部刀钩针割断高毛。

17、能够在同一台针织机上实现多种类型的灵活转换，即无毛编织、低毛编织、高毛编织的灵活转换，选针器使用较少，降低割圈绒面料的生产成本，生产效率提高。

18、而且高低毛分拣三角的设置节省了一个选针器的设置，能够很好的代替一个选针器，选针器本身易受信号干扰，而高低毛分拣三角不会受信号干扰，将外部接针脱离更加稳定。

19、进一步的效果：高毛压针三角、低毛压针三角可分别独立的调节高毛的毛长与低毛的毛长，调节更加精准。

20、进一步的效果：高低毛分拣三角锲块、高低毛分拣三角主体相互独立、加工简单、确保精度与功能，降低加工困难和制造成本。

技术特征：

1.一种用于针织机的三功位三角装置，包括三角座底圈、设置于所述三角座底圈上端面的三角座、设置于所述三角座底圈下方的选针底圈，其特征在于：还包括依流水线依次连通设置于所述三角座上的用于在外部接针接入后外部刀钩针吃纱并在外部接针脱离时外部刀钩针不吃纱的起针三角、用于在外部接针继续接入后外部刀钩针与纱线形成高毛并在外部接针脱离时外部刀钩针与纱线形成低毛的压针三角、用于在形成高毛后外部接针继续接入且在预定位置处使外部接针脱离并在形成低毛后外部接针继续接入的高低毛分拣三角、用于在形成高毛后外部接针继续脱离并在形成低毛后外部接针继续接入且外部刀钩针割断低毛的低毛割毛三角、用于在割断低毛后外部接针继续接入并在形成高毛后外部接针继续接入且外部刀钩针割断高毛的高毛割毛三角，所述三角座底圈上位于所述压针三角与所述高低毛分拣三角之间设置有用于在形成低毛后将外部接针接入所述高低毛分拣三角的低毛接入装置，所述三角座底圈上位于所述低毛割毛三角与所述高毛割毛三角之间设置有在形成高毛后将外部接针接入所述高毛割毛三角的高毛接入装置，所述三角座底圈上设置有用于将外部接针接入所述起针三角的起针接入装置，所述选针底圈上位于所述起针三角处设置有用于将外部接针脱离而不接入所述起针三角的起针选针器，所述选针底圈上位于所述起针三角与所述压针三角之间设置有用于将外部接针脱离而不接入所述压针三角的压针选针器。

2.根据权利要求1所述的一种用于针织机的三功位三角装置，其特征在于：所述压针三角可上下调节设置于所述三角座上以用于在外部接针继续接入后外部刀钩针可与纱线形成不同毛长的高毛并用于在外部接针脱离时外部刀钩针可与纱线形成不同毛长的低毛。

3.根据权利要求2所述的一种用于针织机的三功位三角装置，其特征在于：所述压针三角包括可上下调节于所述三角座上用于在外部接针继续接入后外部刀钩针可与纱线形成不同毛长的高毛的高毛压针三角、可上下调节于所述三角座上用于在外部接针脱离时外部刀钩针可与纱线形成不同毛长的低毛的低毛压针三角，所述低毛压针三角设置于所述高毛压针三角上方。

4.根据权利要求3所述的一种用于针织机的三功位三角装置，其特征在于：所述三角座上开设有滑槽，所述高毛压针三角与所述低毛压针三角上均设置有与所述滑槽配合的滑块，所述三角座与所述滑块通过螺钉连接以固定所述滑块在所述三角座上的位置。

5.根据权利要求1所述的一种用于针织机的三功位三角装置，其特征在于：所述低毛接入装置为设置于所述三角座底圈上位于所述压针三角与所述高低毛分拣三角之间用于在形成低毛后将外部接针接入所述高低毛分拣三角的低毛复位三角。

6.根据权利要求1所述的一种用于针织机的三功位三角装置，其特征在于：所述高毛接入装置为设置于所述三角座底圈上位于所述低毛割毛三角与所述高毛割毛三角之间在形成高毛后将外部接针接入所述高毛割毛三角的高毛复位三角。

7.根据权利要求1所述的一种用于针织机的三功位三角装置，其特征在于：所述起针接入装置为设置于所述三角座底圈上用于将外部接针接入所述起针三角的起针复位三角。

8.根据权利要求1所述的一种用于针织机的三功位三角装置，其特征在于：所述高低毛分拣三角包括设置于所述三角座上的用于在形成高毛或低毛后接针继续接入的高低毛分拣三角主体、设置于所述高低毛分拣三角主体上在形成高毛后的接针接入至预定位置处时使接针逐步脱离所述高低毛分拣三角主体的高低毛分拣三角锲块。

9.根据权利要求8所述的一种用于针织机的三功位三角装置，其特征在于：所述高低毛分拣三角锲块可拆卸设置于所述高低毛分拣三角主体上。

10.根据权利要求9所述的一种用于针织机的三功位三角装置，其特征在于：所述高低毛分拣三角锲块通过螺钉可拆卸设置于所述高低毛分拣三角主体上。

技术总结
本技术提供一种用于针织机的三功位三角装置，包括三角座底圈、设置于所述三角座底圈上端面的三角座、设置于所述三角座底圈下方的选针底圈，还包括依流水线依次连通设置于所述三角座上的用于在外部接针接入后外部刀钩针吃纱并在外部接针脱离时外部刀钩针不吃纱的起针三角，能够在同一台针织机上实现多种类型的灵活转换，即无毛编织、低毛编织、高毛编织的灵活转换，选针器使用较少，降低割圈绒面料的生产成本，生产效率提高。

技术研发人员：俞祖光,何小燕
受保护的技术使用者：泉州千镒机械有限公司
技术研发日：20220224
技术公布日：2024/1/11
